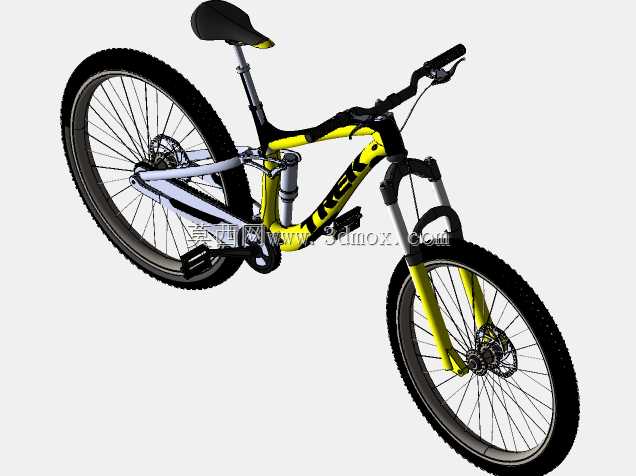

山地越野自行车整车结构三维设计

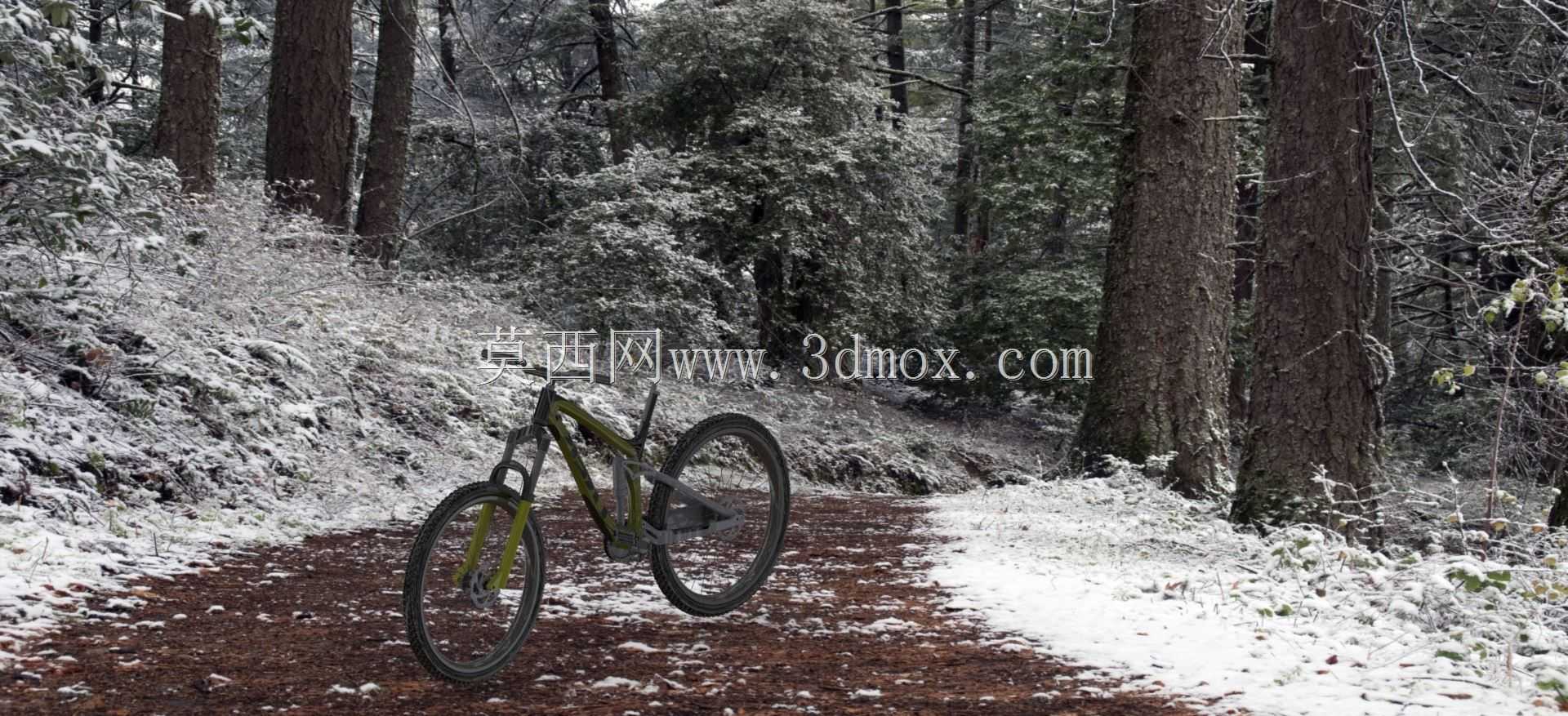

　　这款山地自行车的三维结构设计，首先围绕非铺装路面的骑行场景展开，适配林间小径、郊野土路、轻度积雪覆盖的复杂路况，区别于城市通勤自行车的结构取向，在车架几何、轮组强度、减震匹配上都做了针对性的结构优化。从实际使用场景出发，日常郊野骑行、户外穿越、短途非铺装路通勤都是这类车型的核心应用场景，设计过程中需要兼顾踩踏效率与颠簸路面的滤震性能，避免一味追求减震行程损失发力传导，也不能为了刚性过度压缩减震冗余导致复杂路面操控性下降。

　　车架部分采用硬尾结构设计，主三角采用异型管拼接结构，上管做了平缓下沉处理，既能够降低跨高阈值，适配不同身高的骑行者调整骑姿，也能在保证立管与头管连接刚性的前提下，优化管材受力路径，让踩踏时的发力能够直接传导至后轮，减少车架形变量带来的动力损耗。头管角度做了适度的后倾设计，相比通勤车更大的拖曳距能够提升越野路况下的直线行驶稳定性，在碾过碎石、坑洼路面时不会轻易出现方向跑偏的问题，同时转向阻尼的匹配也预留了足够的调整空间，避免高速下坡时转向过于灵敏导致操控失控。前减震采用行程100mm的弹簧阻尼结构，叉肩与叉腿采用一体化铸造后机加工的成型方式，安装舵管与车架头管通过碗组配合，上下碗组的轴承安装位预留了标准压装边界，能够兼容市面主流的锥管舵管替换件，叉脚位置的快拆安装座同轴度公差控制在0.02mm以内，保证轮组安装后不会出现偏摆，刹车安装座采用国际标准的柱式固定结构，安装面的平面度公差满足碟刹卡钳的装配要求，避免刹车时出现蹭碟、制动力传导不均的问题。

　　轮组部分采用26寸直径的越野胎配置，轮圈采用双层铝合金结构，辐条孔位做了强化衬套设计，能够承受颠簸路面的径向冲击，不会出现辐条孔开裂的问题。轮胎胎面做了块状花纹设计，花纹块高度达到5mm，边缘做了倒角处理，在松软泥土、积雪路面能够提供足够的抓地力，同时在硬质铺装路面骑行时也不会产生过大的滚动阻力。花鼓内部采用棘轮棘爪结构，塔基兼容主流的变速飞轮安装，安装位的花键尺寸符合通用标准，后期维护更换配件不需要做额外的适配修改。传动部分的曲柄采用中空锻造结构，中轴位置的安装宽度为标准的68mm五通宽度，牙盘盘片采用单盘设计，搭配后拨变速结构能够覆盖爬坡、平路冲刺的不同齿比需求，链条走线采用内走线设计，线管从车架下管内部穿过，既能够避免泥水、灰尘对线管的侵蚀，也能让整车外观更加简洁，减少越野过程中线管被树枝剐蹭的风险。

　　制动系统采用前后碟刹配置，刹车碟片直径为160mm，卡钳采用双活塞浮动结构，制动力度能够满足长下坡的制动需求，刹车手柄的安装位置在车把上预留了足够的调整空间，能够适配不同手型的骑行者调整握距。车把采用宽把设计，把横宽度达到720mm，能够提升越野时的操控力矩，在转向、抬轮动作时更加省力，把套位置做了防滑纹理设计，把立与舵管的固定采用四钉锁紧结构，锁紧力均匀分布在舵管圆周，不会出现把立打滑、转向虚位的问题。坐垫采用窄型运动坐垫，表面做了防滑耐磨处理，坐垫导轨采用标准的圆形导轨结构，能够兼容主流的坐管夹固定，坐管直径为31.6mm，插入车架立管的深度预留了足够的安全线标识，避免骑行过程中坐管脱出。

　　从安装边界来看，整车的轴距控制在1080mm左右，整车长度不超过1800mm，车把最大宽度720mm，能够满足常规家用汽车后备箱的放置需求，也能适配多数自行车停车架的固定尺寸。各部件的连接尺寸都遵循通用自行车行业标准，没有做非标定制的特殊接口，后期维护更换配件时可以直接选用市售的标准件，降低使用过程中的维护成本。设计过程中对各运动部件做了干涉检查，前轮转向到最大角度时不会与车架下管、前叉叉腿发生碰撞，减震压缩到最大行程时轮胎不会蹭到叉肩，链条在最大、最小飞轮片切换时不会出现掉链、蹭车架的问题，整车的重心位置做了优化，站立骑行时重心能够保持在两轮中心连线附近，爬坡时不会出现前轮抬起过度、后轮打滑的问题，下坡时重心后移也能保持足够的转向操控性。

　　在结构强度校核层面，针对车架的关键受力位置，比如五通连接处、头管焊接处、后叉勾爪位置都做了应力集中优化，通过管材的圆弧过渡、焊接位置的补强片设计，让冲击载荷能够均匀分散到管材整体，不会出现局部应力过大导致的车架断裂问题。整车重量控制在13kg左右，在保证结构强度的前提下尽可能做了轻量化处理，既不会因为过重导致骑行负担过大，也不会因为过度减重牺牲结构可靠性，满足日常户外骑行、轻度越野的使用强度要求。
