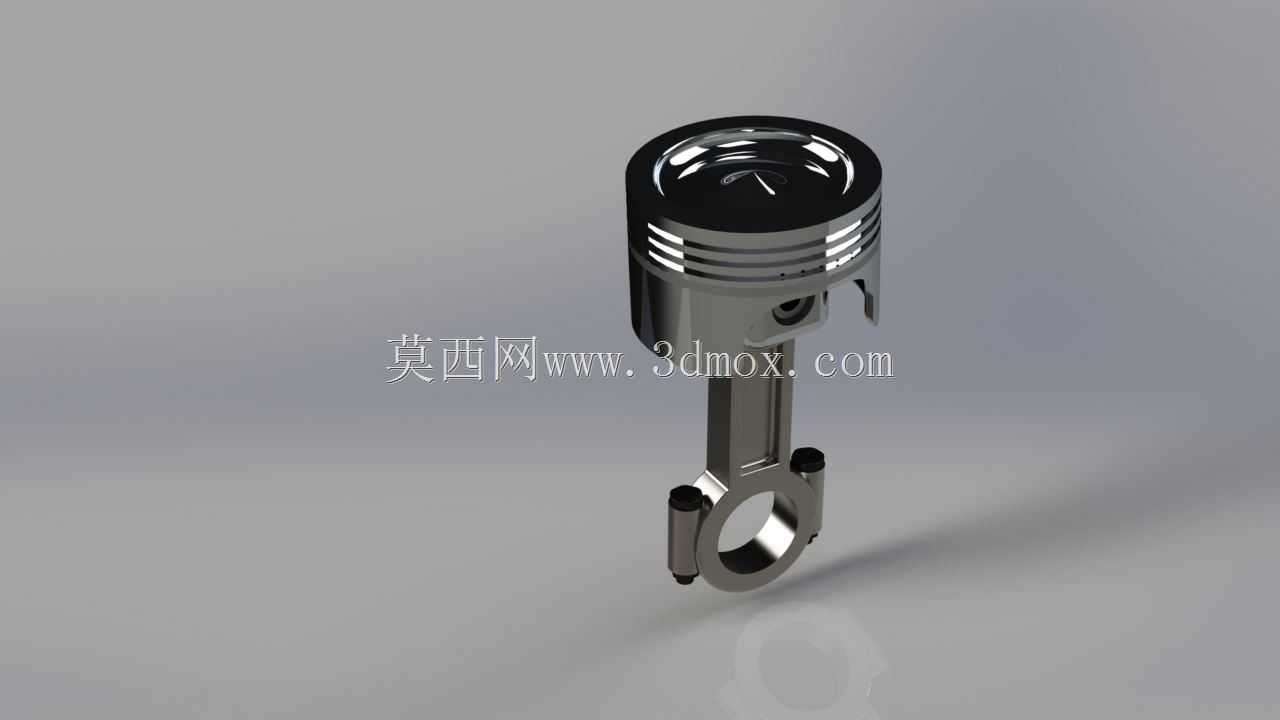

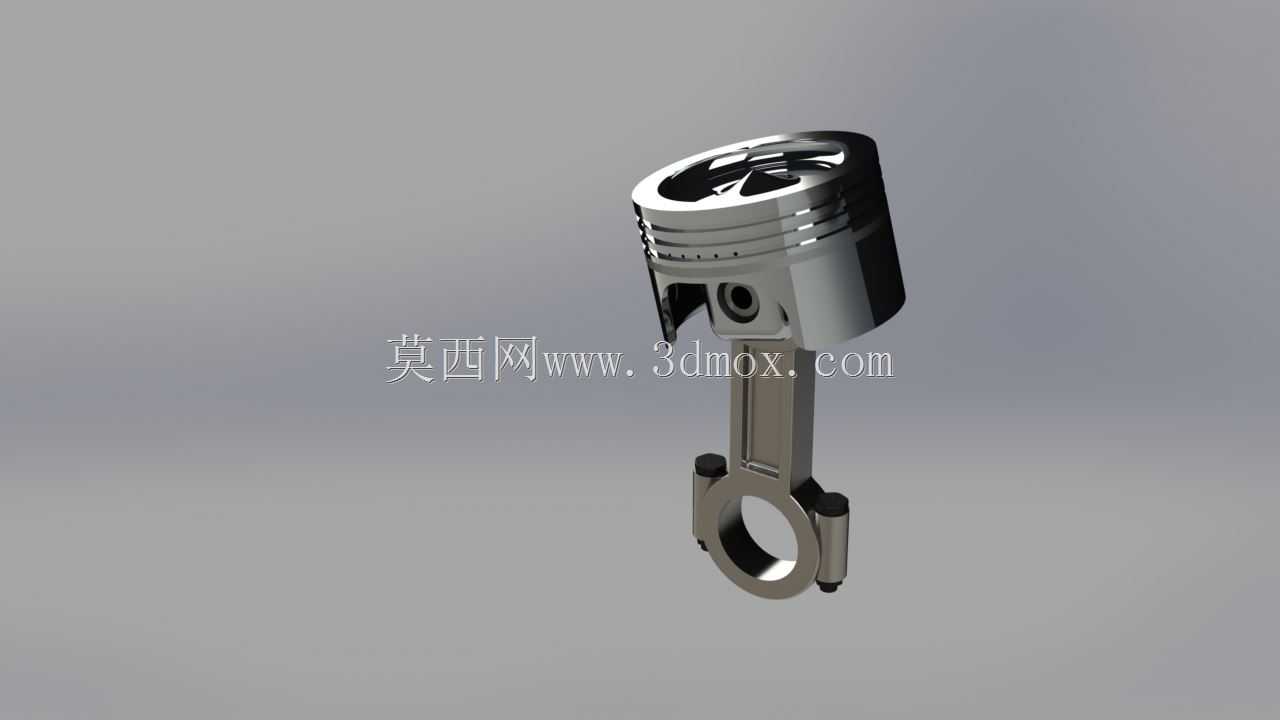

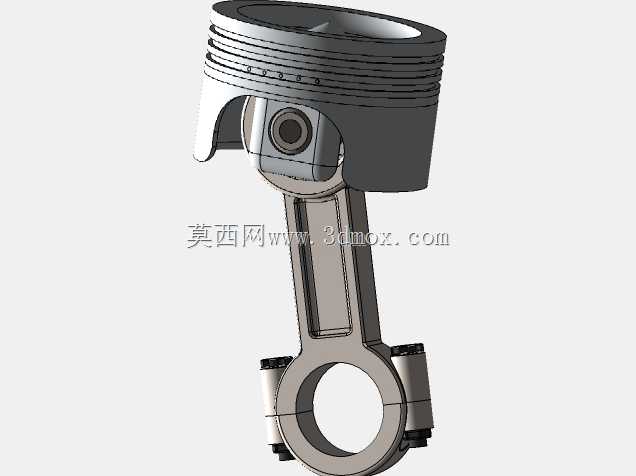

汽车发动机活塞连杆组件结构设计

　　这套活塞连杆组件是内燃机动力转换的核心执行部件，主要应用在往复式汽油、柴油发动机的曲柄连杆机构中，承担着将燃烧室内燃气爆发产生的直线往复作用力，转化为曲轴旋转扭矩的核心功能，是整车动力输出路径上不可或缺的机械结构。从实际装车场景来看，该组件直接安装在发动机缸体的气缸孔内，活塞头部与气缸盖、气缸壁共同围成密闭的燃烧室空间，工作过程中需要承受最高可达十余兆帕的燃气爆发压力，以及每分钟数千次往复运动带来的惯性载荷，同时还要在高温、高压、高速滑动摩擦的恶劣工况下保持稳定的工作状态。

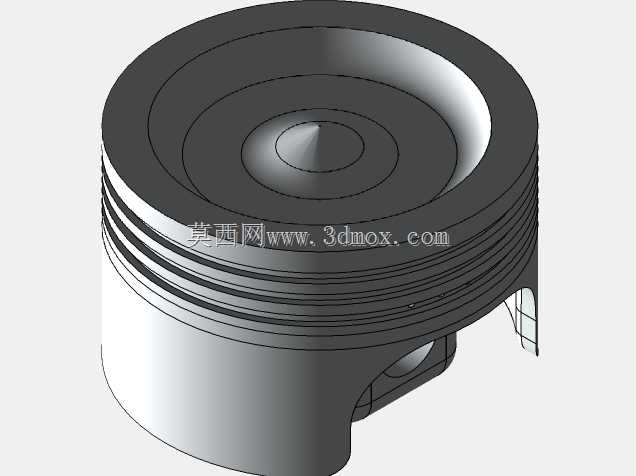

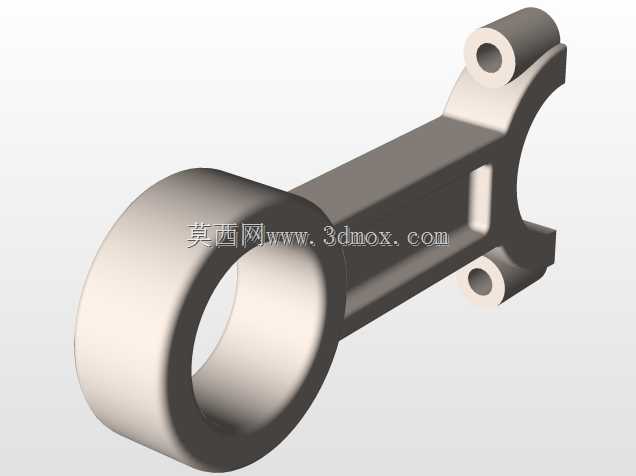

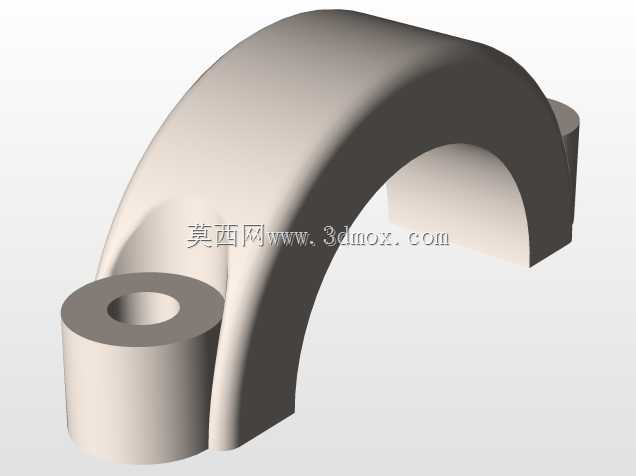

　　在功能特性设计上，活塞头部设置了多道环槽，分别用于安装气环与油环，气环的核心作用是密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱导致动力损失、机油变质，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳、排放超标等问题。活塞销座部位通过活塞销与连杆小头实现铰接，配合浮动式销座设计，能够在往复运动过程中自动适配微小的角度偏差，减少局部应力集中。连杆杆身采用工字形截面结构，在保证足够抗弯、抗扭强度的前提下，尽可能降低自身重量，从而减小高速往复运动产生的惯性力，降低发动机整体振动与轴承载荷。连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固，包裹在曲轴的连杆轴颈上，配合轴瓦实现低摩擦的旋转连接，能够将活塞的直线运动顺畅转化为曲轴的旋转运动。

　　从设计思路层面来看，整套组件的结构匹配完全围绕发动机的排量、压缩比、额定转速等核心参数展开，活塞顶部的凹坑造型直接决定了燃烧室的实际容积与压缩比数值，设计过程中需要结合配气相位、喷油角度、火花塞位置等参数反复调整凹坑的形状与深度，保证混合气在燃烧室内能够形成合理的涡流，提升燃烧效率，降低爆震风险。活塞裙部设计为微椭圆形的型面，冷态下裙部与气缸壁之间保留合理的配合间隙，工作过程中活塞受热膨胀后，裙部会均匀贴合气缸壁，既避免冷启动时出现敲缸异响，也能防止热态下活塞卡滞在气缸内造成拉缸故障。连杆的长度设计需要结合活塞行程、曲轴回转半径做匹配，合理的连杆比能够降低活塞对气缸壁的侧压力，减少活塞裙部与气缸壁的磨损，同时优化发动机的整体高度尺寸，适配整车机舱的布置边界。

　　在安装边界与尺寸控制上，活塞的外径尺寸需要与对应气缸的缸径做分组匹配，分组间隙控制在丝级精度范围内，保证活塞在工作温度下能够顺畅往复运动同时不会出现漏气问题。活塞销的外径与活塞销座孔、连杆小头衬套孔采用分组选配的过渡配合，装配时通过热装工艺实现紧密连接，工作过程中活塞销可在孔内做微小转动，保证磨损均匀。连杆大头的孔径尺寸与曲轴连杆轴颈的尺寸匹配精度直接影响轴瓦的油膜形成，设计时严格控制大头孔的圆度、圆柱度公差，保证轴瓦安装后能够均匀贴合，避免局部载荷过大造成轴瓦烧蚀。整套组件在装配完成后需要对活塞、连杆总成做动平衡校正，同一台发动机上装配的各缸活塞连杆组重量差控制在极小范围内，避免高速运转时因质量不均产生过大的附加惯性力，导致发动机振动加剧、轴承磨损加快。

　　实际工程应用中，这套组件的结构可靠性直接决定了发动机的大修里程与动力输出稳定性，设计过程中针对活塞的热负荷分布，在活塞头部铸入隔热槽、膨胀控制钢片，优化活塞的热变形规律，减少热应力集中。连杆部位采用锻造工艺成型，材料选用高强度合金钢，经过调质处理提升综合力学性能，杆身表面做喷丸强化处理，提升疲劳强度，能够承受交变载荷的长期冲击。活塞环采用合金铸铁材质，表面做镀铬、氮化处理，提升表面硬度与耐磨性，延长使用寿命。在三维建模过程中，所有配合面的公差、倒角、退刀槽等工艺结构都做了完整还原，可直接用于结构教学、装配干涉检查、运动仿真分析，也可作为同类型发动机改型设计的参考基础，帮助设计人员快速验证曲柄连杆机构的运动轨迹，检查活塞在上止点、下止点位置时与气门、曲轴平衡块的运动间隙，提前规避设计阶段的干涉风险。
