卡通风格电动三轮载客代步车结构设计

　　这款三轮载客代步车的三维结构设计，核心瞄准城市末端短途接驳、景区观光代步、社区便民出行这类窄路通行场景，相比常规四轮乘用车，它的转弯半径控制在极小范围，能在宽度不足两米的街巷、景区游步道、老旧小区内部道路灵活调头，不需要预留过大的通行与停靠空间，适配很多大型车辆无法进入的通行场景。

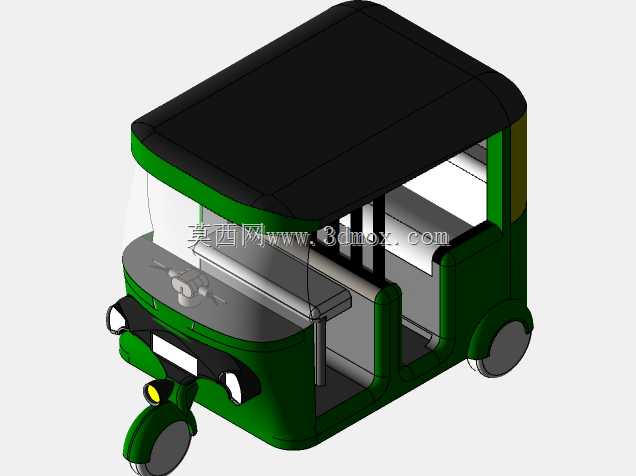

　　从实际用途出发，这款车型定位为1人驾驶、2-3名乘客同乘的短途载具，整体采用前单轮转向、后双轮驱动的布局，前置转向轮集成了前照灯、转向指示灯与前挡泥结构，驾驶区设置在车身前部，预留了操纵机构的安装空间，转向把、制动踏板、加速控件的安装位都按照人机工程尺寸做了预留，驾驶位旁设置了上下车的踏步结构，踏步高度控制在220mm，适配不同身高的驾乘人员上下车，不会出现跨步过高的问题。后部乘员舱采用半开放设计，顶部设置一体式遮阳顶棚，顶棚边缘做了圆弧过渡，既可以遮挡日晒与零星降雨，也不会因为全封闭结构增加过多车身重量，乘员舱两侧设置了防护栏结构，护栏间距控制在120mm，避免乘员肢体意外伸出车外，同时保留了良好的侧向视野，方便乘客观景或者观察周边路况。

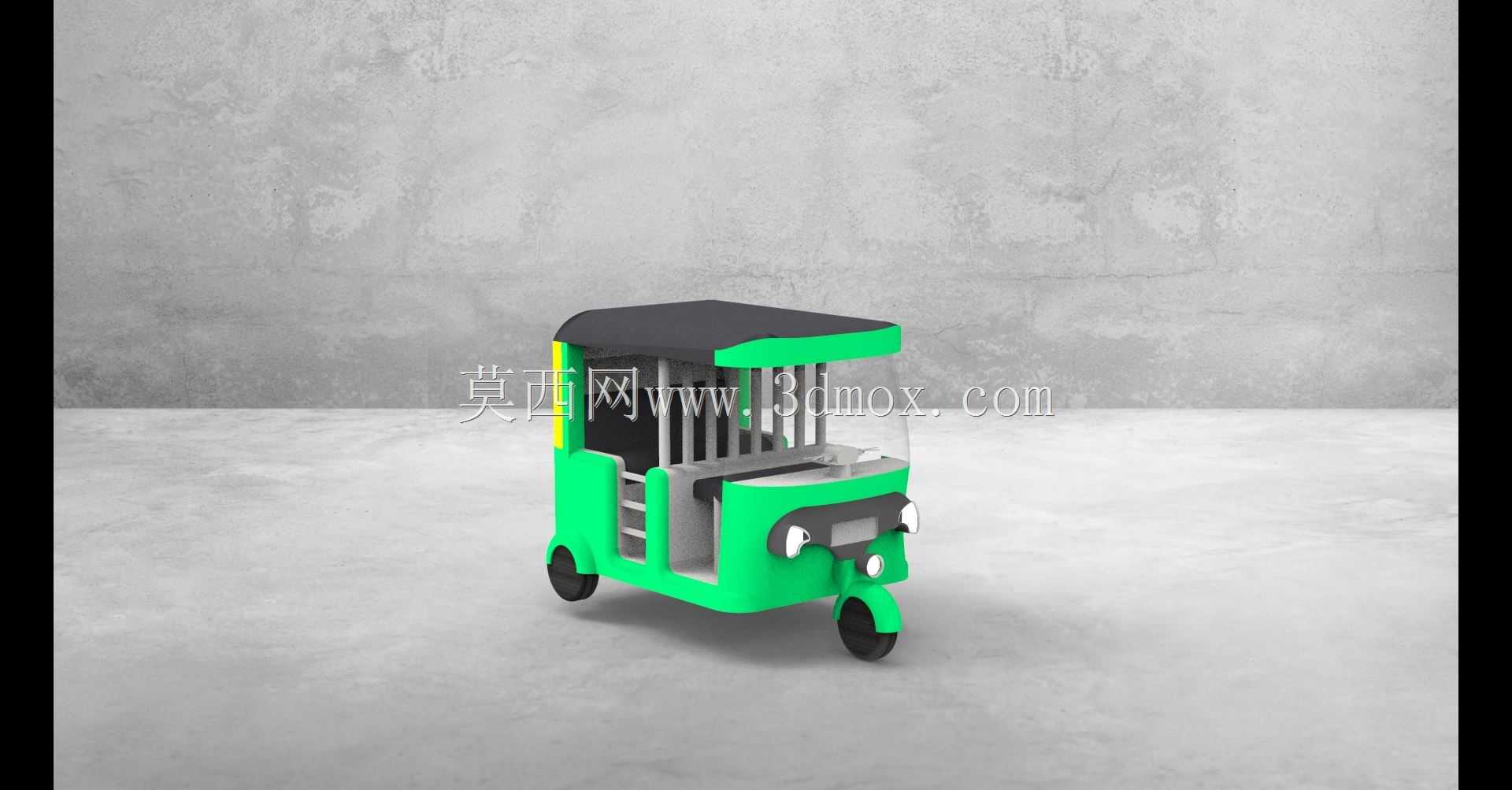

　　设计思路上优先考虑了轻量化与结构强度的平衡，车身主体承载结构采用矩形钢管焊接框架的设计逻辑，外覆盖件采用ABS注塑件拼接，既可以降低整车自重，也能通过覆盖件的造型实现卡通化的视觉效果，车身前部的拟人化灯组设计，把前照灯做成类似卡通眼睛的造型，车身主体采用亮绿色覆盖件搭配灰色结构件，视觉识别度高，在景区、商圈这类场景下更容易吸引乘客注意。动力系统的安装位预留在后轴上方的车身底板下部，这个位置的重心低，能提升车辆行驶的稳定性，避免高速转向时出现侧倾风险，电池组的安装位设计在驾驶位座椅下方，方便日常检修更换，同时平衡前后轴的载荷分布，避免前轴载荷过轻导致转向发飘。

　　外形尺寸方面，整车长度控制在2400mm，宽度1050mm，高度1750mm，这个尺寸边界下，车辆可以顺利通过宽度1.2米的限宽设施，停靠时占用的路面空间仅为常规家用轿车的三分之一，非常适合人流密集区域的短途运营。安装边界上，顶棚与车身框架的连接点设置了四个固定位，采用螺栓连接，方便后期拆卸更换顶棚覆盖件；前后轮的安装位都预留了标准的轮毂轴承安装座，适配10寸的真空轮胎，后轮的制动鼓安装位与常规电动三轮车型通用，降低后期维护的配件采购成本；车身前部的挡风结构采用透明亚克力板，安装槽预留了5mm的安装间隙，方便板材热胀冷缩不会出现开裂问题。

　　细节结构上，乘员舱的地板采用防滑花纹板设计，表面做了凸起的防滑纹理，雨天乘客上下车不会滑倒，地板下部预留了线束走线的空腔，把整车的照明线路、控制线路都收纳在空腔内，避免线路外露被剐蹭破损。车身尾部预留了尾灯与牌照安装位，符合非机动车的上路标识要求，后保险杠采用圆弧凸起设计，轻微碰撞时可以起到缓冲作用，避免直接损伤车身主体框架。转向系统采用把式转向结构，转向柱的倾斜角度设置为28度，符合普通人的操纵习惯，长时间驾驶不会出现手臂过度疲劳的问题，制动系统采用前后联动鼓刹，制动踏板的行程预留了15mm的自由行程，踩下三分之二行程即可达到最大制动力，保证短途行驶的制动安全性。
