汽车差速器铸造壳体结构设计

　　差速器作为汽车传动系统的核心部件，其铸造壳体承担着容纳内部行星齿轮、半轴齿轮、十字轴等传动构件，同时为两侧半轴输出端、主减速器从动齿轮提供安装定位基准的作用，在车辆行驶过程中，需要承受传动系统传递的扭矩冲击、路面颠簸带来的交变载荷，以及齿轮运转过程中产生的温度变化带来的热应力，因此壳体的结构设计直接决定了差速器总成的运行可靠性与使用寿命。

　　从实际装车场景来看，这类差速铸造壳体多用于前置后驱、四驱车型的驱动桥内部，安装在驱动桥桥包的腔体内，外侧通过法兰止口与主减速器从动齿轮连接，随从动齿轮一同接收主减速器传递的动力，内部腔体需要预留足够的空间容纳差速齿轮组，同时要保证齿轮运转过程中润滑油能够在腔体内顺利流动，带走齿轮啮合产生的热量与磨屑，因此壳体上设计有多个润滑油过孔，在齿轮高速旋转时，润滑油可以通过这些孔道进入齿轮啮合面，实现持续润滑。

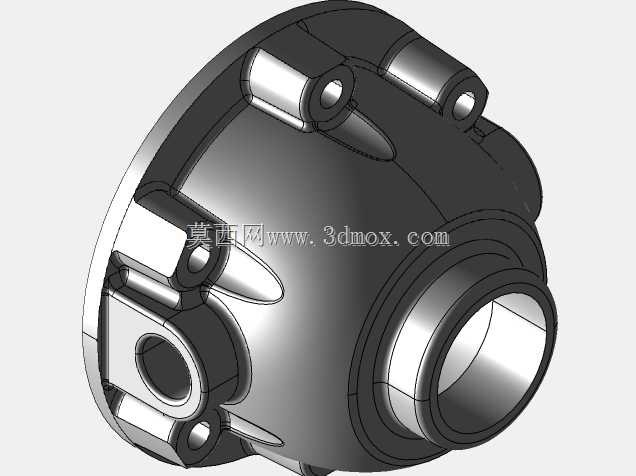

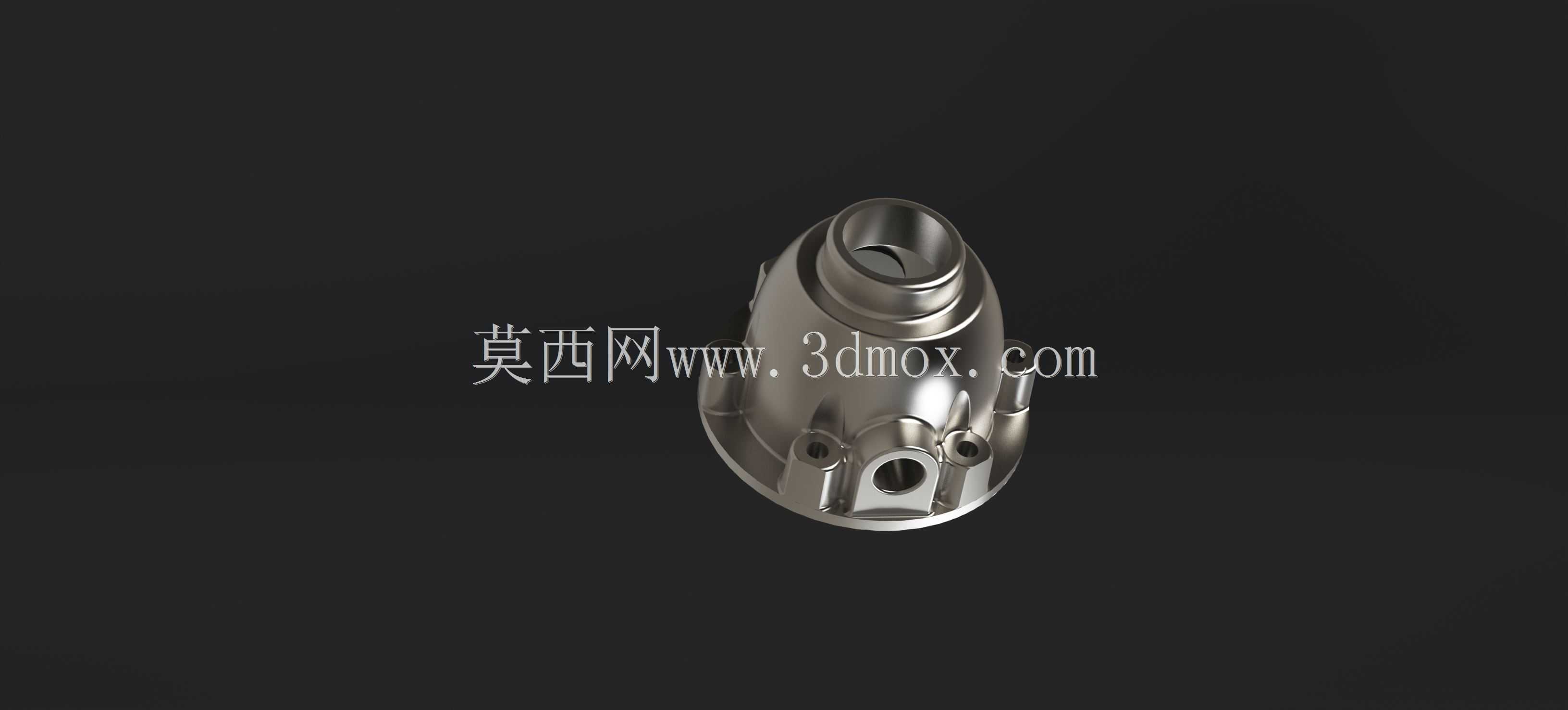

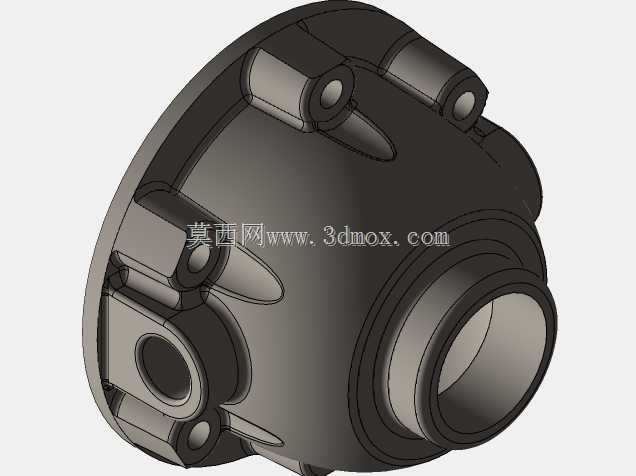

　　在结构设计思路上，这类铸造壳体优先采用一体化铸造成型工艺，材料多选用球墨铸铁，兼顾强度与铸造工艺性，壳体主体为变径回转体结构，大端为差速齿轮腔，用于容纳整套差速齿轮组件，小端为轴承安装位，用于套装圆锥滚子轴承，实现差速器总成在桥壳内的转动支撑。壳体侧壁分布有多个凸台结构，这些凸台一方面是为十字轴的轴端提供定位安装孔，保证十字轴在壳体内不会发生窜动，另一方面凸台结构能够提升壳体的整体刚度，避免在大扭矩传递过程中壳体发生形变，导致齿轮啮合间隙变化，引发异响、打齿等故障。

　　从安装边界来看，壳体大端的法兰面需要严格控制平面度与止口同轴度，保证与主减速器从动齿轮连接后，齿轮的端面跳动在允许公差范围内，避免运转过程中产生偏摆。两侧的轴承安装位需要保证同轴度公差，确保两个支撑轴承的旋转中心重合，避免轴承出现偏磨，缩短使用寿命。壳体上的安装孔位位置度需要严格匹配桥壳、轴承盖等周边部件的安装尺寸，保证装配过程中不需要额外修配即可顺利装车，同时要预留出半轴穿过的中心通孔，通孔直径需要匹配对应车型的半轴直径，保证半轴能够顺利插入与半轴齿轮连接。

　　在细节设计上，壳体的壁厚采用渐变设计，受力较大的轴承安装位、十字轴安装凸台、法兰连接位置适当增加壁厚，非受力区域适当减小壁厚，在保证整体结构强度的前提下尽可能降低铸件重量，符合汽车轻量化的设计趋势。壳体的所有转角位置都设计有铸造圆角，避免铸造过程中出现应力集中，导致铸件冷却过程中出现开裂，同时圆角结构也能够提升壳体的抗冲击能力，在承受交变载荷时不会因为应力集中出现疲劳损坏。壳体表面预留有多个螺栓孔，用于连接差速器壳的两个半体，螺栓孔的位置均匀分布在法兰面上，保证螺栓紧固后两个半壳的结合面压力均匀，避免出现润滑油渗漏的问题。

　　实际使用过程中，这类铸造壳体需要承受车辆起步、急加速、急减速时的瞬间扭矩冲击，尤其是在车辆越野、颠簸路面行驶时，两侧车轮转速差较大，差速器内部齿轮的作用力会直接传递到壳体内壁，因此壳体的内部型腔尺寸需要严格匹配齿轮的运动包络，既不能预留过大间隙导致壳体整体尺寸过大，占用桥包内部空间，也不能间隙过小导致齿轮运转时与壳体内壁发生干涉。同时壳体的内壁需要做一定的清整处理，避免铸造残留的飞边、毛刺在齿轮运转过程中脱落，进入齿轮啮合面造成齿轮磨损。

　　从铸造工艺实现的角度，设计时充分考虑了拔模斜度，所有沿着拔模方向的侧壁都设计有符合铸造工艺要求的斜度，避免铸件出模时出现拉伤，同时尽可能减少砂芯的使用数量，降低铸造工艺复杂度，提升铸件的成品率。壳体上的润滑油孔在铸造时可以直接铸出预留孔，后续通过机加工保证孔的尺寸精度，减少机加工的工作量，提升生产效率。
