汽车发动机活塞结构三维设计

　　在往复式内燃机的核心运动组件里，活塞是直接承接燃烧压力、完成能量转换的关键零件，其设计合理性直接决定发动机的动力输出效率、运行可靠性与服役寿命。从实际工况来看，活塞需要在高温、高压、高速往复运动的极端环境下持续工作，顶部直接接触燃烧室内的高温燃气，瞬时温度可超过2000摄氏度，同时要承受燃气爆发带来的数吨级冲击载荷，还要以每秒十几米的平均速度在气缸套内做往复直线运动，因此结构设计需要同时兼顾强度、耐热性、轻量化与密封性多重要求。

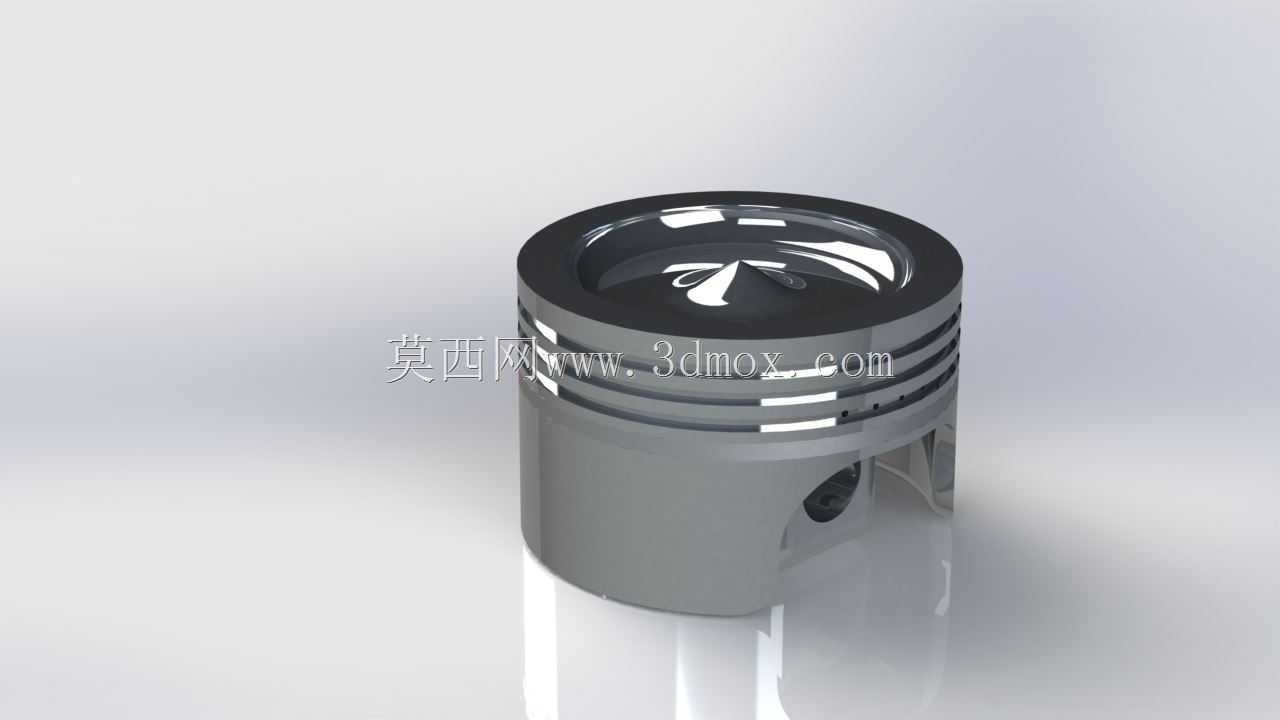

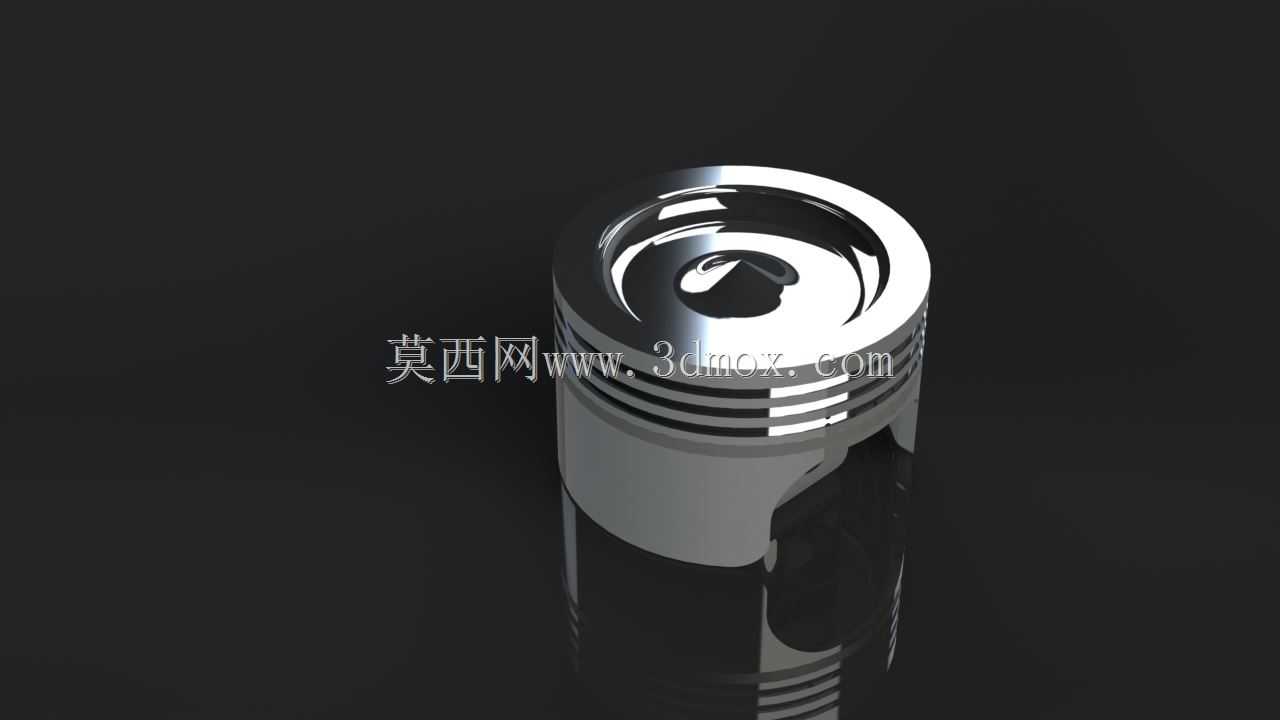

　　本次设计的活塞整体采用回转体加局部特征的结构布局，顶部为凹坑式燃烧室造型，这种凹坑结构可以在压缩行程末端组织合理的进气涡流，让燃油与空气充分混合，提升燃烧效率，同时凹坑的边缘做了圆滑过渡处理，避免应力集中导致的热疲劳开裂。活塞头部设置了多道环槽，从上至下分别适配气环与油环，气环的作用是密封燃烧室内的高压燃气，防止燃气窜入曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，环槽的加工精度直接影响活塞环的密封效果，设计时预留了符合热膨胀要求的配合间隙，防止工作状态下热胀导致活塞环卡滞。

　　活塞裙部是导向与承受侧推力的主要部位，设计为椭圆形截面，因为活塞在工作时受侧推力与热膨胀影响，销轴方向的变形量更大，椭圆形裙部可以在热态下保持接近正圆的外形，与气缸套保持均匀的配合间隙，避免拉缸故障。裙部表面的型线做了中凸变椭圆处理，既可以减少往复运动的摩擦阻力，又能在活塞换向时形成稳定的润滑油膜，降低磨损。活塞销孔位于裙部上方，采用全浮式设计的适配结构，销孔内部做了高精度的镗削加工，两端设置了卡环槽用于安装活塞销卡环，防止活塞销轴向窜动刮伤气缸壁。

　　从安装边界来看，活塞的外径尺寸需要与对应排量发动机的气缸内径保持严格的配合公差，整体高度需要匹配发动机的压缩比设计要求，销孔的中心距直接决定活塞的行程参数，与曲轴连杆的运动轨迹完全适配。在实际装配场景中，活塞需要与活塞环、活塞销、连杆组件配套组装后装入气缸套，顶部与气缸盖、气缸壁共同组成密闭的燃烧室，在做功行程中承接燃气压力，通过活塞销将动力传递给连杆，再由连杆带动曲轴旋转，将燃料的化学能转化为旋转机械能输出。

　　在结构设计过程中，需要反复校核活塞的热变形量与机械应力分布，顶部厚壁区域要保证足够的热容量与强度，同时通过合理的壁厚过渡减少热应力集中，裙部在保证导向刚度的前提下尽量做轻量化处理，降低往复运动的惯性力，减少发动机运转时的振动与噪声。活塞的材质适配通常采用高硅铝合金，这种材料密度小、导热性好，同时热膨胀系数较低，能够很好地匹配气缸套的配合间隙，表面还可以根据工况需求做石墨涂层或者阳极氧化处理，进一步提升耐磨性能与耐高温性能。

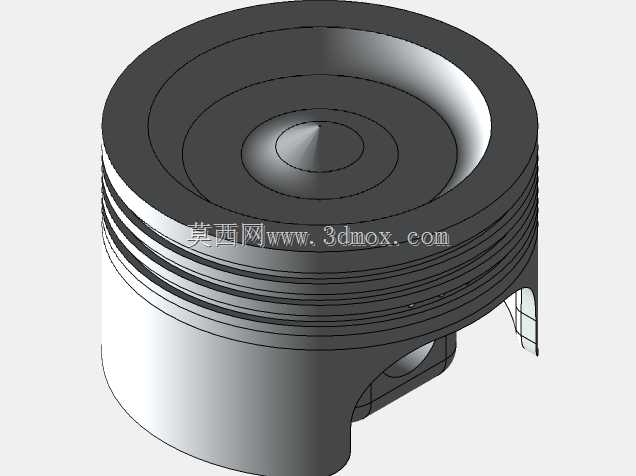

　　在三维建模过程中，所有特征的构建都严格遵循机械加工的工艺逻辑，燃烧室凹坑的曲面曲率连续，保证加工时刀具路径顺滑，环槽的宽度与深度尺寸符合活塞环的安装标准，销孔的同轴度、裙部的圆柱度都设置了严格的形位公差要求，确保模型可以直接用于后续的工程图导出、数控加工编程或者运动仿真分析。对于结构设计从业者来说，这类活塞模型的建模过程需要充分理解零件的实际工况与装配关系，不能只做外形的复刻，每一处结构特征都有其对应的功能需求，比如环槽之间的环岸高度需要足够承受燃气压力的冲击，销孔周围的加强筋需要分散活塞销传递的集中载荷，这些细节都是实际工程设计中反复验证优化的结果。

　　在发动机的整机匹配中，活塞的重量分组也有严格要求，同一台发动机上装配的活塞重量差需要控制在很小的范围内，避免因为往复运动件重量不均导致发动机运转不平衡，因此在设计阶段就需要对活塞的重量进行核算，通过调整内部壁厚或者去重结构来控制重量偏差。此外，活塞顶部的气门避让坑也是设计中不可忽略的细节，在发动机处于排气上止点时，气门会向下运动，避让坑可以保证气门不会与活塞顶部发生碰撞，其深度与位置需要根据配气相位与气门升程做精确的运动干涉校核，确保全工况下的运行安全。
