汽车发动机多通路进气歧管结构设计

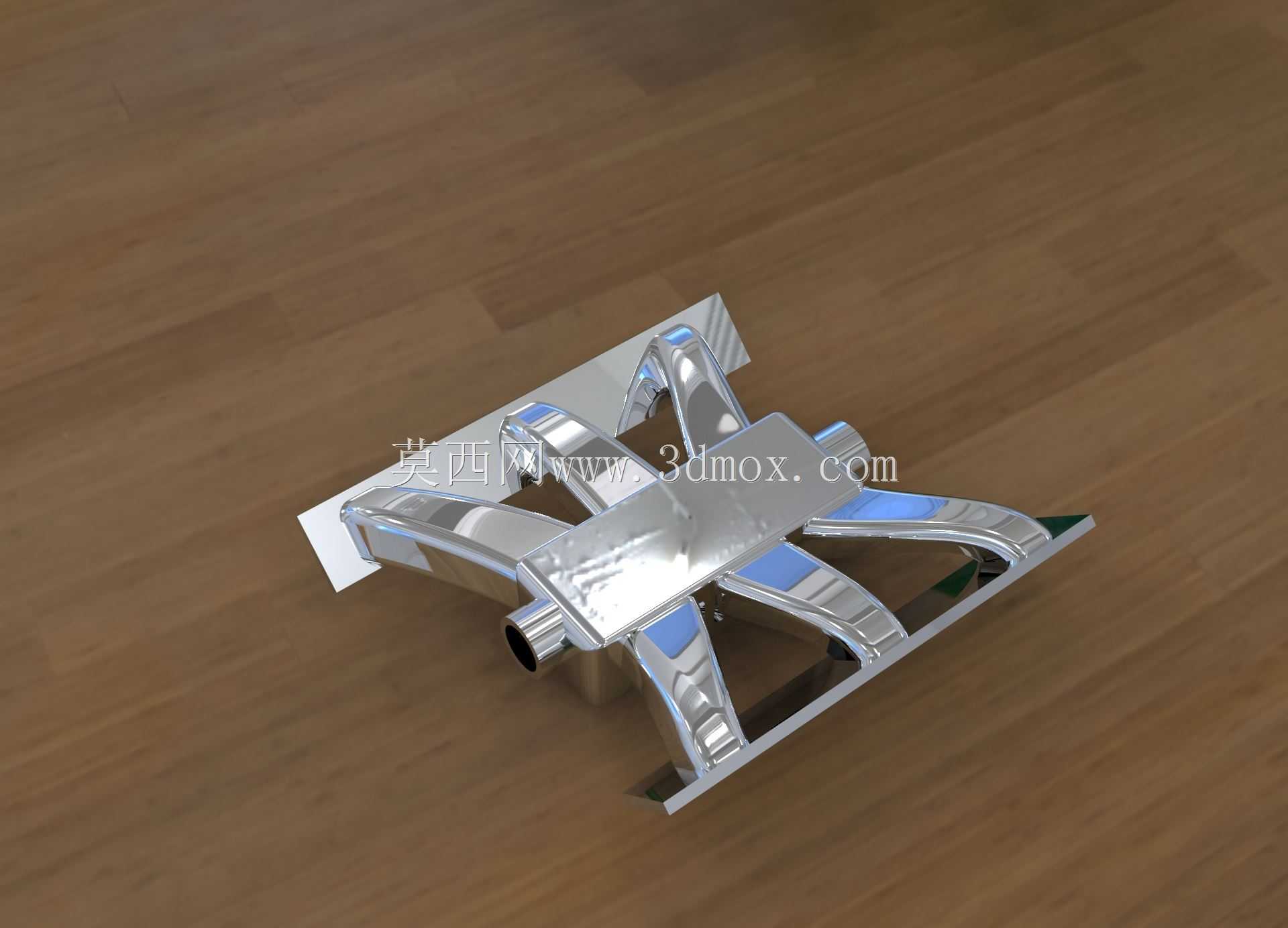

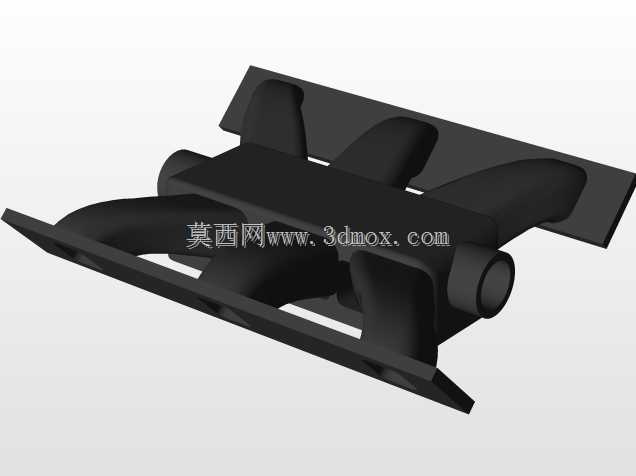

　　在车用动力单元的配气系统开发中，进气歧管是连接节气门体与各缸进气道的核心导流部件，其结构设计直接决定各缸进气均匀性、充气效率，进而影响整机动力输出特性、燃油经济性与排放表现。这款歧管采用整体式铸造后抛光的金属结构设计，表面做亮面镀铬质感处理，既还原了量产金属歧管的材质质感，也清晰呈现了内部流道的外部轮廓走向。

　　从实际装车场景来看，这类歧管多用于小排量直列四缸自然吸气发动机的进气分配，安装边界需匹配缸盖进气侧的安装法兰面，法兰上预留的螺栓孔位需与缸盖对应孔位同轴度控制在0.1mm以内，保证密封垫压紧后无漏气风险。歧管的稳压腔容积经过匹配计算，可缓冲节气门开启后的进气压力波动，避免各缸进气时产生抢气现象，四个独立的进气支路长度经过等长化设计，保证各缸进气行程时的气流惯性效应一致，让不同转速区间的扭矩输出更平顺。

　　设计过程中首先要确定的是安装定位基准，以缸盖进气侧的两个定位销孔为 primary 基准，反推稳压腔的布置位置，避开缸盖上的气门室盖螺栓、喷油器线束插头、冷却水管路的安装空间，避免装车后出现干涉。各支路的弯道曲率经过反复调整，尽量减少急弯带来的气流阻力，弯道内壁的圆角过渡控制在R3-R5之间，避免气流在弯道处产生涡流造成进气损失。歧管下端预留的传感器安装接口，可匹配进气温度压力传感器的安装尺寸，接口处的密封凸台需保证传感器压装后密封可靠，不会出现未计量空气进入导致的空燃比偏差。

　　从外形尺寸来看，这款歧管整体横向宽度适配常规直列四缸缸盖的进气侧跨度，纵向突出缸盖表面的尺寸控制在120mm以内，避免与发动机舱内的防火墙、制动真空助力鼓等部件产生空间冲突，安装法兰的厚度设计为8mm，保证螺栓压紧后法兰面不会产生翘曲变形，长期使用后密封性能稳定。歧管上部的安装支脚用于固定曲轴箱通风管路、碳罐电磁阀管路的外接接头，支脚的位置设计避开了进气支路的薄壁区域，避免管路振动传递到歧管本体产生共振异响。

　　在实际台架验证环节，这类歧管需要做进气流量均匀性测试，保证各缸在常用转速区间的流量偏差不超过3%，同时要做负压密封性测试，在节气门全关产生的最大负压下，各密封面无泄漏。流道内壁的粗糙度要求控制在Ra1.6以下，减少气流沿程阻力，这款模型呈现的亮面效果也对应了量产件对内壁光滑度的工艺要求。不同于塑料进气歧管的焊接结构，这款金属歧管采用整体铸造成型，壁厚均匀控制在4mm左右，既保证结构强度能承受进气压力波动与发动机振动，也不会因为壁厚过大导致整机重量超标。

　　歧管的出气端接口角度完全匹配缸盖进气道的入口角度，保证气流进入气道时无截面突变，减少进气动能损失，每个出气端的密封槽尺寸适配标准O型密封圈，装配时无需额外打胶即可实现可靠密封。稳压腔上预留的节气门安装法兰采用标准化的接口尺寸，可匹配同系列不同排量机型的节气门体，提升部件通用率，降低开发与制造成本。在整车布置阶段，这类歧管的上部空间还需预留空气滤清器出气管的安装空间，保证进气软管的弯折角度不超过30度，避免软管弯折导致进气截面减小影响充气效率。
