入耳式真无线蓝牙耳机充电收纳组合结构

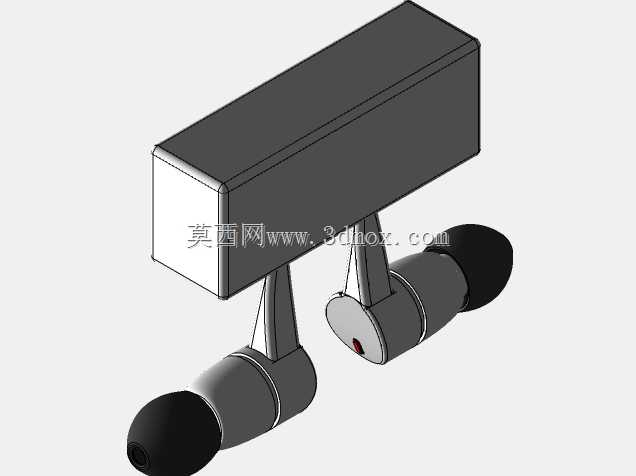

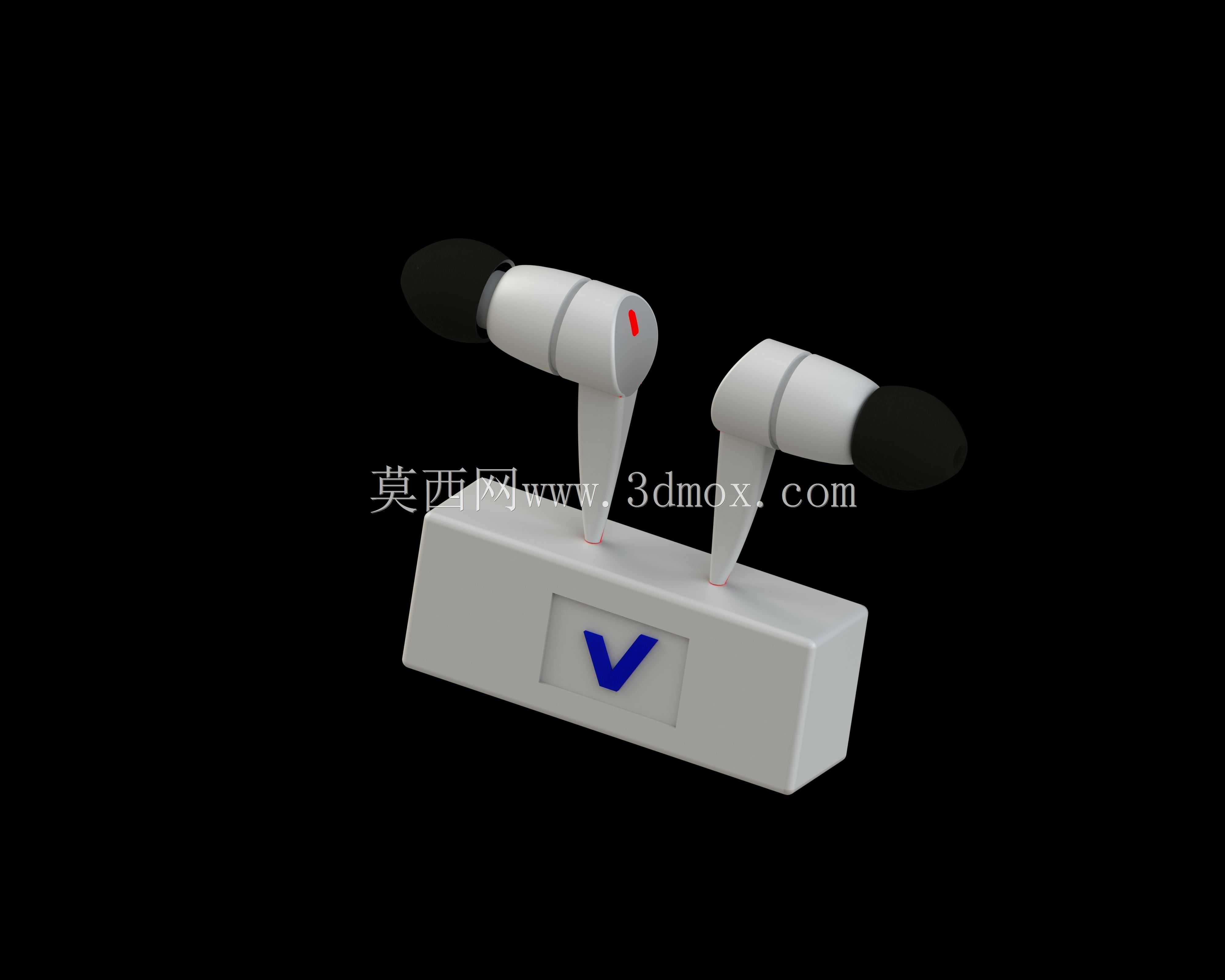

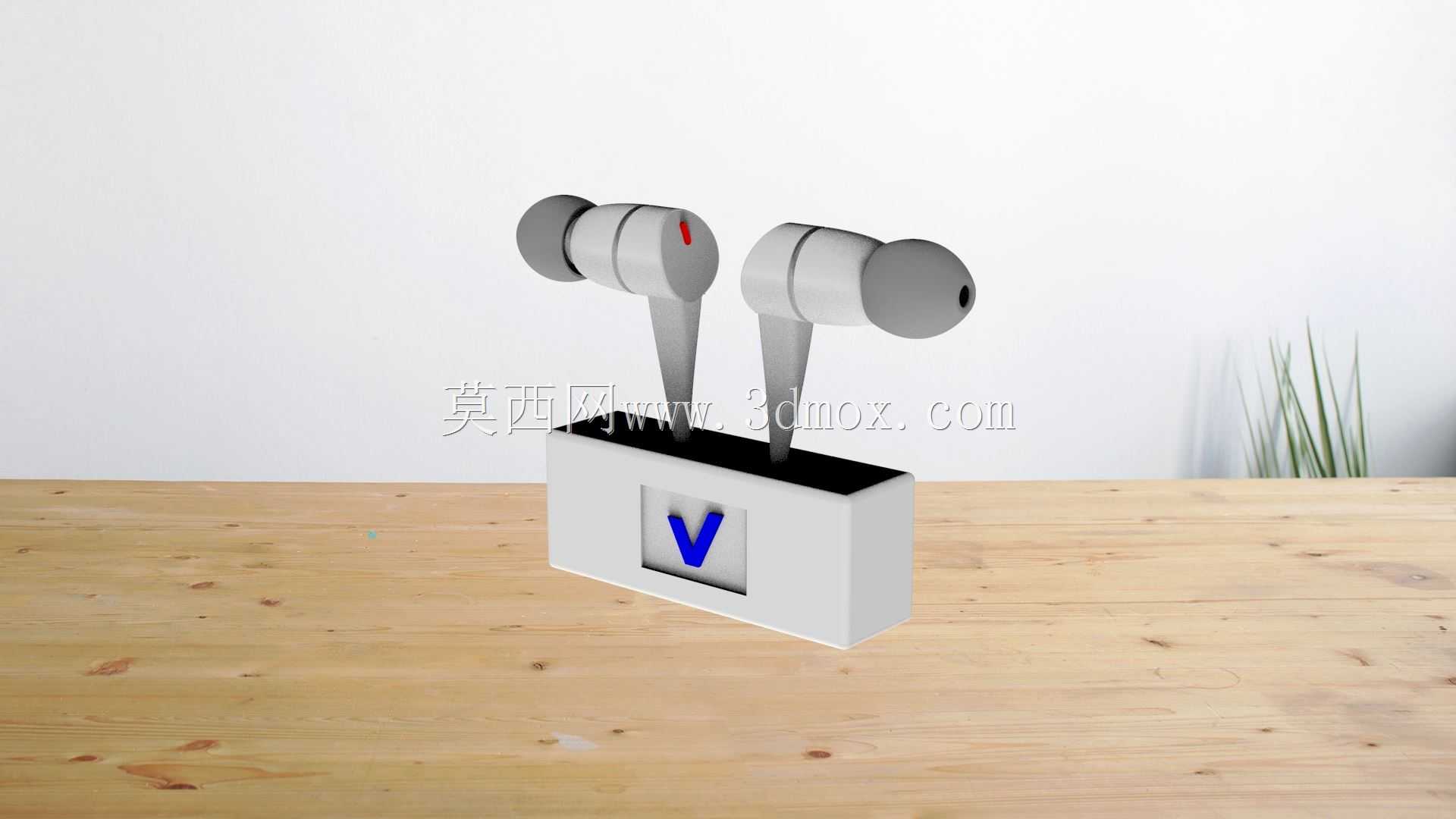

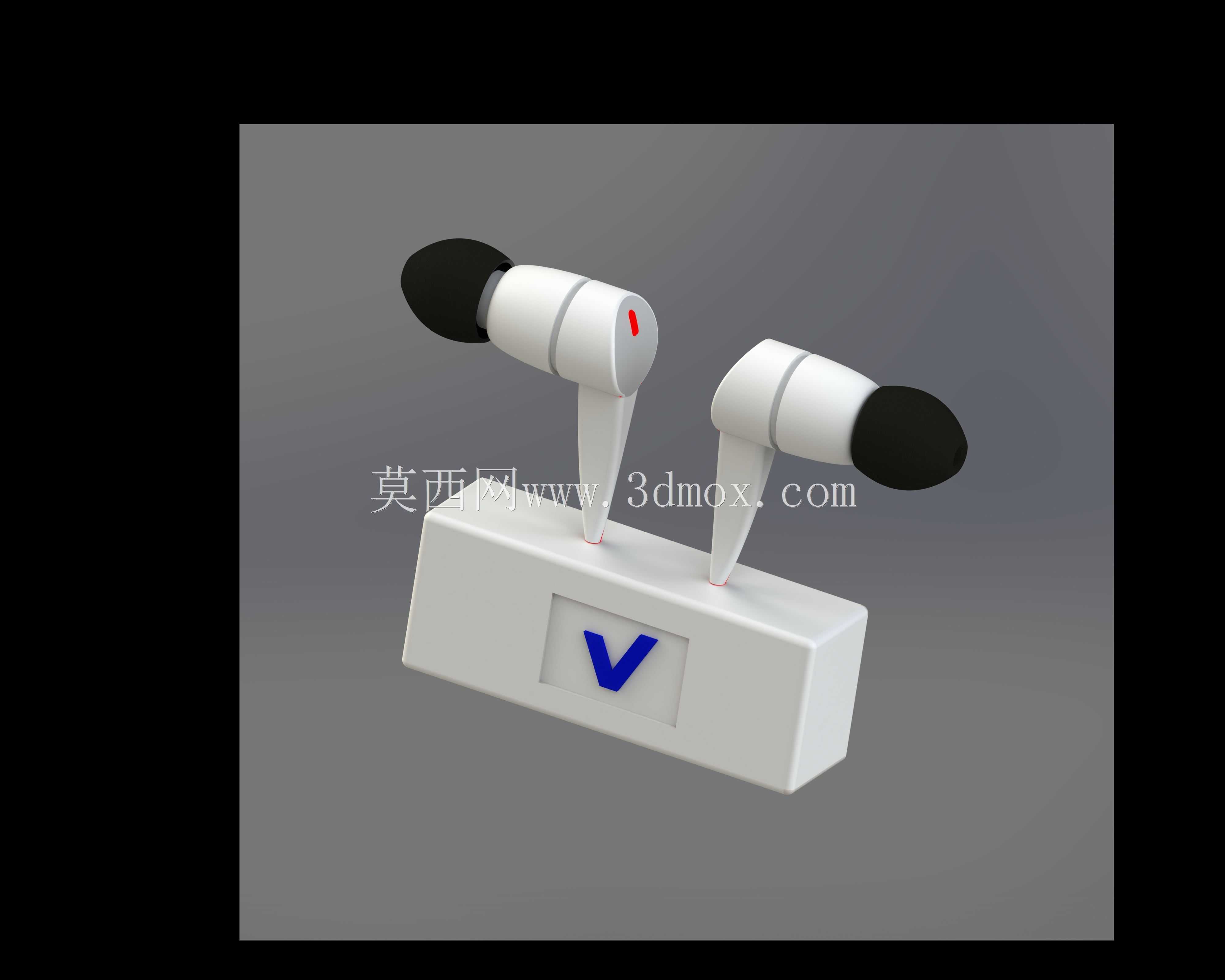

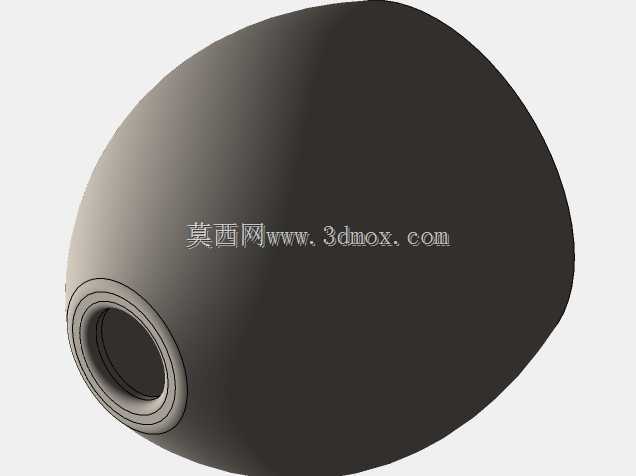

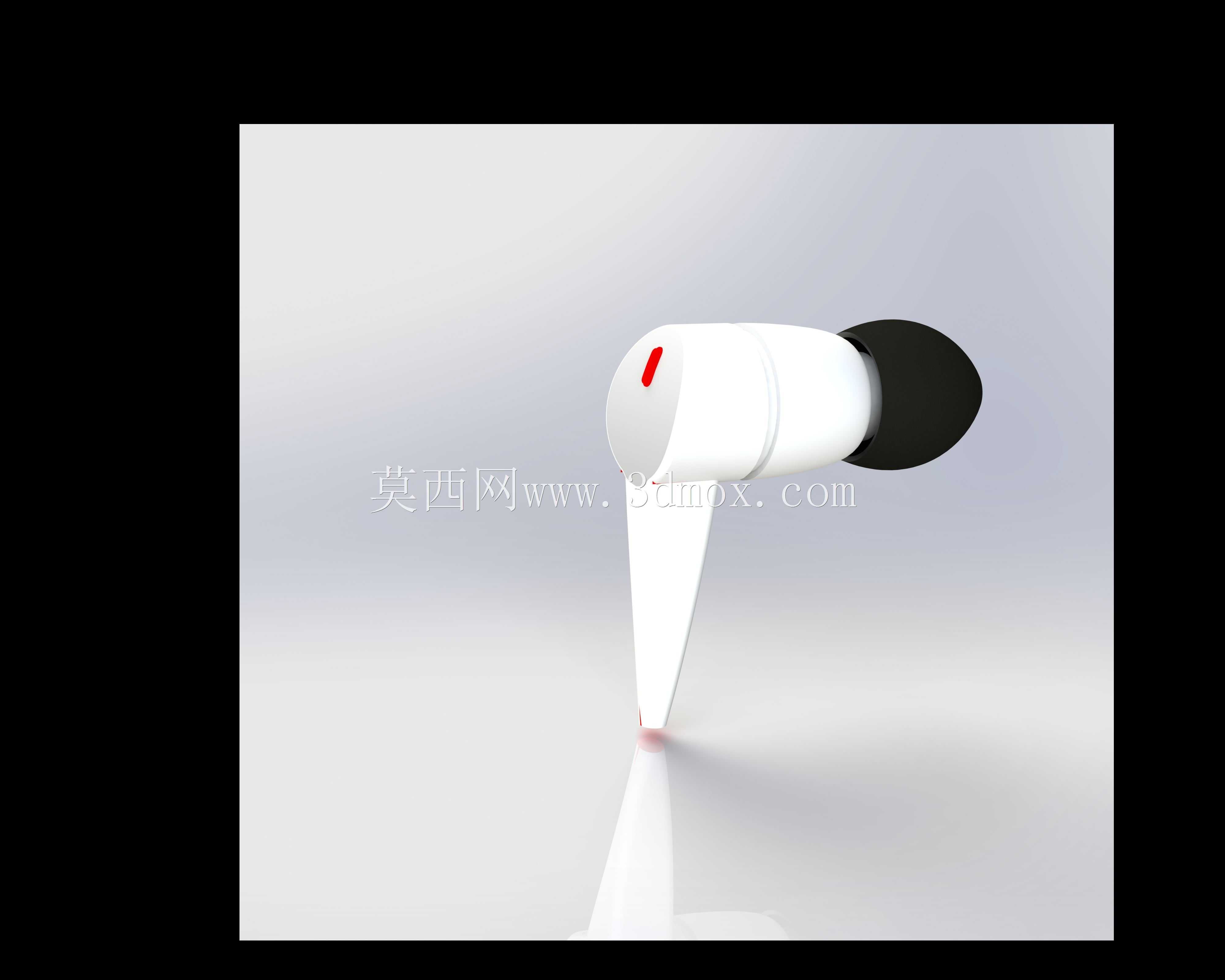

　　这套入耳式无线耳机搭配专属充电收纳座的结构设计，首先要考虑日常通勤、办公、运动等多场景的佩戴适配性，单只耳塞的入耳段做了阶梯式的直径过渡，从出声孔端的6mm逐步过渡到柄部衔接处的10mm，配合不同尺寸的硅胶耳套可以适配绝大多数用户的耳道轮廓，佩戴时的重心落在耳甲腔位置，长时间佩戴不会产生明显的坠胀感，柄部的长度控制在16mm，既避开了与耳廓软骨的硬接触，也预留了触控操作的接触面积。充电收纳座的整体外形做了圆角长方体处理，长宽尺寸控制在60mm*35mm，整体高度22mm，刚好可以单手握持，顶部的耳机放置槽做了与耳塞柄部完全贴合的仿形设计，槽内的磁吸触点位置与耳塞底部的充电触点精准对位，放入时不需要刻意对准，靠磁吸力就能自动滑入到位，

　　保证充电接触的可靠性。从功能实现的角度，耳塞内部的空间做了分层排布，最前端出声孔位置预留了扬声器单元的安装位，直径10mm的动圈单元安装槽周边做了0.8mm的壁厚加强筋，避免单元工作时的谐振影响音质表现，往后的腔体空间依次排布电池、蓝牙主控板与触控感应模块，柄部末端是充电触点与麦克风拾音孔，拾音孔做了向内凹陷的导流结构，降低户外使用时的风噪影响。充电座的内部结构分为上下两部分，上盖是放置耳机的仿形托板，下壳内部预留了充电管理电路板、内置锂电池的安装空间，电池容量可以满足耳机完整充电4次的续航需求，侧面预留了Type-C充电接口的安装位，接口周边做了1mm的凸台防护，避免插拔充电线时对壳体造成磨损。设计过程中重点考虑了装配的便利性，

　　所有壳体的卡扣位置都做了导向斜角，装配时不需要额外的工装定位，上下壳扣合后缝隙可以控制在0.1mm以内，耳机与充电槽的配合间隙控制在0.2mm，既保证取放的顺滑度，也不会出现晃动异响的问题。出声孔位置的防尘网安装槽做了0.3mm的沉台，防尘网粘贴后不会突出壳体表面，避免佩戴时防尘网被耳道挤压移位。充电触点采用了弹簧顶针结构，顶针的伸缩行程控制在0.5mm，即使耳机放置存在微小的位置偏差，也能保证触点的可靠接触，顶针周边做了绝缘挡墙，避免相邻触点出现短路风险。从实际使用的场景出发，这套结构还做了防误触的细节处理，耳塞的触控区域做了微凸的标识点，用户不用目视就能找到触控位置，充电座的开盖阻尼做了针对性调校，翻开上盖时的力度在15N左右，

　　翻开到最大角度后可以保持定位，不会自动合盖，日常放在口袋或者背包里时，上盖的闭合卡扣有足够的卡紧力，不会因为晃动意外开盖导致耳机滑落。壳体的壁厚整体控制在1.2mm，既保证了结构强度，也尽可能压缩了整体的体积与重量，单只耳塞的重量控制在5g以内，充电座整体重量控制在40g左右，随身携带不会有明显的负重感。在声学结构的设计上，耳塞的后腔位置预留了泄压孔，平衡腔体内外的气压，避免佩戴时的闷胀感，泄压孔处贴有防尘透气膜，既可以平衡气压，也能阻挡外界的灰尘与水汽进入腔体内部，提升产品的使用寿命。
