推拉式U盘便携数据存储结构设计

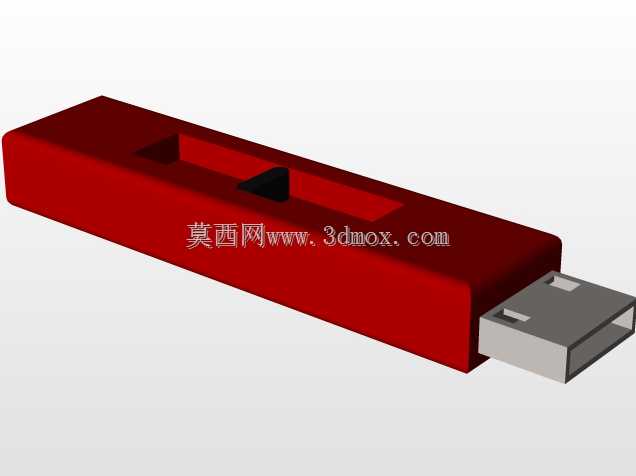

　　日常办公场景中，移动存储设备是跨设备传递工程图纸、工艺文档、测试数据的核心载体，传统盖帽式U盘常出现盖帽遗失、接口进灰、插拔时盖帽脱落的问题，这款推拉式结构的U盘设计，正是针对一线工程人员日常使用的痛点做的结构优化。从结构设计逻辑来看，整体采用一体化长条形壳体布局，将USB金属接头完全收纳在红色工程塑料壳体内腔，不需要额外配置保护盖帽，通过壳体中部的推拉拨块带动内部滑轨运动，即可实现USB接头的伸出与收回，拨块滑动到两端位置时，壳体内部设置的弹性卡位点会提供清晰的档位反馈，避免接头在携带过程中意外滑出刮伤，或是插入设备时接头回缩导致连接中断。壳体选用的ABS工程塑料材质，兼顾了日常携带的抗摔性能与注塑成型的工艺可行性，

　　外壳边缘做了R1.2的圆角过渡处理，既避免尖锐边角划伤衣物或手部，也能在跌落时分散冲击力，降低壳体开裂的概率。从安装边界与尺寸适配角度考量，整体外形长度控制在65mm以内，宽度19mm，厚度8mm，这个尺寸刚好适配台式机前置USB接口、笔记本侧边接口的安装间隙，不会因为U盘本体过宽遮挡相邻的接口位，日常放在工装口袋、工牌挂绳配套的收纳位、笔记本电脑包的网袋隔层中都不会占用过多空间。USB接头部分采用标准USB2.0/3.0通用接口尺寸，金属接头的壁厚、引脚间距完全遵循通用串行总线的物理接口规范，插入设备时的插拔力控制在15N-20N区间，既保证连接时的接触可靠性，不会因为轻微触碰出现数据传输中断，

　　也不会因为插拔力过大导致设备接口损坏。内部结构设计上，存储芯片与PCB板通过定位槽固定在壳体内腔，推拉滑轨与壳体的配合间隙控制在0.1mm，既保证滑动过程顺畅无卡滞，也不会因为间隙过大出现拨块晃动的问题，拨块表面做了细微的防滑纹理，即便手上沾有机油、切削液残留，也能顺畅推动拨块完成接头的收放。在实际工程场景应用中，这类结构的U盘非常适合车间技术人员、现场调试工程师随身携带，不需要额外留意保护盖帽的存放，从口袋取出后单指推动拨块即可插入设备拷贝程序、图纸，使用完成后推回扣合就能直接收纳，外壳的塑料材质也能抵御车间环境中常见的轻微磕碰、粉尘附着，相比金属外壳的U盘重量更轻，长期放在口袋中也不会有明显的异物感。

　　设计过程中还特意优化了内部的空间利用率，在容纳标准尺寸PCB板与存储芯片的前提下，尽可能压缩壳体的整体厚度，避免因为结构冗余导致整体尺寸偏大，壳体表面的平整区域还可以预留丝印工位编号、企业标识的位置，方便企业做资产统一管理。从结构可靠性验证的角度，推拉结构的寿命按照万次滑动循环做设计，内部的卡位弹片采用耐磨POM材质，长期滑动也不会出现卡位失效、弹力衰减的问题，USB金属接头的插拔寿命同样满足通用接口的标准要求，适配市面上绝大多数带标准USB接口的工控机、办公电脑、调试设备，不需要额外配置转接头就能完成数据传输工作。
