人力车双槽V型传动带轮结构设计

　　这款双槽带轮是针对低速人力代步车辆的传动系统设计的核心回转零件，主要适配人力三轮车、老式脚踏黄包车等非机动代步装备的动力传递场景，在这类依靠人力脚踏输出动力的设备上，带轮承担着将脚踏曲柄输出的低转速扭矩通过V带传递至驱动轮轴的核心作用，相比单槽带轮，双槽结构可以同时适配两根V带并行传动，在单根皮带出现松弛打滑的临时工况下仍能保留部分动力传递能力，适配城乡短途代步、小型货物人力转运的实际使用场景，这类场景下设备维护条件有限，冗余的传动槽设计能大幅降低半路失能的概率。

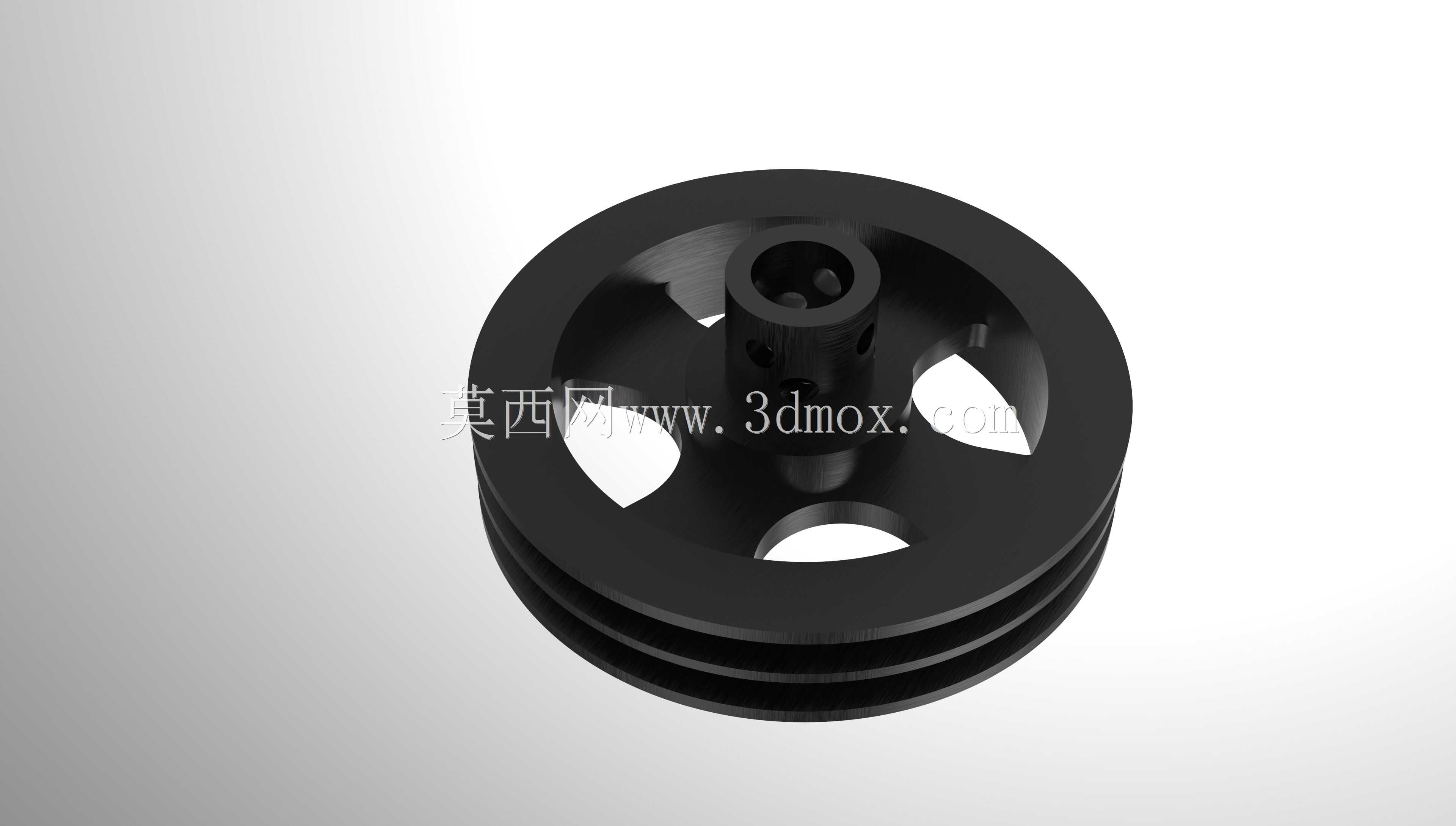

　　从结构设计逻辑来看，这款带轮采用了三孔辐板式轻量化结构，没有采用实心轮盘的厚重设计，主要考虑人力驱动场景下需要尽可能降低回转零件的自重，减少骑行者的无效体力消耗，三个均匀分布的扇形镂空辐孔在减重的同时，也能保证轮体的扭转刚度，避免传动过程中轮盘受皮带张紧力出现形变偏摆。中心的轴孔采用带键槽的通孔设计，适配直径匹配的圆柱传动轴，键槽结构可以保证带轮与轴之间无相对滑动，精准传递扭矩，轴孔上方的径向顶丝孔可以在安装完成后通过紧定螺钉进一步锁止带轮与轴的轴向位置，防止设备运行过程中带轮沿轴向外窜脱落，这类双重固定的设计非常适配人力车颠簸震动的使用工况，避免长期震动下紧固件松脱。

　　带轮的外圈设置了两道平行的V型带槽，槽型角度适配常规的农用、民用普通V带，槽面的粗糙度控制在合适范围，既不会因为过于光滑导致皮带传动打滑，也不会因为过于粗糙加剧皮带的磨损速度，两道带槽的间距经过核算，保证两根皮带运行过程中不会出现相互摩擦干涉的情况，同时槽的深度设计兼顾了皮带的嵌入深度与轮缘的结构强度，避免皮带运行中从槽内脱出，也防止轮缘壁厚过薄受皮带张力出现崩边。

　　从安装边界来看，这款带轮的轴向总厚度控制在较小范围，适配人力车车架上狭窄的传动安装空间，不需要对原有车架的安装位做额外切割改造就能直接替换原有老旧带轮，轮体外径尺寸匹配人力车常规的传动比需求，脚踏曲柄转动一圈时，通过带轮与驱动轴端小带轮的直径比，能让驱动轮获得合适的转速区间，既不会因为传动比过小导致骑行费力，也不会因为传动比过大导致起步、爬坡时扭矩不足。轮体的所有棱边都做了小圆角倒角处理，避免安装过程中划伤操作人员，也防止运行过程中尖锐棱边剐蹭皮带造成皮带过早损坏。

　　在实际使用场景中，这类带轮除了应用在人力代步车辆上，也可以临时适配小型低速脚踏驱动的农用加工机具、手摇式简易传动设备，只要轴径、带槽规格匹配，就能实现稳定的动力传递。设计过程中没有采用复杂的曲面结构，整体以回转特征加均匀分布的镂空特征为主，加工工艺性好，既可以采用铸铁铸造成型后做简单车削加工，也可以采用硬质尼龙材料注塑成型，适配不同成本预算的使用需求，铸铁材质的版本耐磨性更好，适合重载拉货的使用场景，尼龙材质的版本自重更轻、运行噪音更低，适合日常载人代步的场景。轮体的动平衡特性因为采用了均匀分布的三辐孔设计，低速运行时不会出现明显的偏震，不需要做额外的高精度动平衡校正就能满足人力驱动设备的低转速使用要求，大幅降低了零件的生产制造成本，也让后期维护更换的门槛更低，普通维修点不需要专业设备就能完成安装调试。
