电动人力车承载式车架结构设计

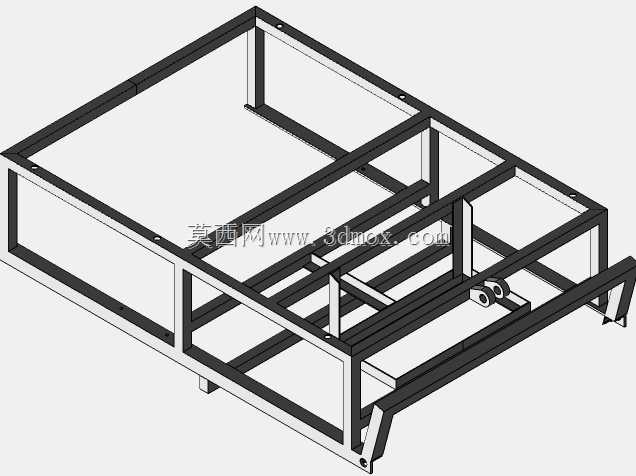

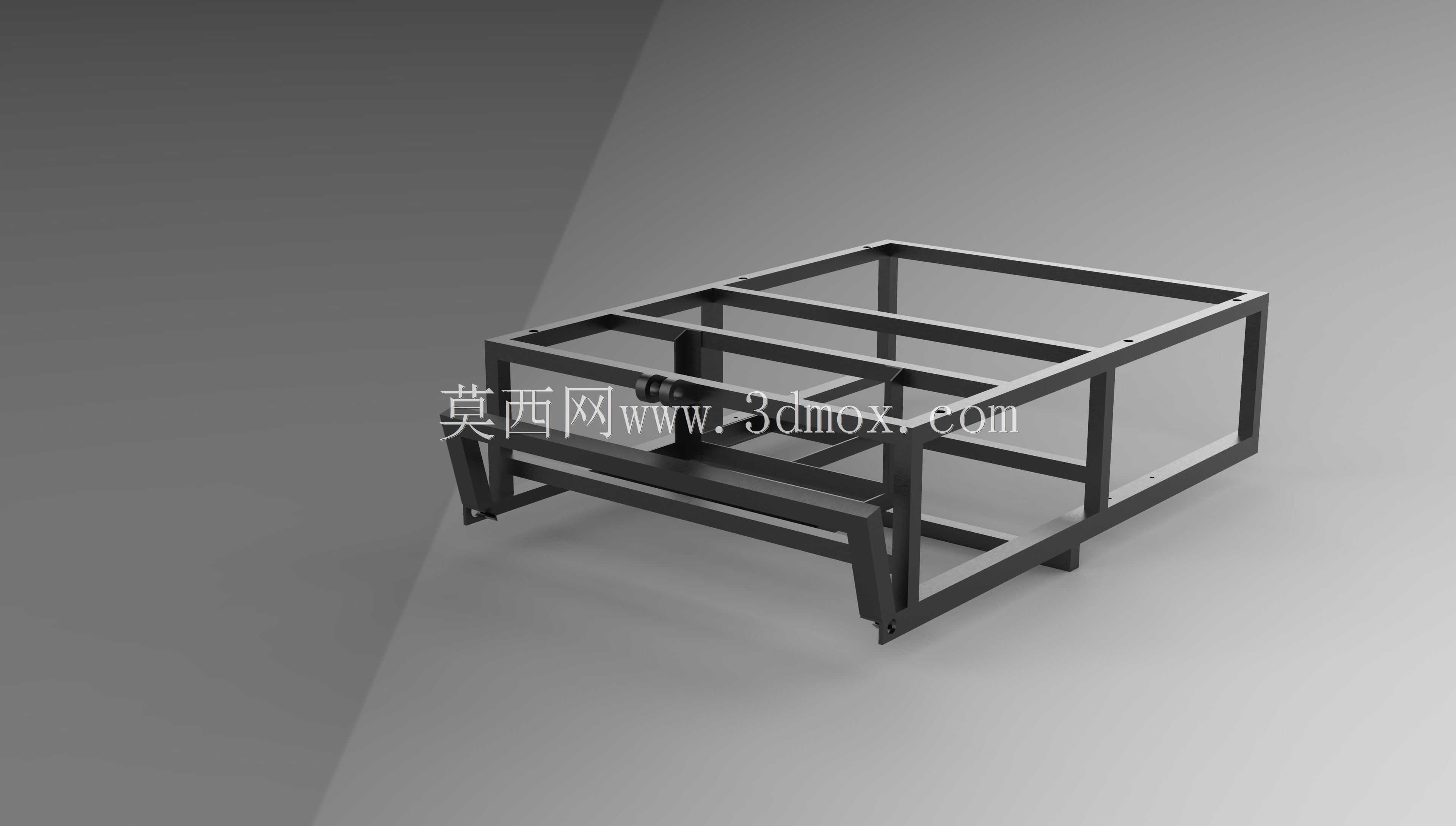

　　这款车架是电动人力两轮/三轮代步、货运车型的核心承载基体，日常应用覆盖社区短途配送、老年代步、城郊零散货运等场景，是连接行走系统、动力单元、载货厢体、操控部件的核心受力构件。从结构设计逻辑来看，整体采用矩形钢管拼焊的框架式构型，没有采用多余的曲面冲压覆盖件，所有梁体的排布完全围绕受力路径展开：纵向主纵梁采用通长布置的矩形截面管材，承担整车前后方向的弯曲载荷，在电池安装位、座椅固定位、货厢连接位这些集中载荷区域，都额外增设了横向加强梁，避免局部应力集中导致的焊缝开裂问题。前端的倾斜支腿结构是转向机构与前轮的安装位，预留的安装孔位同轴度公差控制在合理范围，既保证转向立柱转动顺畅，也能避免行驶过程中出现转向卡滞、跑偏的问题；后端的支撑结构用于固定后桥与后轮组件，梁体上预留的安装支座可以适配不同规格的轮毂电机、机械传动后桥，不需要对主框架做二次切割修改。

　　从安装边界来看，框架内部的中空区域是动力电池的安装舱，尺寸匹配常规铅酸电池组、磷酸铁锂电池包的通用安装规格，周边的梁体可以对电池形成侧向防护，避免车辆发生侧碰时电池直接受挤压；上部的平面框架是货厢或者座椅的安装基准面，所有固定孔位采用标准化间距排布，能够适配不同尺寸的载货平板、载人座椅组件，不需要额外打孔改制。设计过程中充分考虑了焊接工艺的可行性，所有梁体的拼接位置都预留了足够的焊接操作空间，没有出现狭小缝隙无法施焊的结构，焊缝全部采用连续角焊缝，在应力集中的节点位置做了三角加强筋补焊，保证框架整体的抗扭刚度——毕竟这类车辆经常会行驶在坑洼不平的非铺装路面，车架需要承受持续的交变扭转载荷，如果刚度不足，很容易出现早期疲劳开裂，甚至导致整车操控稳定性下降。

　　不同于乘用车辆的冲压焊接一体式车架，这款车架采用全型材拼焊的方案，生产门槛更低，不需要大型冲压模具，适合小规模的整车组装厂生产制造，后期维护也更方便，某一根梁体出现变形损坏时，可以单独切割替换，不需要整体报废车架。在细节设计上，所有外露的梁体端部都做了封堵处理，避免雨水、泥沙进入管材内部造成锈蚀，延长车架的整体使用寿命；管线布置的预留间隙也做了充分考虑，刹车线管、电机线缆、控制线路都可以沿着梁体的内侧空腔排布，用扎带固定即可，不会出现管线外露被剐蹭破损的问题。实际使用过程中，这款车架的载荷传递路径非常清晰：载货或者载人的垂直载荷通过上部安装面传递到纵横梁组成的框架结构，再分散到前后桥的安装位，最终通过车轮传递到地面；起步、制动时的纵向载荷通过纵梁传递到前后的安装支座，转向时的侧向载荷则通过横向加强梁承担，整体受力均匀，不会出现局部载荷过载的问题。对于做同类车型改装、整车设计的从业者来说，这个框架结构可以直接作为基础基体，根据具体的使用场景调整梁体的壁厚、局部的安装孔位，就可以快速衍生出不同载重规格、不同用途的车型，大幅缩短整车的开发周期，减少前期结构验证的成本。
