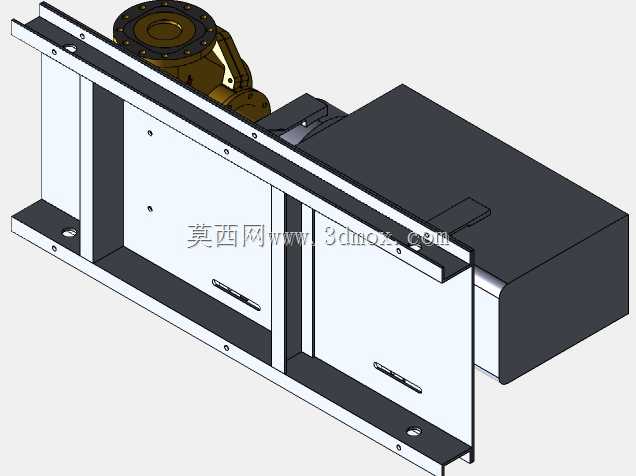

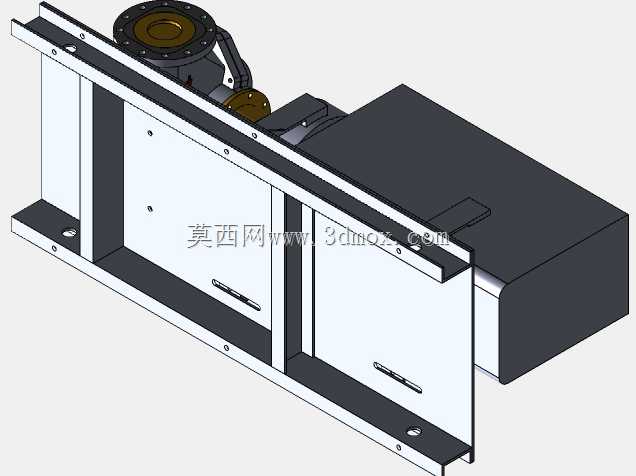

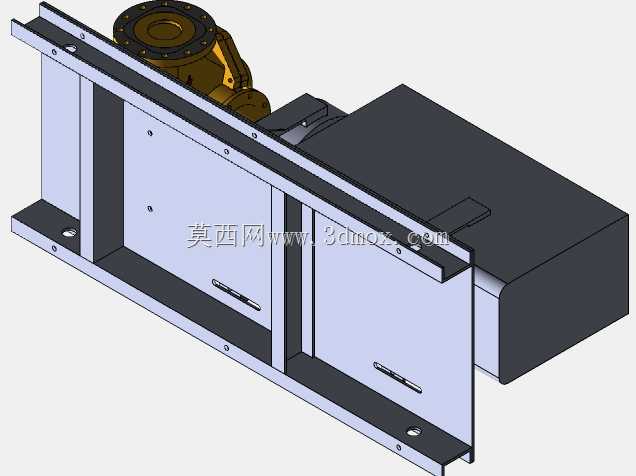

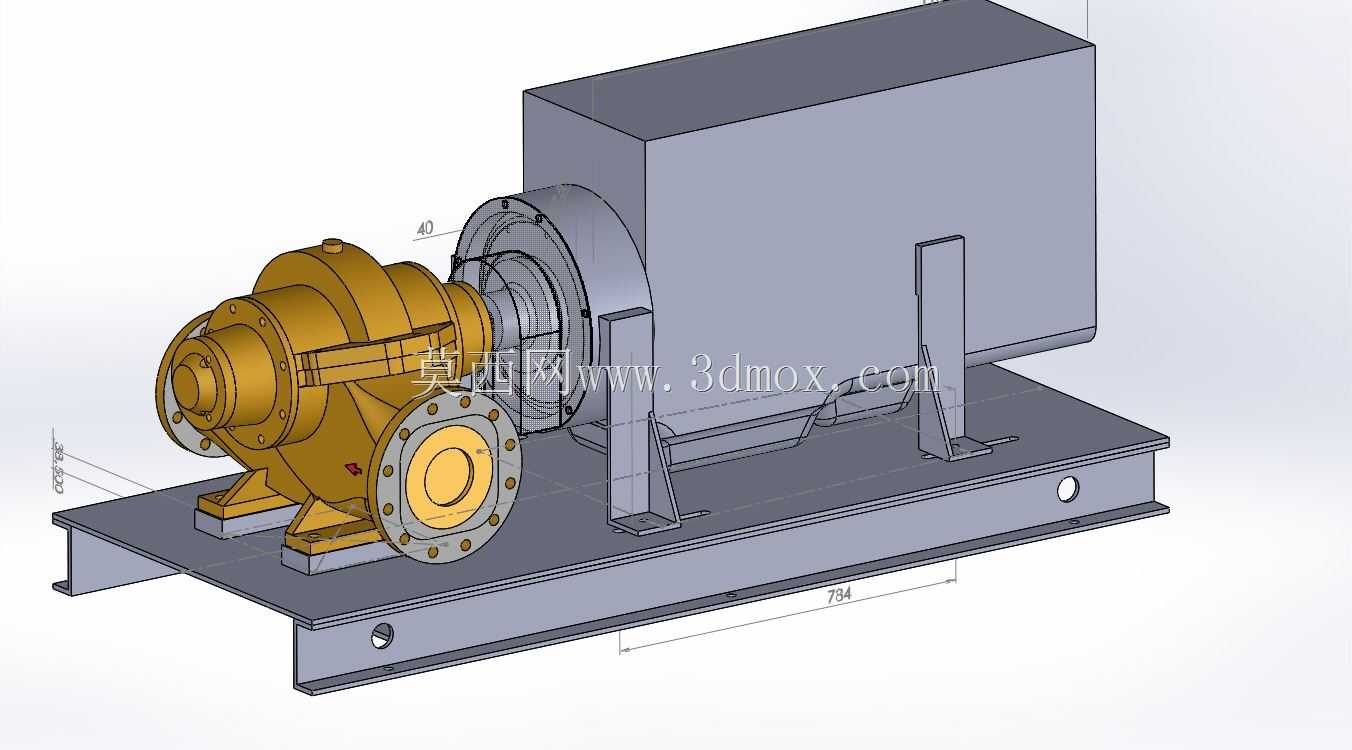

阿姆斯特朗HSC4600卧式消防泵组结构设计

　　在民用建筑、工业厂区的消防供水系统中，大流量卧式消防泵始终是核心输水单元，这款阿姆斯特朗HSC4600系列泵组的三维结构，完整还原了泵体与驱动端直联安装的实际装配状态，能为消防泵站的布局设计、管路对接、运维检修模拟提供精准的三维参照。从结构布局来看，泵体采用端吸式单级双吸结构，进出口法兰采用同轴线水平布置，其中入口法兰通径更大，匹配大流量工况下的低流速进水要求，能有效降低入口流道的水力损失，避免气蚀风险；出口法兰位于泵体侧上方，与出口管路对接时可直接匹配水平敷设的消防主管道，减少管路弯头数量，降低沿程阻力损失。泵壳采用上下中分结构，检修时无需拆卸进出口管路和驱动电机，只需吊起泵盖上半部分即可完成叶轮、密封件的更换，

　　这种结构设计大幅降低了消防设备的运维难度，符合消防系统快速检修、减少停机时间的要求。驱动端采用标准卧式电机通过联轴器与泵轴直联，整套机组固定在一体式焊接钢结构底座上，底座预留了地脚螺栓安装孔位，同时在泵体与电机的支撑脚位置设置了加强筋板，能抵消泵组运行时的径向振动，避免长期运行后出现基础移位、轴系对中偏移的问题。从安装边界来看，整套泵组的底座长度、宽度尺寸匹配常规消防泵房的设备间距要求，泵体中心高度与进出口法兰的垂直距离，可直接对接泵房内预设的管路标高，无需额外设置变径接头或抬高基础；电机侧的接线盒位置预留了足够的线缆敷设空间，冷却风路的进出方向无遮挡，能保证电机满负荷运行时的散热效率。叶轮采用双吸式结构设计，

　　两侧对称布置的流道可平衡轴向力，降低轴承的轴向载荷，延长轴承使用寿命；轴封位置预留了机械密封的安装腔室，可根据输送介质的特性更换不同材质的密封副，满足消防清水、轻度腐蚀性水体的输送要求。在实际工程应用中，这类泵组主要接入消防喷淋系统、消火栓系统的供水管网，当火灾发生时可快速启动，在规定时间内将消防水箱或消防水池的水加压输送到着火区域，满足大流量、高扬程的灭火供水需求。建模过程中完整还原了各部件的装配关系，包括泵壳与叶轮的配合间隙、联轴器的对中调整余量、轴承座的润滑腔结构、底座的安装孔位公差，这些细节能帮助结构设计人员在做泵站布局时提前校验干涉情况，比如检查泵组周边的检修通道宽度是否满足要求、

　　进出口管路的阀门安装位置是否会与泵体或电机产生碰撞、吊装作业时的吊点位置是否能避开周边管路。另外，泵体上的排气螺塞、放水螺塞位置也做了精准还原，在做管路系统设计时可提前预留排气阀、泄水管的安装空间，避免后期安装时出现操作空间不足的问题。对于设备选型人员来说，这个三维模型可直接导入到厂区或建筑的整体BIM模型中，完成消防水系统的整体装配校验，核对泵组运行时的振动范围是否会影响周边精密仪表的正常工作，核对泵组的重量是否匹配楼面的承重载荷要求。从结构设计的细节来看，泵脚与底座之间预留了减震垫的安装厚度空间，电机与底座之间的调整螺栓位置可实现轴系对中时的水平、高低微调，这些细节都是实际工程安装中必须考虑的要素，模型中没有做简化处理，能最大程度还原设备的真实安装状态，避免设计阶段出现尺寸偏差导致的现场安装返工问题。
