阿姆斯特朗克拉克卧式消防泵机组结构

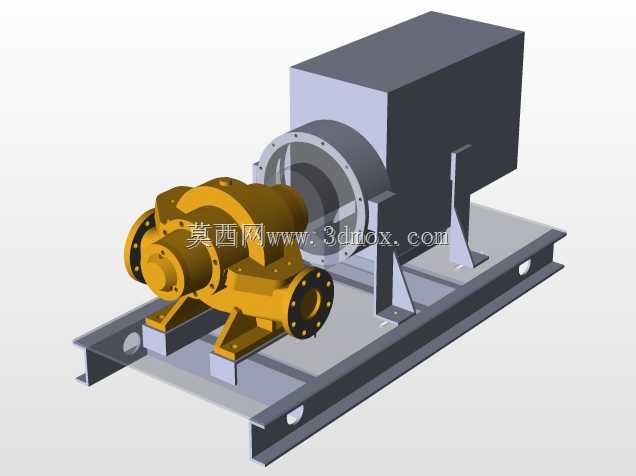

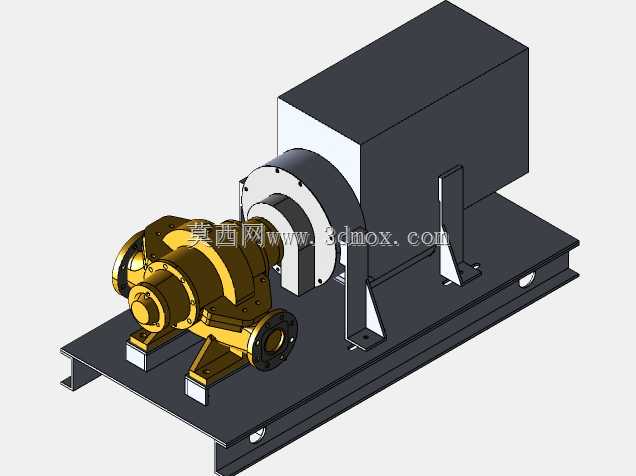

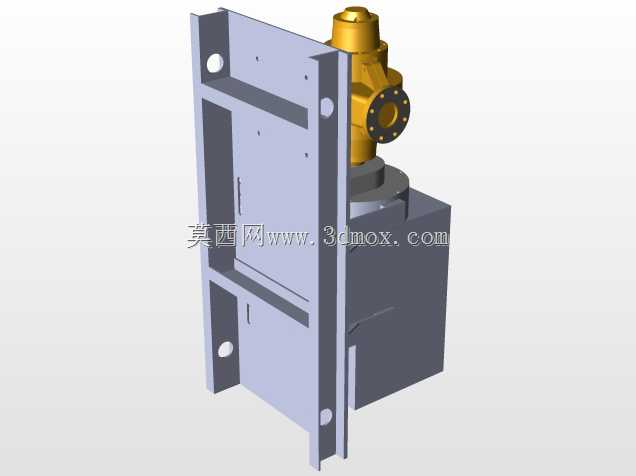

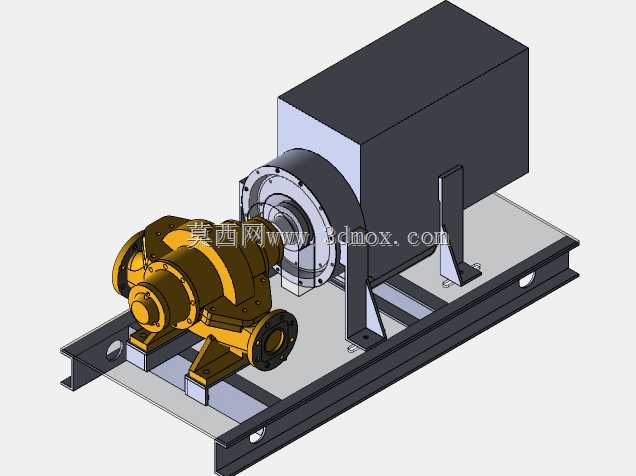

　　这套卧式消防泵机组的三维结构，完整还原了动力端与流体端的集成安装形态，在民用建筑消防供水、工业厂区消防稳压、仓储物流园区消防水系统搭建场景中，这类机组是核心供水执行单元，负责在火情触发时快速建立管网水压，将消防储水输送至喷淋、消火栓等终端灭火点位。从结构布局来看，模型采用共用撬装底座的集成设计，驱动电机与泵体通过联轴器直联，省去了中间皮带传动的冗余结构，既压缩了整机安装占地，也减少了传动环节的功率损耗，同时直联结构的对中精度更容易在安装阶段保证，后期运维时的同轴度校准工作量也相应降低。泵体部分采用双吸式流道结构设计，相比单吸离心泵，双吸结构的叶轮进水对称分布，能有效平衡运行时的轴向水力推力，降低轴承端的轴向载荷，

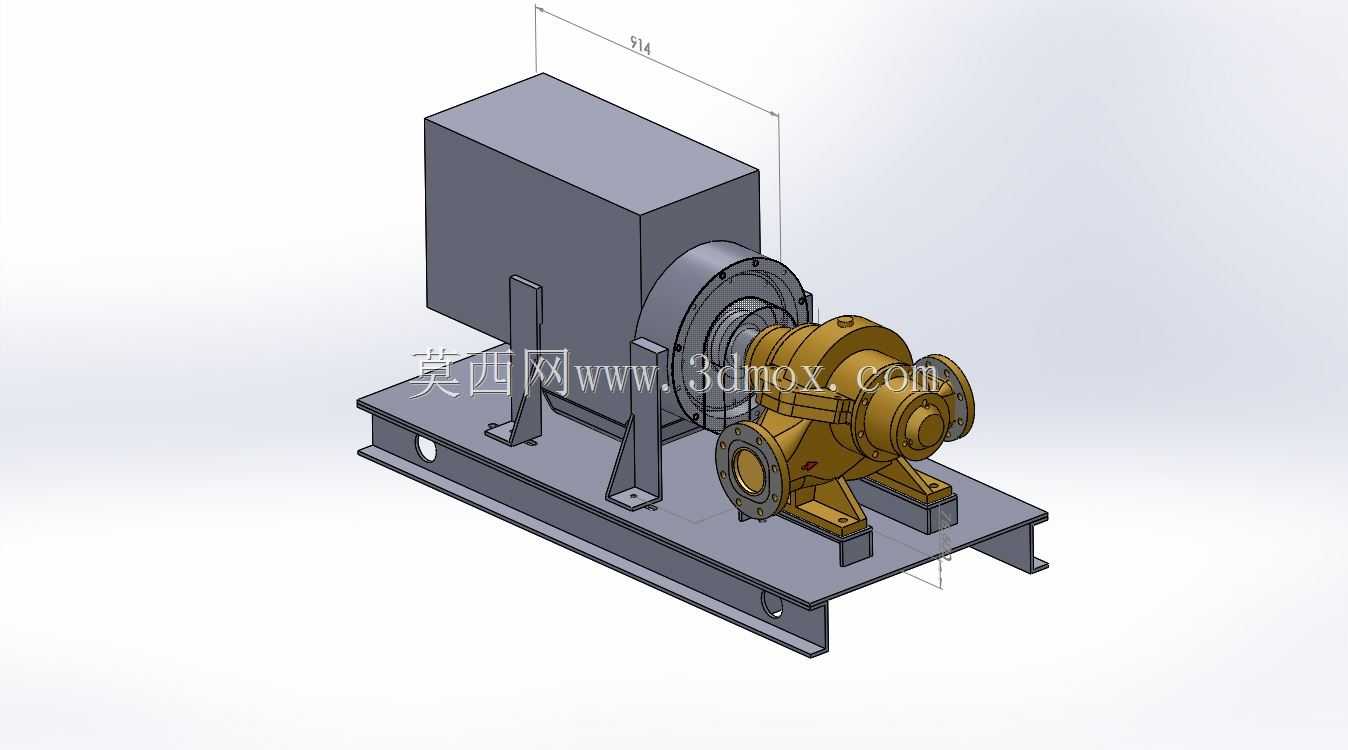

　　延长轴承部件的更换周期，同时双吸流道的进水截面积更大，相同流量工况下的进口流速更低，不容易在泵腔进口处产生气蚀，对消防供水系统常见的瞬时大流量启动工况适应性更强。撬装底座采用型钢焊接成型结构，底座上预留了电机安装调节腰型孔、泵体定位螺栓孔，同时底座两端设置了吊装孔位，方便整机在车间预制完成后整体吊装运输到现场，减少现场安装的配对加工工作量；底座表面预留的地脚螺栓安装位，匹配常规混凝土设备基础的预埋螺栓间距，安装时无需额外对底座进行二次打孔加工。从安装边界来看，整机的长度方向尺寸覆盖电机尾端到泵体出口法兰端面，宽度方向以底座两侧型钢外沿为最大边界，高度方向从底座底面到电机接线盒顶端为最高安装尺寸，

　　现场布置时需要在电机侧预留足够的接线操作空间，泵体进出口端预留法兰对接、阀门安装的操作距离，同时泵体上方的排气旋塞位置需要预留日常排气操作的空间，避免后期运维时无法操作排气。设计过程中，动力端与流体端的对中基准统一以撬装底座的加工面为公共基准，电机安装面、泵体安装面在底座焊接后统一进行铣削加工，保证两个安装面的平面度与平行度，降低现场安装时的对中难度；泵体的进出口法兰采用标准消防法兰尺寸，匹配常规消防管网的法兰规格，无需额外配置转换法兰即可完成管路对接。泵体的轴承端设置了可拆卸的轴承压盖，日常维护时不需要拆解泵体主壳体即可完成轴承检查、润滑脂补充的操作；机械密封的安装位置预留了拆卸空间，密封件失效时可以快速完成更换，

　　减少停机维护时间。在实际工况适配方面，这套泵组的结构设计兼顾了长期待机、瞬时启动的使用特性，电机与泵体的转动部件经过动平衡校准，启动时的振动幅值控制在较低范围，不会对相连的消防管网造成额外的振动冲击；泵壳采用加厚铸铁材质，能够承受消防系统瞬时启停产生的水锤压力，避免泵壳在水锤冲击下出现开裂渗漏。模型中完整呈现了泵体的支脚结构、电机的支撑筋结构，这些细节结构在建模时都按照实际受力路径做了加强设计，电机支撑筋从底座安装面延伸到电机壳体贴合面，能够承载电机运行时的静载荷与启动瞬时的扭矩反力，避免长期运行后支撑结构出现变形偏移。进出口法兰的螺栓孔位置、密封面尺寸都严格匹配对应压力等级的法兰标准，管路对接时的密封面贴合度能够得到保证，减少高压供水时的法兰渗漏风险。
