450千瓦卧式双吸离心泵成套机组结构

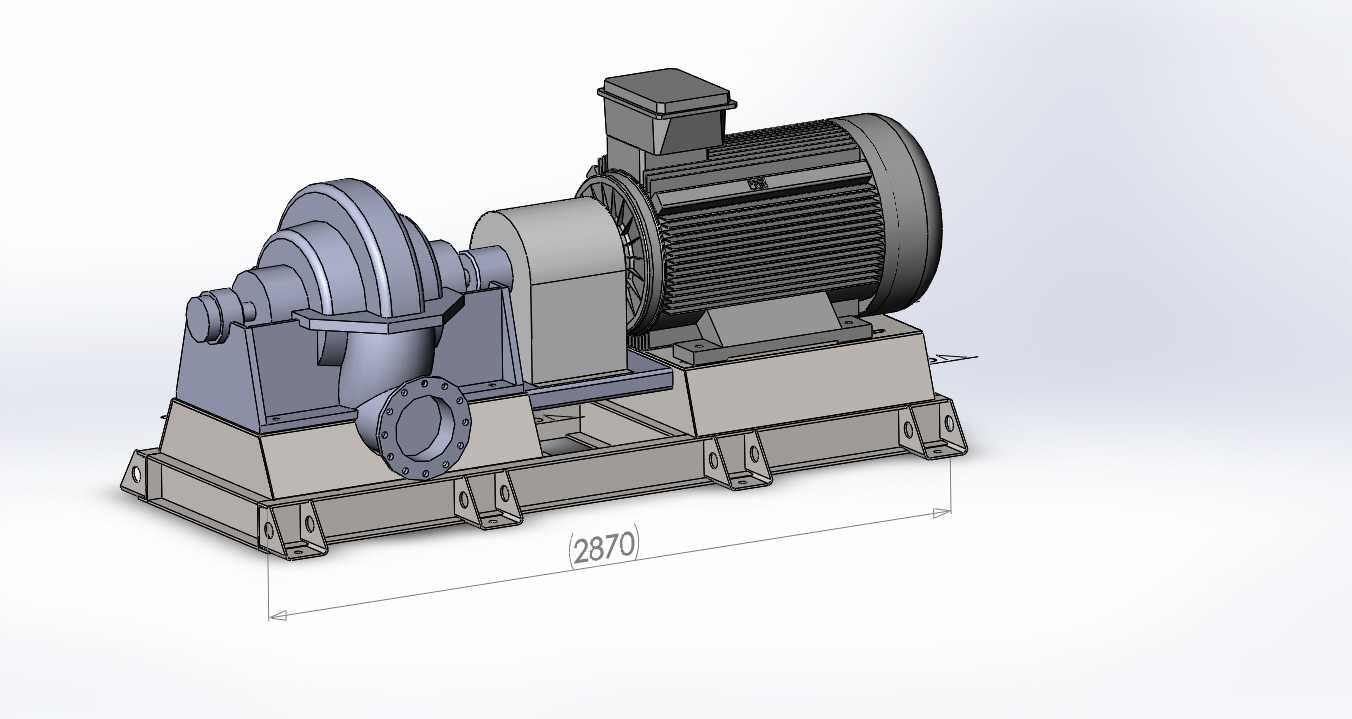

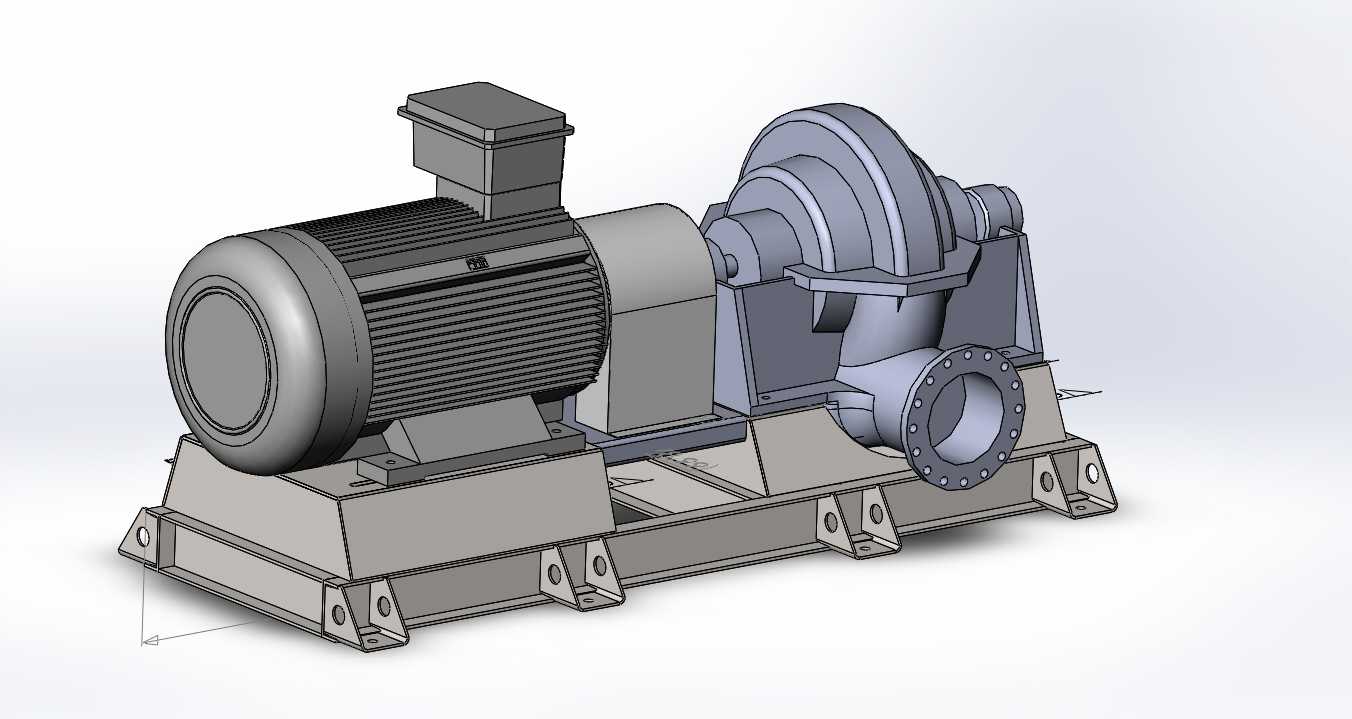

该泵组为卧式单级双吸离心式输水成套设备，主要面向市政供水主管网增压、大型工业循环水系统、长距离输水干线、火电厂循环冷却水输送、大型水利调水工程、工矿企业生产供水等大流量输水场景，可输送常温清水或物理化学性质与水相近的介质，适配大流量、中等扬程的连续运行工况，是城镇供水、工业生产水系统中的核心水力输送设备。整套机组采用泵头与驱动电机同轴直联的共底座安装形式，将过流泵体、传动连接段、驱动电机集成在统一的焊接钢结构底座上，大幅减少现场安装的对齐找正工作量，提升机组运行的同轴度与稳定性，降低长期运行的振动偏移风险。泵体采用双吸式叶轮结构设计，介质从泵体两侧对称进入叶轮腔，可自动平衡轴向力，相比单吸离心泵具备更大的流量通过能力，同时降低叶轮单侧的水力载荷，延长轴承与密封件的使用寿命，泵壳采用水平中开式结构，检修时无需拆卸进出水管路与驱动电机，即可掀开泵盖完成叶轮、密封件的检查更换，大幅降低后期运维的时间成本。进出水法兰采用标准压力等级设计，可直接对接同口径的工业输水管道，泵体与电机之间设置刚性联轴器传递扭矩，联轴器外部配置安全防护罩，避免运行过程中杂物卷入或人员误触转动部件。底座预留多组地脚螺栓安装孔，适配混凝土基础的预埋固定需求，机组轴向总安装长度为2870毫米，安装时需预留足够的轴向操作空间用于后期检修拆卸，两侧及上方需预留管路连接、部件吊装的操作余量，进出水管道需设置独立支撑结构，避免管道重量直接加载在泵体法兰上造成壳体变形。设计过程中重点优化了泵体流道的水力线型，减少介质在流道内的涡流与水力损失，提升泵组运行效率，降低能耗；电机与泵体的安装位经过同轴度公差匹配设计，保证转动部件的运行同心度，减少运行过程中的振动与噪音；底座采用型钢焊接结构，具备足够的结构刚度，可承受机组运行过程中的动载荷，避免底座变形引发的轴系不对中问题。整套机组结构紧凑，安装便捷，运行稳定性强，可满足长时间连续运行的工况需求，适配多种大流量输水的工业与市政场景。
