四泵并联恒压供水增压泵站结构设计

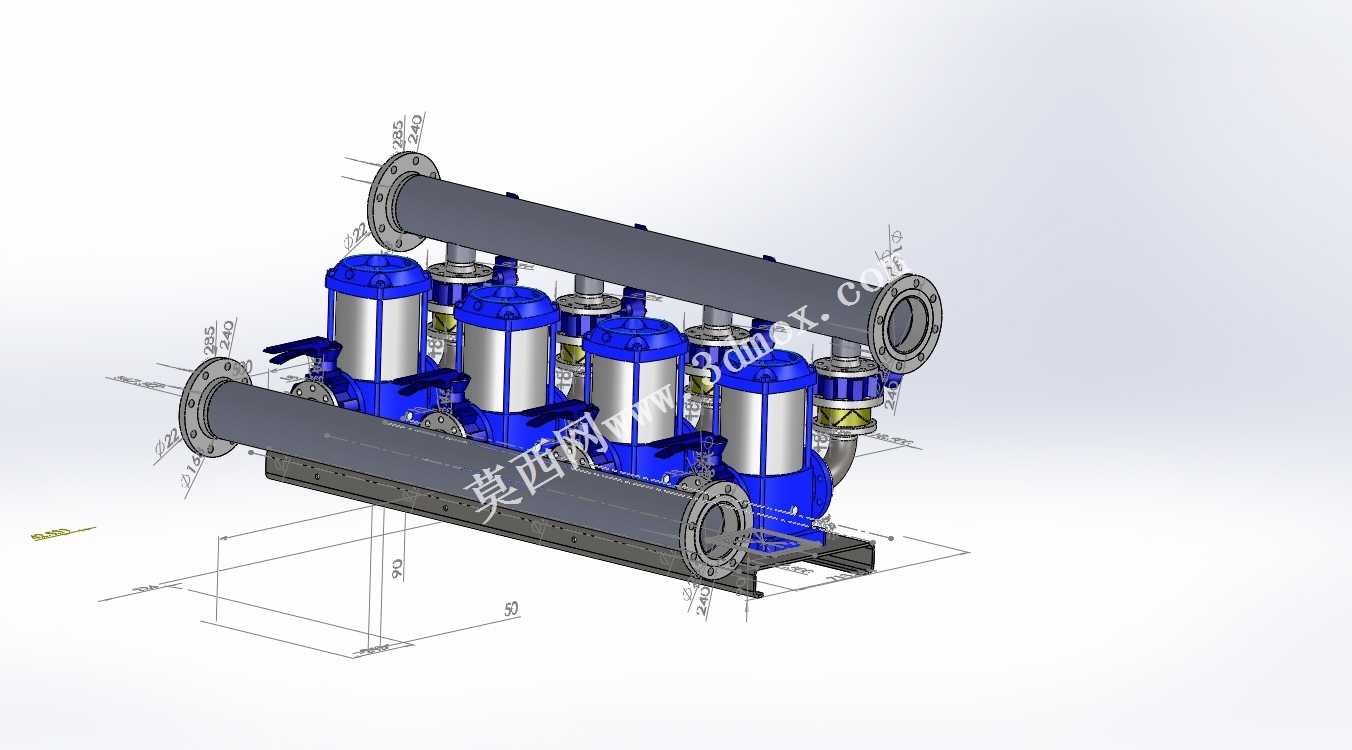

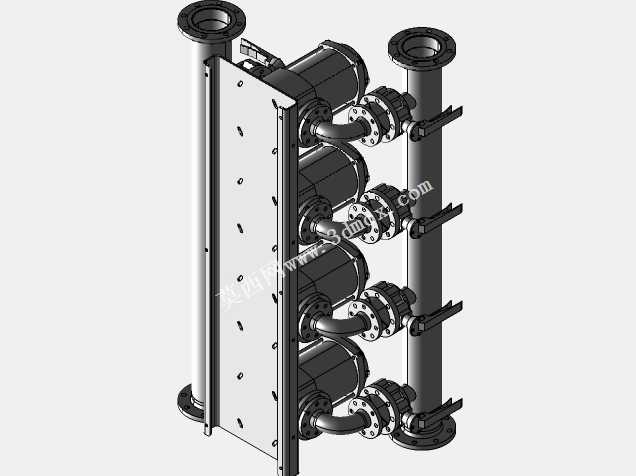

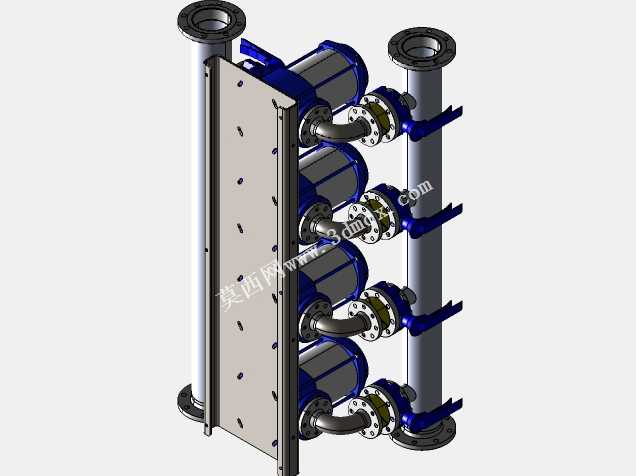

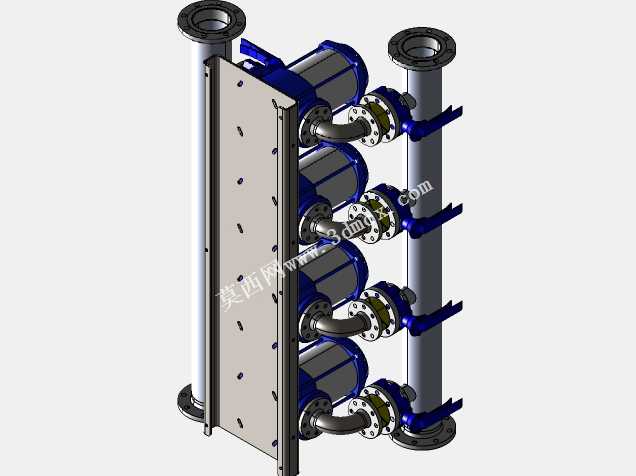

该泵站为四台水泵并联集成的恒压供水增压单元，主要应用于民用建筑二次供水、工业生产循环水增压、市政管网末端补压、中小型水厂输水加压等场景，可替代传统单泵大流量配置方案，通过多泵组合调度适配不同时段的流量波动需求，避免单泵长期偏离高效区间运行造成的能耗浪费，同时具备冗余备份能力，单台泵检修维护时其余泵组仍可维持基础供水能力，大幅降低供水系统断供风险。整套设备采用上下双汇流母管的布局设计，进水母管与出水母管平行布置于泵组上下两侧，每台泵的进出口均通过法兰与对应母管连接，母管两端预留法兰接口可直接对接现场进出水管路，无需额外制作复杂转接管线。泵组统一安装在一体式焊接钢结构底座上，底座预留地脚安装孔位，可直接固定于混凝土设备基础，安装时仅需校准底座水平度即可完成整体定位，大幅缩减现场安装施工周期。设计阶段充分考虑了管路流道的平顺性，母管与泵体连接位置采用圆弧过渡结构，减少直角弯头造成的局部水头损失，降低泵组运行的汽蚀风险。每台泵进出口位置预留了仪表安装接口，可按需加装压力传感器、温度传感器与阀门组件，实现运行状态的实时监测与单泵隔离检修。设备整体布局紧凑，四台泵沿底座长度方向等距排列，相邻泵体之间预留足够的操作空间，方便日常运维时的盘车、密封件更换等操作，上下母管的间距经过精准核算，既保证管路连接的操作空间，又控制整体设备高度，适配多数地下水泵房、设备间的层高限制。底座设计兼顾了承重与减震需求，钢结构框架采用型材焊接成型，可承受满水运行状态下的整体重量，泵体与底座之间可加装减震垫，降低运行时的振动传递，减少设备运行噪音对周边环境的影响。整套泵站的设计兼顾了运行效率、安装便捷性与运维便利性，是流体输配系统中集成化增压设备的典型结构方案。
