集成式消防泵站成套供水设备结构

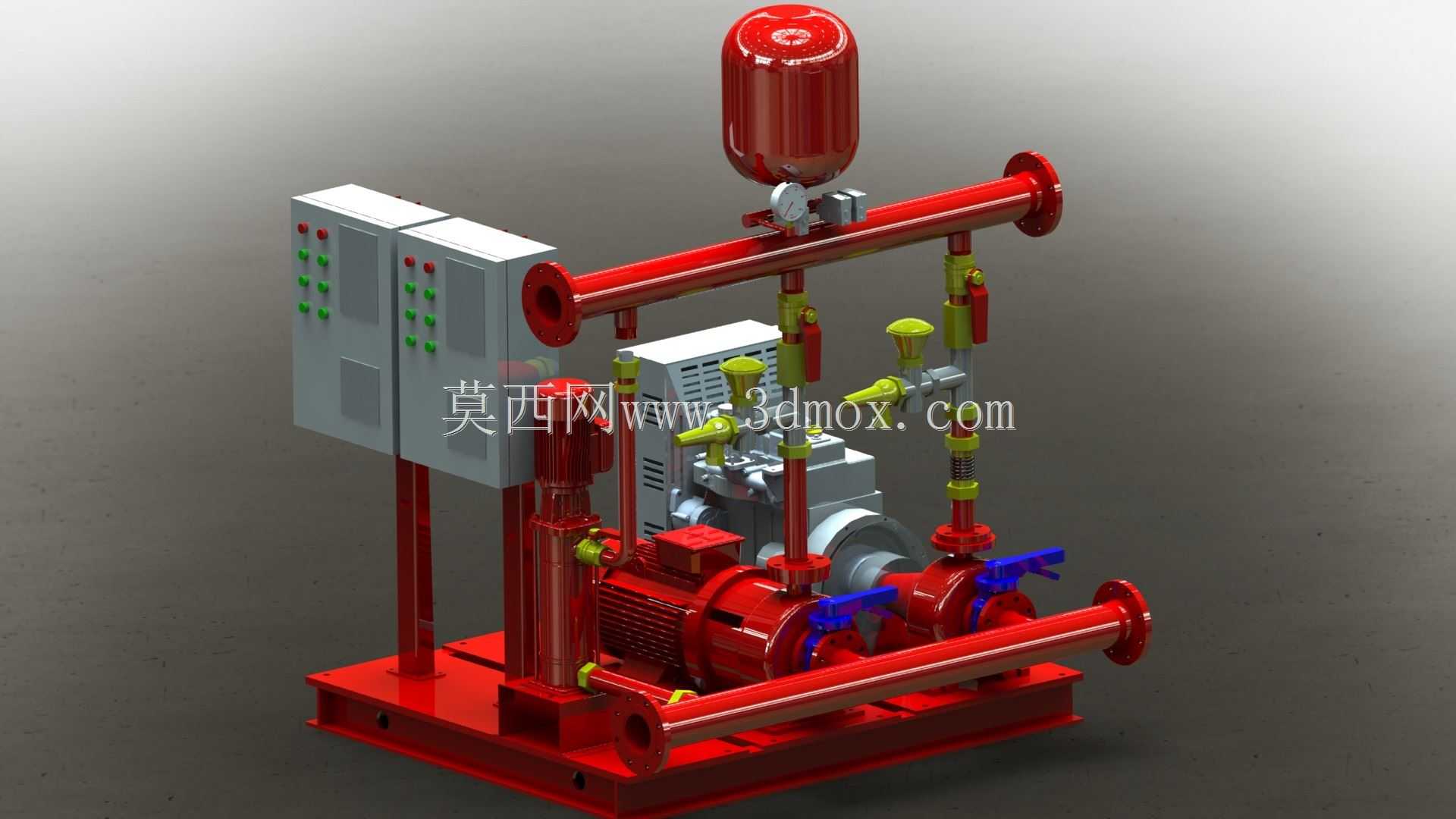

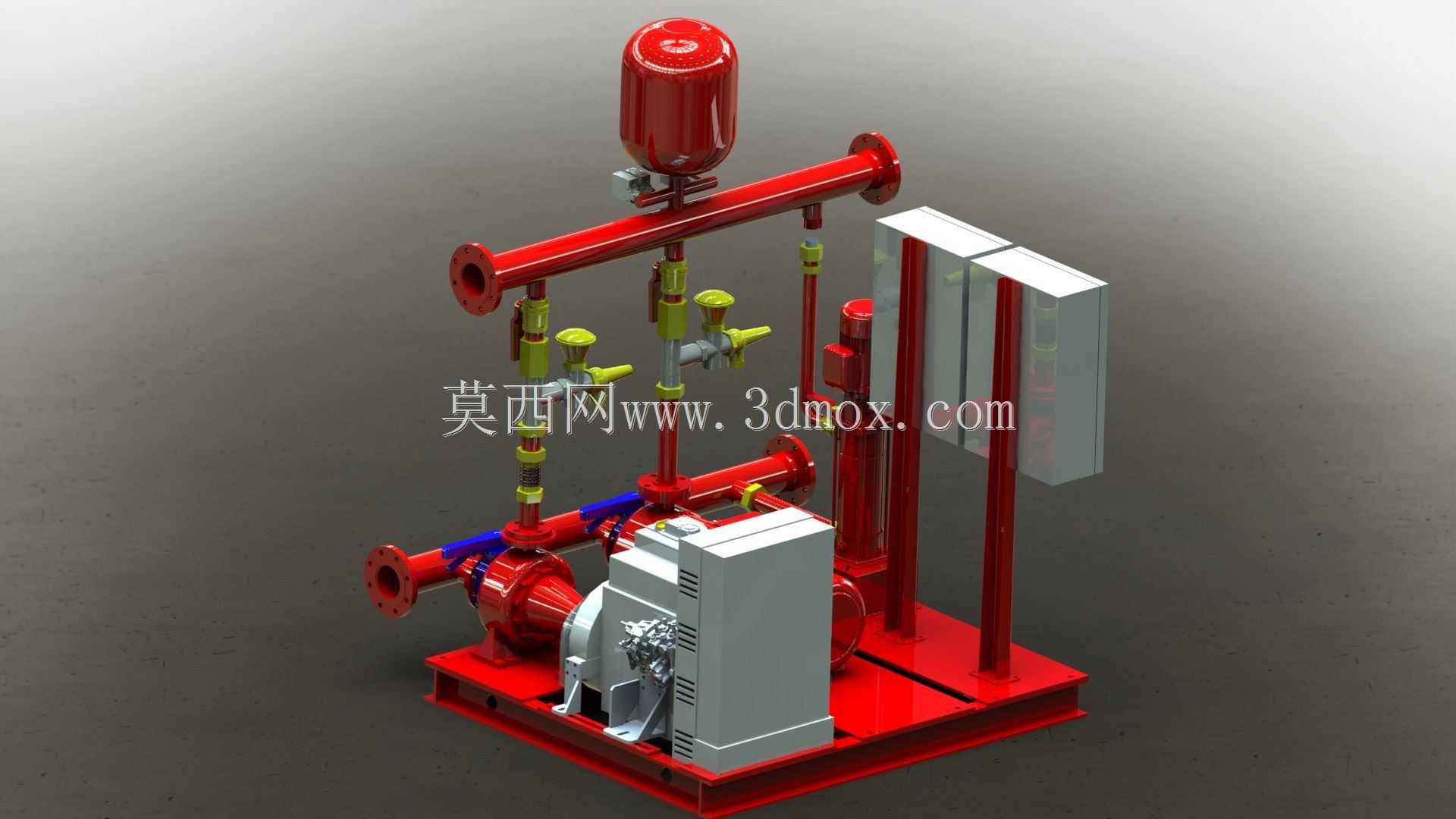

　　这套集成式消防供水成套设备，主要面向民用建筑、工业厂区、仓储物流园区的固定消防给水系统场景使用，核心作用是在火灾工况下持续提供满足压力、流量要求的消防用水，同时兼顾日常管网稳压保压，避免消防管网因压力不足无法触发末端喷淋、消火栓出水的问题。整套设备采用撬装集成式设计思路，所有功能部件全部预装在共同的钢制底座上，现场安装时仅需对接进出水主管路、供电线路及控制信号线路即可完成部署，大幅减少现场管路焊接、部件对位的施工工作量，也能避免现场散件安装带来的同轴度偏差、密封面错位等安装隐患。

　　从功能配置来看，整套设备配置了两类动力泵组：一类是大流量主消防泵，包含柴油机驱动与电力驱动两个动力源，双动力配置的逻辑是规避单一供电中断带来的泵组失效风险，哪怕厂区出现市电断电的极端情况，柴油机驱动泵组仍可快速启动投用，保障消防供水不中断；另一类是小流量稳压泵（jockey泵），日常工况下主管网压力出现小幅下降时，稳压泵会自动启动补压，无需启动大流量主泵，既降低日常运行能耗，也能减少主泵频繁启停带来的机械磨损。泵组出口端配置了止回阀、检修闸阀，止回阀的作用是防止停泵时管网水倒流造成泵组叶轮反转，检修闸阀则用于单台泵故障隔离时截断管路，不影响整套系统其他泵组的正常运行。

　　管路系统采用上下双横管的汇流设计，下部横管为进水汇流管，对接消防水池出水端，上部横管为出水汇流管，对接场区消防环网，上下横管之间通过立式支管分别连接各台泵组的进出口，支管上配置了压力传感器、压力表，可实时采集各节点压力数据传输至控制柜。顶部设置的隔膜式气压罐，核心作用是缓存管网压力波动，利用罐内预充气体的可压缩性，吸收水锤冲击，同时储存一定量的压力水，抵消小规模管网渗漏带来的压力下降，进一步降低稳压泵的启动频次。

　　配套的双控制柜分别对应电力泵组与柴油机泵组的控制，柜体面板设置了状态指示灯、操作按钮、压力显示仪表，可实现泵组自动轮换、故障自动切换、压力超限报警、远程信号传输等功能，柜体防护等级满足室内消防泵房的安装要求，接线端子全部预留到位，现场对接无需额外开孔改制。

　　从安装边界来看，整套撬装底座采用型钢焊接成型，底座上预留了地脚螺栓安装孔，安装时需保证基础平面水平度偏差不超过千分之二，避免泵组运行时出现异常振动；进出水主管的法兰接口采用标准压力等级法兰，对接时需保证法兰同轴度偏差小于2mm，密封垫采用耐水耐老化的橡胶材质，紧固螺栓需对角均匀施压避免法兰偏斜。设备周边需预留不小于0.8米的检修通道，满足日常巡检、部件更换的操作空间，控制柜前方操作通道宽度不小于1.2米，便于操作及故障排查。

　　设计过程中对管路的流道进行了优化，所有管路转弯处采用大半径弯头，减少局部水头损失，泵组进出口采用偏心异径管对接，避免管路存气造成气蚀损伤叶轮；所有过流部件的材质选型满足消防用水的水质要求，管路外表面采用防腐涂覆处理，红色涂覆符合消防设备的标识规范，可快速与其他工艺管路做区分。气压罐的安装位置设置在出水汇流管的最高处，便于排出管路内积聚的空气，避免气堵影响压力检测精度。整套设备的结构布局充分考虑了日常维护的便利性，过滤器、压力表、阀门等易损易耗件全部布置在人员可直接触及的位置，无需拆解其他部件即可完成更换操作，泵组与底座之间设置了减震垫，可吸收泵组运行时的振动，降低振动向基础及管路传递，减少运行噪音。
