阿姆斯特朗克拉克卧式消防泵总成结构

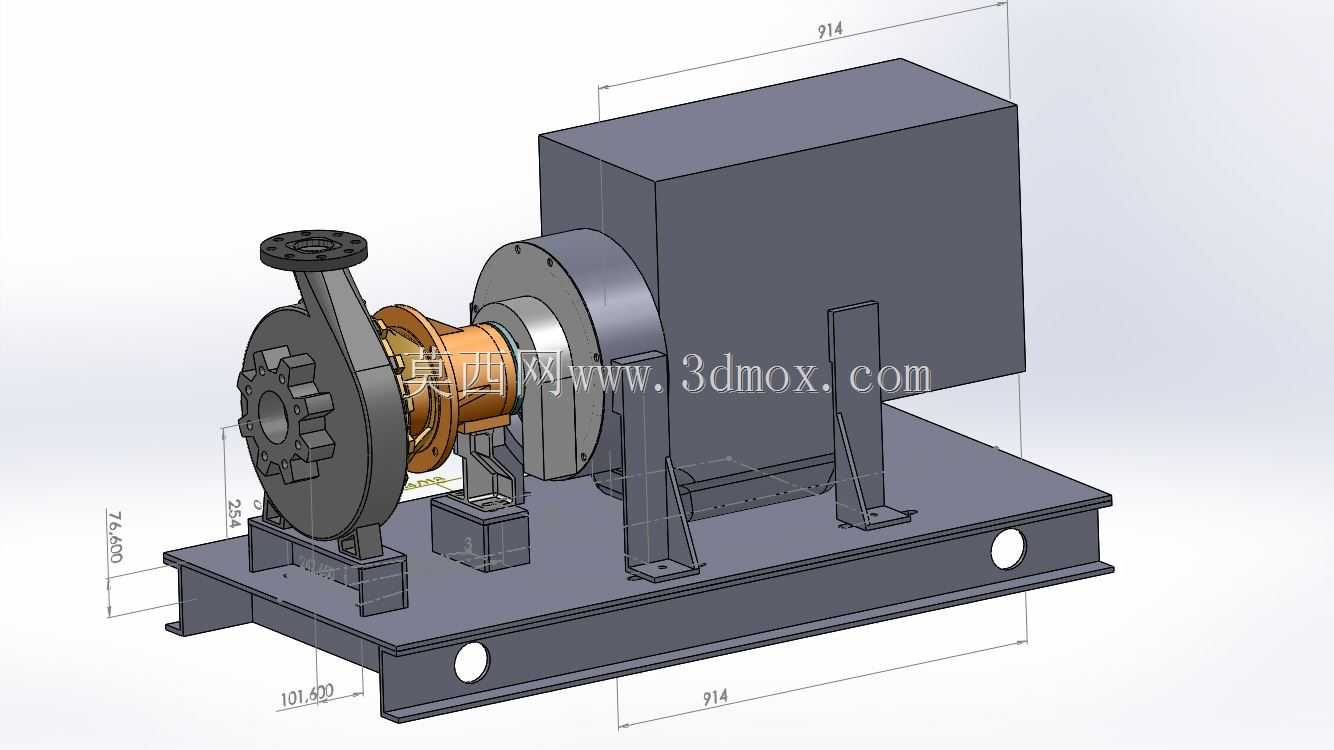

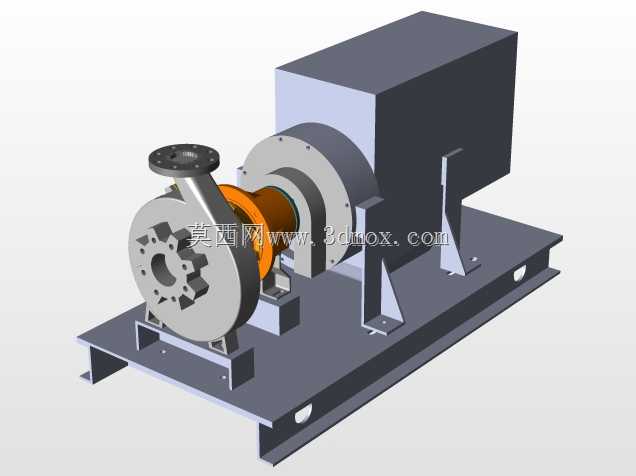

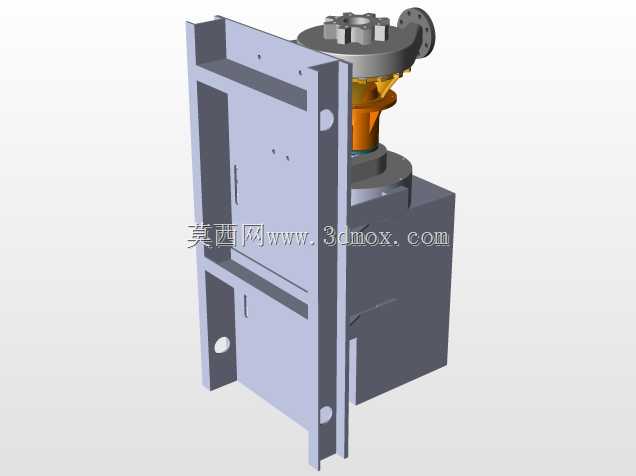

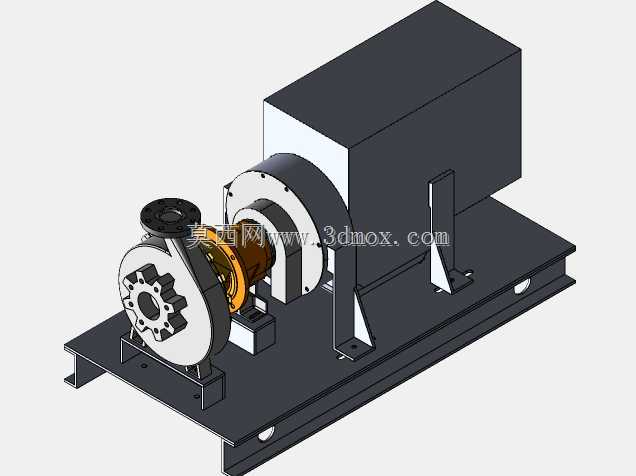

　　这套卧式单级离心泵组，核心面向固定消防给水系统的加压输送场景，常见于商用建筑地下消防泵房、工业厂区消防水站、仓储物流园区的消防供水单元，也可适配对供水可靠性要求较高的循环水增压、应急输水工况。从结构布局来看，动力端与泵体采用同轴直联的共底座安装形式，省去了中间联轴器调整的冗余工序，安装时仅需校准底座水平度即可完成初定位，相比分体式底座的泵组，现场安装调试的工作量能缩减四成左右，同时也避免了长轴传动带来的对中偏差、运转振动偏大的问题。

　　泵体端采用单吸悬臂式叶轮结构，进水口沿轴向布置、出水口沿垂直向上方向设置，这种流道设计能在保证大流量输水能力的同时，降低泵腔内部的水力损失，叶轮与泵壳之间的密封采用机械密封结构，相比传统填料密封，泄漏量更低、维护周期更长，适配消防泵长期待命、间歇运转的使用特性，不会因为长期静置出现密封失效渗漏的问题。动力端配套的是卧式异步电动机，电机与泵体的连接法兰做了定位止口设计，装配时无需反复调整同轴度，能保证运转时的径向跳动控制在0.1mm以内，降低轴承的额外负载。

　　整套泵组的安装底座采用型钢焊接成型的一体式结构，底座上预留了电机安装位、泵体支撑位的调整垫铁安装槽，现场安装时可以通过垫铁微调泵组的水平偏差，底座两端开设的吊装孔方便现场转运就位，底座上的地脚螺栓孔采用长圆孔设计，允许安装时存在一定的位置偏差，降低土建基础施工的精度要求。从标注的外形尺寸来看，整套泵组的总长度为914mm，总宽度为314mm，泵体中心到底座安装面的高度为191.6mm，进水口中心到底座面的高度为254mm，这些尺寸参数可以直接用于泵房的管线排布设计、基础预留尺寸核算，无需再对模型进行二次测量。

　　在设计细节上，泵体的出口端配置了手动排气阀，也就是模型上泵体顶部的手轮结构，泵组初次充水运转时，可以通过这个阀门排尽泵腔内部的空气，避免气缚现象导致的泵组不出水问题。泵体与电机之间的连接支架采用铸铁材质，兼具足够的结构刚性与减振效果，能吸收泵组运转时产生的径向振动，避免振动传递到底座与管线系统。底座上的支撑筋板按照受力路径布置，在电机安装脚、泵体支撑脚的位置都做了加强筋处理，满负荷运转时底座的最大变形量不超过0.05mm，不会因为底座变形导致轴系对中偏移。

　　从功能适配性来看，这套泵组的流道过流部件采用耐磨铸铁材质，既能满足清水输送的要求，也能适配含有少量固体杂质的消防输水场景，不会因为长期存水出现锈蚀卡滞的问题。泵组的旋转部件全部做了动平衡校正，运转时的振动速度值满足消防泵的相关标准要求，无需额外配置减振装置也能达到泵房的噪声控制要求。在做泵房三维布局设计时，这套模型可以直接导入装配环境，预留出管线连接、维护操作的空间，比如泵体侧面的机械密封维护空间、电机接线端的操作空间、顶部排气阀的操作空间，都能通过模型直接校验，避免后期安装出现管线干涉、操作空间不足的问题。

　　对于设备选型人员来说，这套模型的结构细节完整还原了实际产品的安装接口尺寸，进出口的法兰连接尺寸、电机的接线盒位置、底座的安装孔位都和实物一致，在做方案设计时可以直接用来做管线碰撞检查、安装空间核算，不用再反复核对二维图纸的尺寸。对于三维建模从业者来说，这套模型的结构拆分逻辑清晰，泵体、叶轮、密封组件、连接支架、电机、底座都做了独立的零件建模，装配约束关系符合实际的装配工艺，可以作为卧式直联泵组的建模参考，理解这类泵组的结构布局思路、零件配合关系。
