齿轮齿条往复滑动传动机构模型

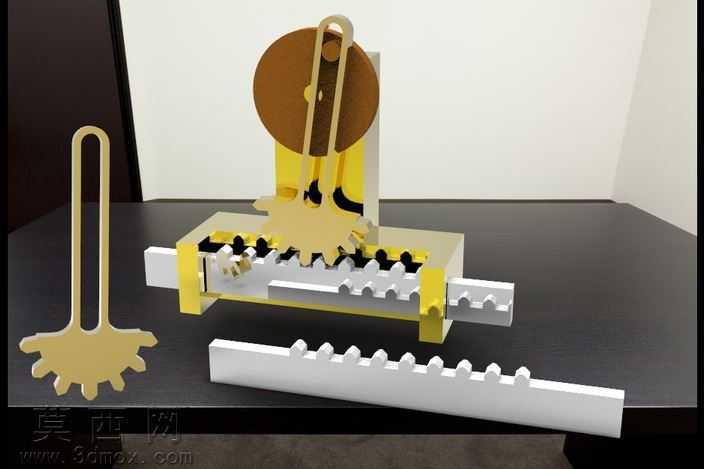

本作品为齿轮齿条配合的往复滑动传动机构三维模型，建模过程严格遵循机械传动设计规范，在SolidWorks软件中完成全参数化建模，所有零件尺寸均按照机械设计手册中齿轮齿条啮合的标准参数设定，保证齿形参数、啮合间隙符合实际加工装配要求。建模阶段首先完成单个标准直齿圆柱齿轮的参数化绘制，通过方程式驱动齿廓渐开线生成精准齿形，再根据滑动行程需求确定齿条长度与齿距参数，完成滑动栏、滑块、支撑基座等配套零件的建模，所有零件均添加合理的装配约束，完整还原机构实际运动逻辑。渲染阶段采用Keyshot完成材质与场景搭建，金属传动零件分别赋予哑光铝合金与抛光黄铜材质，基座部分采用磨砂工程塑料材质，通过三点布光方案突出零件轮廓与装配关系，清晰展示齿部啮合细节与滑动导轨的配合结构。结构设计上，该机构通过带拨杆的偏心轮与齿轮同轴转动，驱动带齿槽的滑动栏带动齿轮做定轴转动，齿轮与下方双齿条交替啮合，实现齿条的直线往复滑动输出，整套机构无冗余零件，传动路径清晰，可直观展示旋转运动转换为直线往复运动的机械原理。设计思路围绕机械原理教学演示需求展开，在保证传动功能完整的前提下简化了非关键结构，让观察者可以清晰看到每一处传动配合的细节，拨杆与滑动栏滑槽的间隙、齿轮齿条的啮合侧隙、滑块与导轨的配合公差均按照实际演示模型的装配要求设置，既保证运动仿真时无干涉卡顿，也能直观呈现机构的运动逻辑，可用于机械原理教学演示、传动方案验证等场景，模型装配层级清晰，零件可单独导出用于工程图生成或3D打印制作实物演示教具。
