内燃机顶置凸轮轴配气机构总成结构

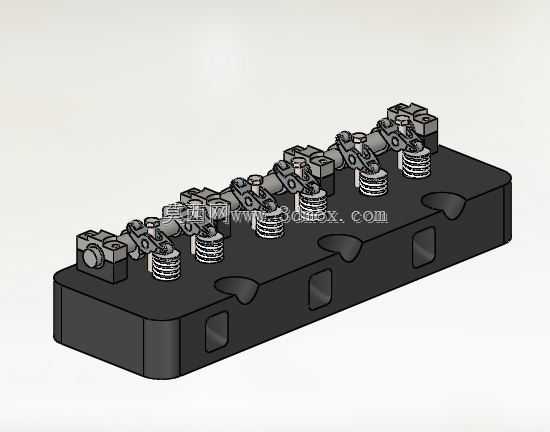

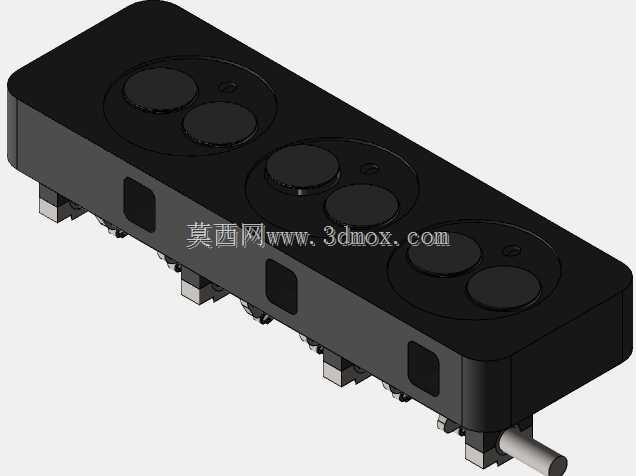

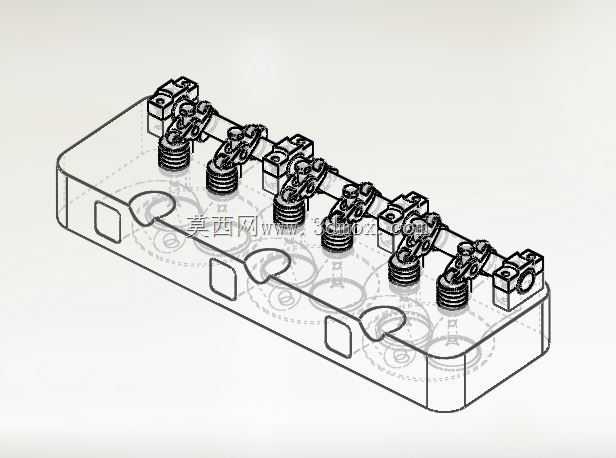

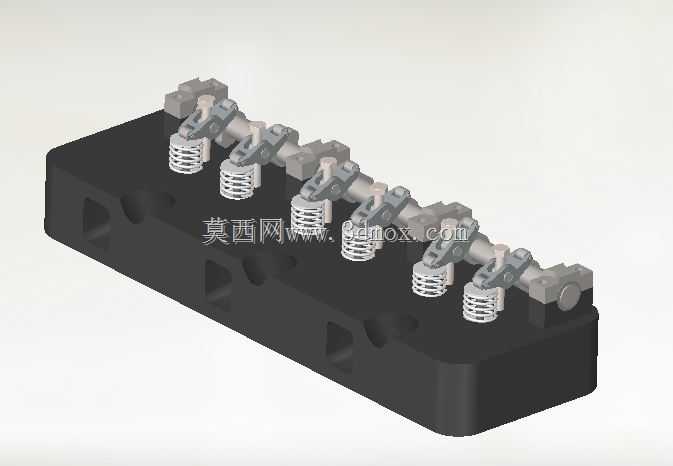

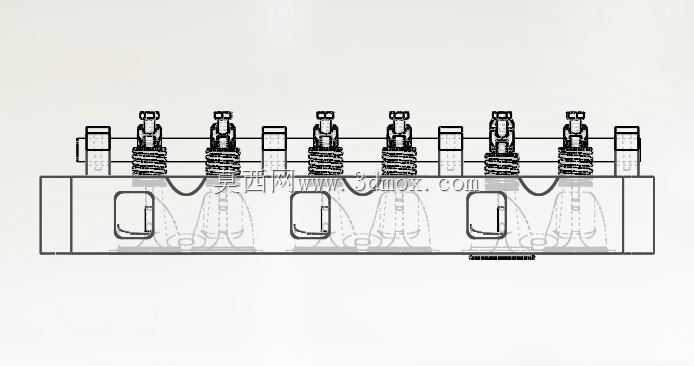

　　这套配气机构总成是内燃机顶置凸轮轴结构的核心组成部分，日常在小排量乘用车汽油机、小型通用动力机械的气缸盖上部安装，直接决定发动机进排气门的开闭时序与升程控制精度，是影响发动机动力输出、燃油消耗率与排放表现的关键结构单元。从实际装车场景来看，该总成直接固定在气缸盖顶面的加工基准面上，所有摇臂支点、凸轮轴轴承座的安装平面都需要与缸盖顶面的平面度公差控制在0.05mm以内，避免安装后凸轮轴转动卡滞、摇臂受力偏磨的问题。整套结构的安装边界需要匹配缸盖上部的螺栓孔位布局，横向总长度对应直列六缸机型的缸心距累加尺寸，宽度方向不超出缸盖顶面的气门室罩盖安装轮廓，高度方向预留出气门弹簧压缩后的极限行程空间，不会与气门室罩盖内壁发生运动干涉。

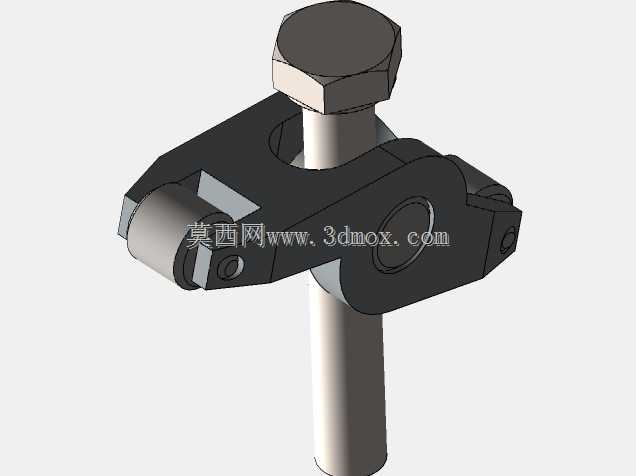

　　从功能特性来看，这套总成集成了凸轮轴本体、摇臂分总成、安装支架、气门弹簧、凸轮衬套、传动连杆等核心零件，凸轮轴转动时，凸轮型面会推动摇臂绕支点摆动，克服气门弹簧的预紧力下压气门杆，完成进气或排气门的开启动作；当凸轮基圆段与摇臂接触时，气门弹簧的回弹力会带动摇臂复位，让气门紧密贴合气门座圈实现密封，整个动作循环完全匹配发动机的点火顺序与配气相位要求。设计过程中，凸轮型线的升程段采用了等加速-等减速曲线设计，避免气门开启和关闭瞬间出现过大的冲击载荷，减少气门落座时的敲击噪音与密封面磨损；摇臂与凸轮接触的端面设计了圆弧过渡结构，降低接触应力的同时减少滑动摩擦阻力，部分工况下还可以在该端面镶嵌耐磨合金片，延长高转速工况下的零件使用寿命。

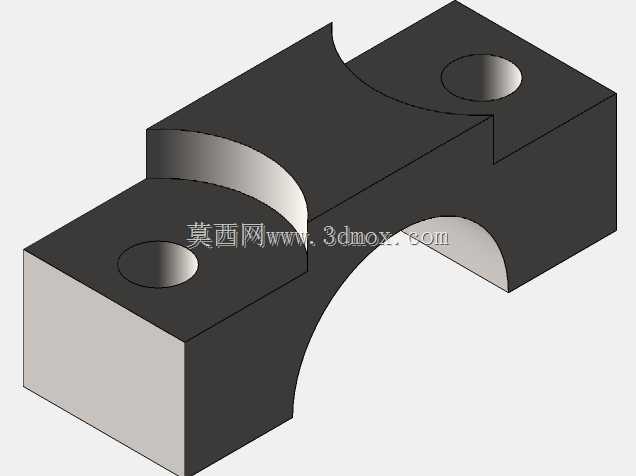

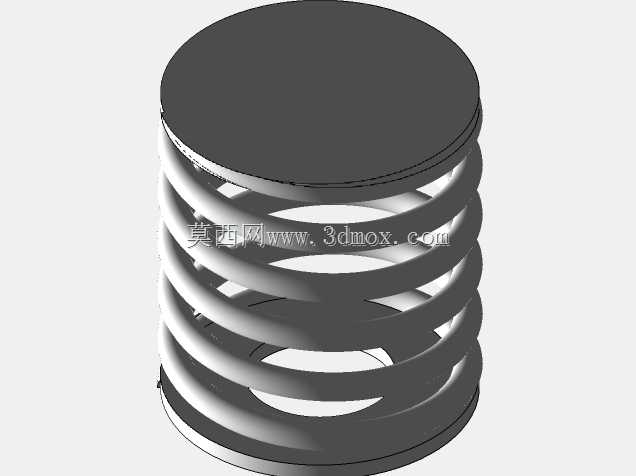

　　气门弹簧的选型匹配了凸轮轴最高设计转速下的惯性力要求，弹簧刚度经过反复校核，既保证高转速下气门不会出现飞脱现象，也不会因为刚度过大导致凸轮轴驱动扭矩过高、配气机构摩擦损失增大。凸轮衬套采用了铜基粉末冶金材质，内嵌油槽结构，安装后可以与缸盖上部的润滑油道连通，发动机运转时压力机油会持续进入衬套与凸轮轴轴颈的配合间隙，形成稳定的油膜润滑，避免干磨导致的轴颈拉伤。安装支架的定位销孔与缸盖顶面的定位销采用过盈配合，保证整个总成的安装位置精度，不会因为发动机长期运转的振动出现位置偏移，导致配气相位出现偏差。

　　在实际维修与装配场景中，这套总成的零件拆分顺序需要严格遵循工艺要求，拆卸凸轮轴轴承盖时要按照从两端到中间的顺序分次松开螺栓，避免凸轮轴因为受力不均出现弯曲变形；装配时要在所有摩擦面预先涂抹干净的机油，保证初次启动时的润滑条件。摇臂的支点球头需要与摇臂座的球窝完全贴合，安装后要手动转动凸轮轴检查每个摇臂的动作是否顺畅，有没有卡滞或者偏磨的情况，同时测量每个气门的冷态间隙，保证间隙值在设计要求的范围内，避免热机后气门关闭不严或者间隙过大导致的配气机构异响。这套结构的设计充分考虑了量产装配的工艺性，所有螺栓的规格尽量统一，减少装配线上的工具切换频次，零件的公差带设置也兼顾了加工成本与装配精度要求，适合大批量流水线生产装配。
