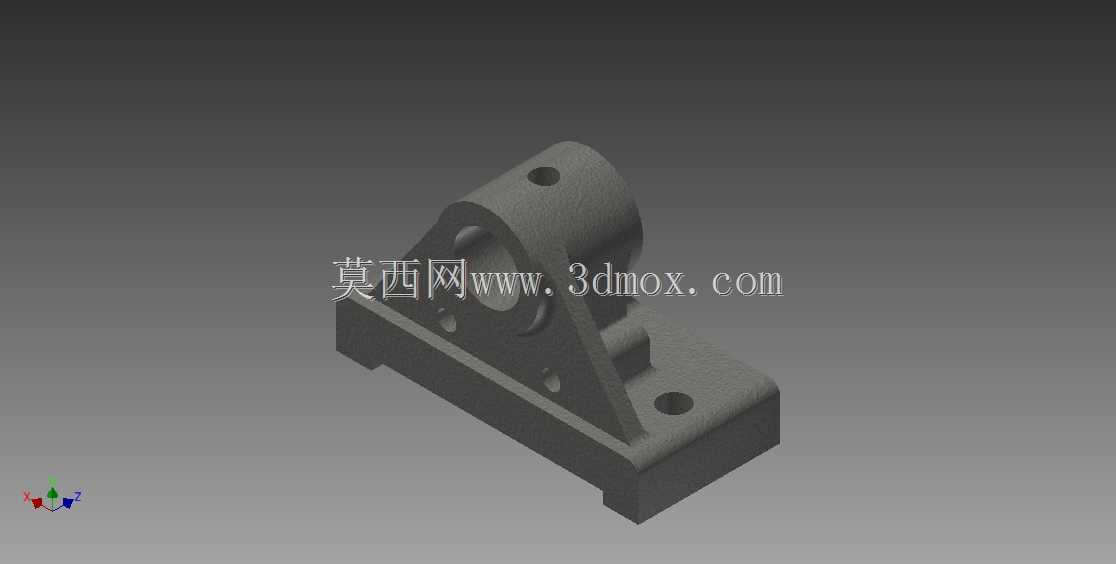

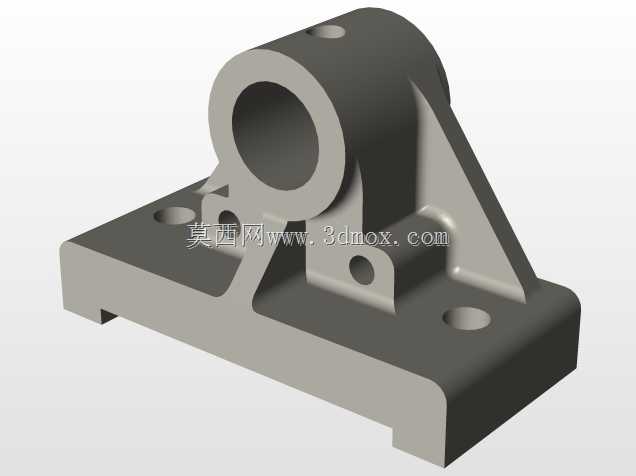

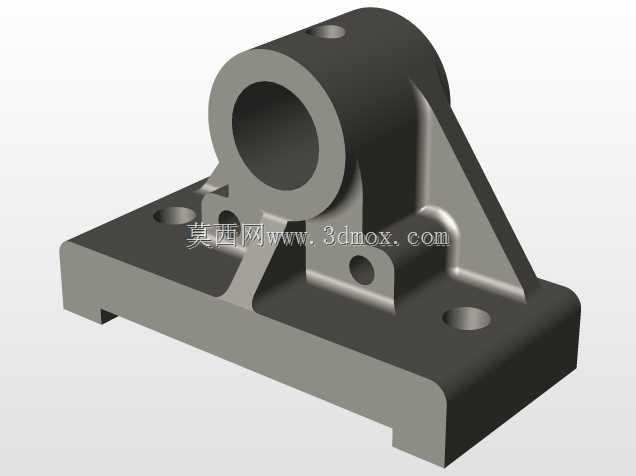

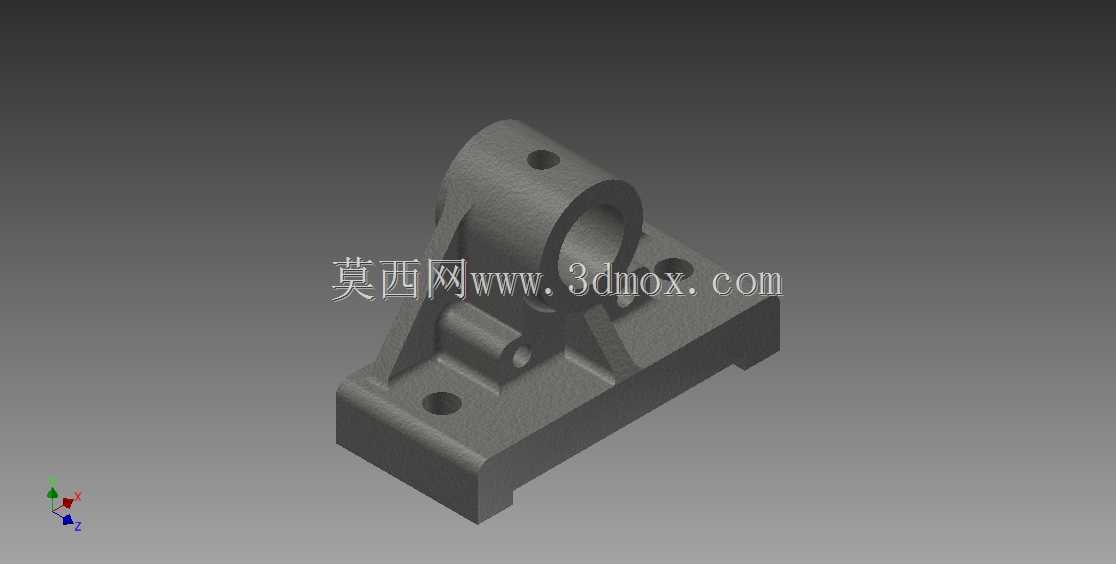

立式带加强筋剖分式轴承支撑座结构

　　在各类带旋转轴系的工业设备中，这类带加强筋的立式轴承支撑座是轴系定位的核心承载部件，常见应用场景覆盖输送线传动辊组、小型机床主轴副、农用机械动力输出端、纺织设备罗拉支撑位等需要对旋转轴提供径向与轴向约束的工位，区别于整体式滑动轴承座，该结构的轴承安装孔为贯通式设计，可适配标准深沟球轴承、圆锥滚子轴承等多种外购标准轴承件，无需额外定制轴瓦，大幅降低备件替换的成本与周期。从实际使用的功能特性来看，该支撑座的底座采用带定位止口的矩形安装面，四个沉头安装孔分布在底座四角，安装时可通过螺栓直接固定在设备的安装机架平面上，底座两侧的凸台结构可避免安装时螺栓与侧面加强筋发生干涉，同时底座底面预留的0.2mm深度浅槽，可在安装时填充密封胶，

　　适配有切削液、粉尘飞溅的加工工位，减少杂质进入轴承安装腔的概率。支撑立板与底座之间设置了三角形加强筋，筋板厚度根据轴承额定动载荷匹配设计，可抵消轴系运转时产生的倾覆力矩，避免立板在长期交变载荷下出现疲劳变形，轴承安装孔的上下端面均设置了轴承定位台阶，台阶高度与标准轴承的外圈宽度匹配，安装时可直接将轴承压入至台阶面完成轴向定位，无需额外加装轴承端盖的定位隔套，减少装配环节的零件数量。在设计思路上，该结构优先考虑了加工工艺性与装配便利性，所有棱边均做了R2-R3的铸造圆角，适配砂型铸造的批量生产要求，减少铸造应力集中的风险；轴承安装孔的同轴度公差控制在0.02mm以内，端面与孔轴线的垂直度公差为0.015mm，

　　可保证轴承安装后旋转轴的径向跳动量符合通用机械的精度要求；侧面预留的注油孔位置正对轴承滚道区域，可在不拆卸端盖的情况下完成润滑脂加注，适配长期连续运转的设备维护需求。从安装边界尺寸来看，底座的总长度适配常用的100-150mm中心高的轴系安装需求，安装孔的孔距符合通用机械安装基座的孔系标准，可直接替换同规格的老旧轴承座，无需对原有设备的安装面进行二次加工；轴承安装孔的内径覆盖常用的20-40mm轴径范围，可根据实际承载需求选配对应内径的轴承，无需修改支撑座的主体结构。在实际选型应用中，需要注意该支撑座的额定静载荷匹配轴系的最大径向载荷，当轴系存在较大轴向载荷时，可配合孔用弹性挡圈对轴承外圈进行轴向限位，

　　避免轴承在启停冲击下出现轴向窜动；立板侧面的小型凸台结构可用于安装传感器支架，实时监测轴承的运转温度与振动数据，适配设备状态监测的改造需求。这类支撑座的结构设计没有冗余的装饰性特征，所有几何特征均服务于承载、安装、维护的实际需求，铸造后仅需要对安装底面、轴承安装孔、定位台阶面进行机加工即可达到使用精度，加工工序少，批量生产的良品率高，在中小载荷的通用机械传动场景中具备很高的通用性，可大幅缩短设备设计阶段的非标零件开发周期，设计人员仅需要核对安装孔距、轴承孔内径、中心高三个核心参数即可完成选型，无需重新绘制整套零件图纸。
