两款不同安装结构的轴台轴承组件

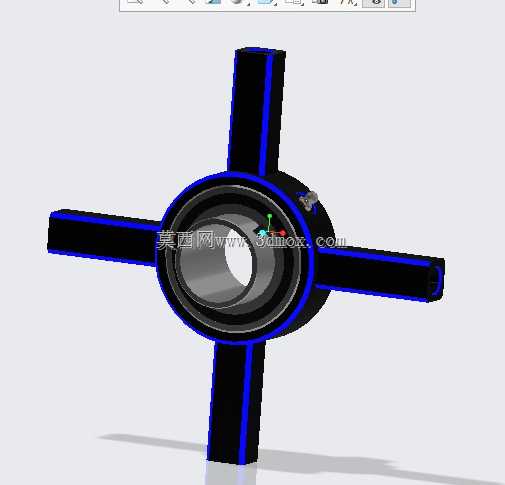

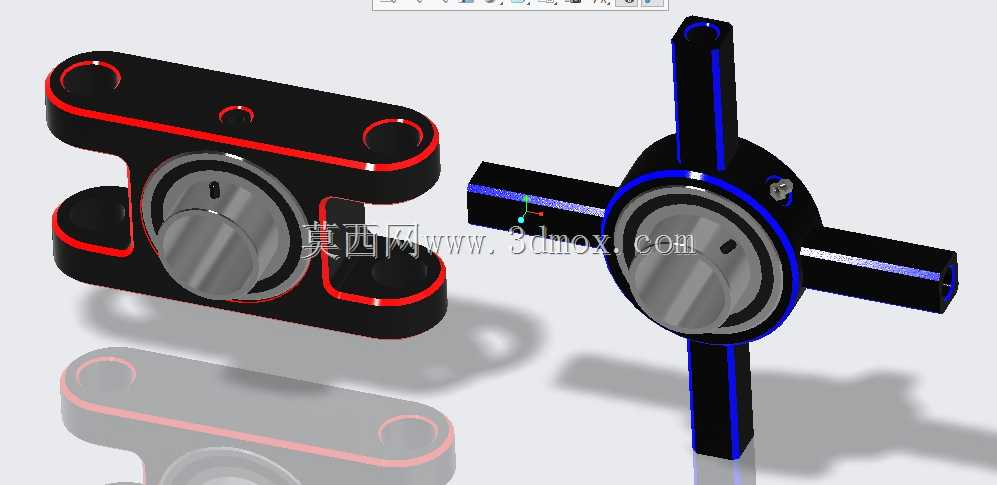

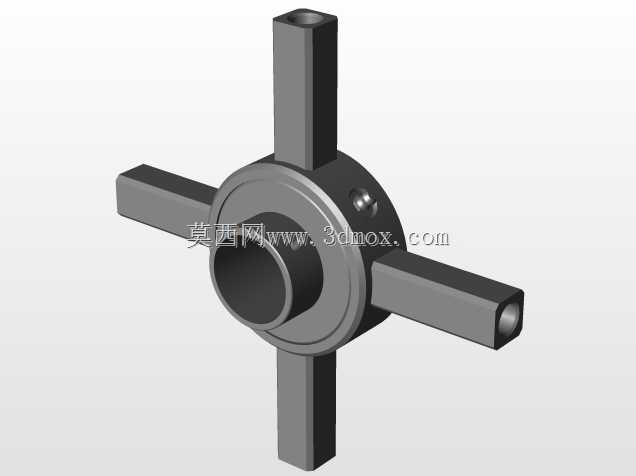

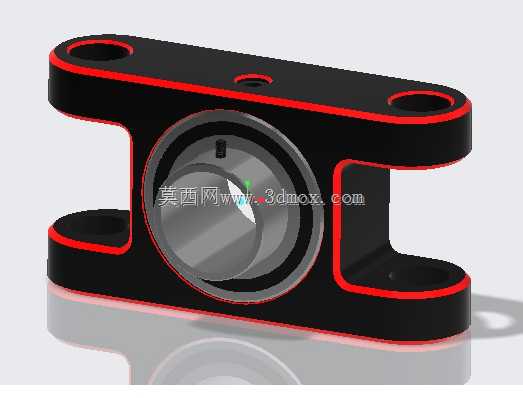

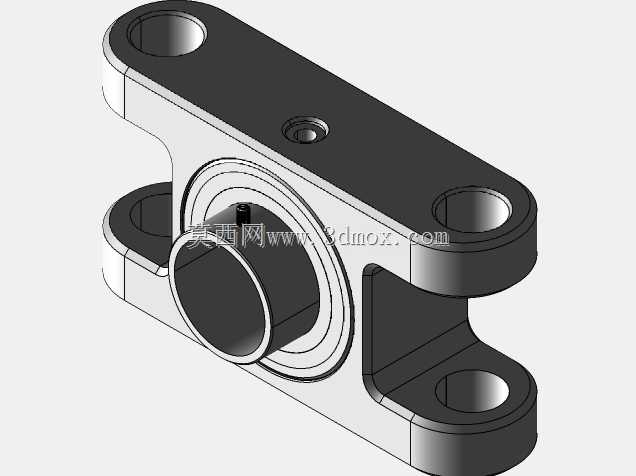

　　在轻工输送设备、小型自动化装配线、食品包装机械这类对安装空间有差异化要求的场景里，轴台轴承的选型往往直接决定了传动轴系的运行稳定性与后期维护便捷度，本次呈现的两款轴台轴承组件，分别对应两种常见的安装工况需求，在结构设计上做了针对性的适配优化。先看双孔长条形安装座的款式，这类结构的轴承座主要适配安装面为平直长条形基准的设备场景，比如小型皮带输送机的侧边支撑、桌面型分拣设备的辊轴固定位，两个安装孔沿轴承中心的水平方向对称分布，安装时可以通过调整螺栓的预紧力，让轴承座的安装底面完全贴合设备的安装基准面，避免因安装面平面度误差带来的轴承内圈偏载问题。这款轴承的座体采用工程塑料材质，相比传统铸铁轴承座，自重更轻，同时具备不错的耐锈蚀性能，在一些有轻度水汽、弱腐蚀介质的生产环境里，不需要额外做表面防锈处理就能满足使用需求，轴承部分采用标准滚珠轴承结构，内圈与传动轴采用过渡配合，安装时可以通过轴端挡圈或者顶丝实现轴向定位，避免轴系运行过程中出现轴向窜动。再看十字形四安装耳的款式，这类结构的轴承座主要适配安装空间受限、需要从四个方向分散受力的工况，比如小型机械手的关节转轴支撑、紧凑型包装设备的动力输入轴固定位，四个安装耳沿轴承中心呈90度均匀分布，每个安装耳上都预留了螺栓过孔，安装时可以根据设备内部的走线、相邻部件的避让需求，选择任意两个对角的安装孔完成固定，也可以四个孔全部锁付来提升抗冲击载荷的能力，这种十字结构的受力分布更均匀，当轴系承受径向交变载荷的时候，

　　座体的应力集中点更少，不容易出现安装耳断裂的问题。从设计思路来看，两款轴承都采用了轴承外圈与塑料座体过盈压装的配合方式，压装时在塑料座体的轴承安装孔位预留了0.02-0.03mm的过盈量，既可以保证轴承外圈在座体内不会发生相对转动，又不会因为过盈量太大导致塑料座体出现撑裂变形，座体与轴承外圈的配合端面做了0.5mm的定位止口，压装时轴承外圈端面与止口完全贴合，保证轴承的径向跳动量控制在允许范围内。在安装边界上，双孔长条形安装座的两个安装孔中心距是根据常用的小型辊轴安装间距设计的，安装孔的直径适配M6的内六角圆柱头螺栓，座体的总厚度控制在18mm，不会占用过多的设备侧边空间，轴承内圈的孔径适配12mm直径的光轴，适配大部分小型输送线、

　　桌面设备的传动轴尺寸；十字形安装座的每个安装耳长度一致，安装孔中心到轴承中心的距离相等，安装孔同样适配M6螺栓，座体的总厚度为16mm，四个安装耳的外边缘到轴承中心的距离控制在35mm以内，在狭小的设备腔体内也能完成安装。实际使用过程中，塑料材质的座体还具备一定的阻尼减震效果，当轴系运行过程中出现小幅振动的时候，座体可以吸收一部分振动能量，降低振动传递到设备机架上的幅度，减少设备运行的整体噪音，同时塑料座体的绝缘性能也不错，在一些有防静电要求的设备场景里，可以避免轴系的静电通过轴承座传导到设备机架上，减少静电对设备内部电子元件的干扰。两款轴承的密封结构都采用了双侧带密封圈的滚珠轴承，密封圈采用丁腈橡胶材质，可以阻挡生产环境中的粉尘、

　　碎屑进入轴承内部的滚道，延长轴承的维护周期，在常规的常温工况下，不需要额外添加润滑脂就能满足长时间运行的需求。在做三维建模的时候，两款轴承的座体部分都做了安装面的拔模处理，方便后续开模注塑生产，安装孔的位置都做了沉头孔设计，锁付螺栓的时候螺栓头可以完全沉入沉头孔内，不会突出座体表面，避免和相邻的运动部件发生干涉，轴承外圈与座体的配合位置还做了一圈小的倒角，压装轴承的时候可以起到导向作用，减少压装过程中塑料座体孔口的崩边问题。针对不同的安装受力场景，双孔长条形座体的加强筋设置在轴承安装位与两个安装孔的连接位置，提升座体的抗弯强度，当轴系承受垂直向下的径向载荷时，加强筋可以分散座体的弯曲应力，避免座体在长期载荷下出现变形；十字形座体的加强筋则设置在四个安装耳与轴承安装位的连接根部，每个安装耳的两侧都有三角形加强筋，提升安装耳的抗扭强度，当轴系承受偏载的时候，安装耳不会因为扭矩过大出现断裂。
