龙门式钢件铣削数控加工设备结构设计

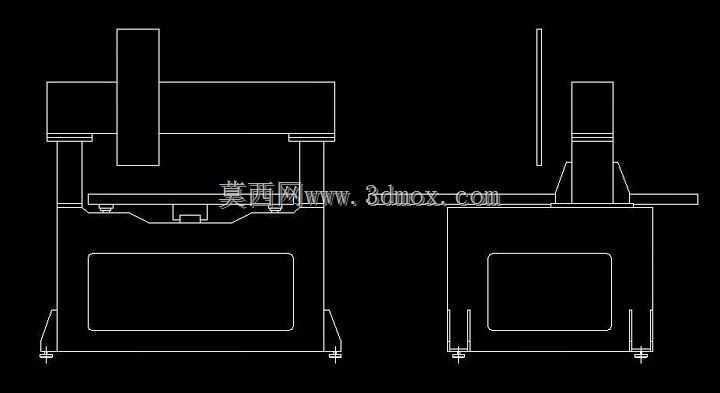

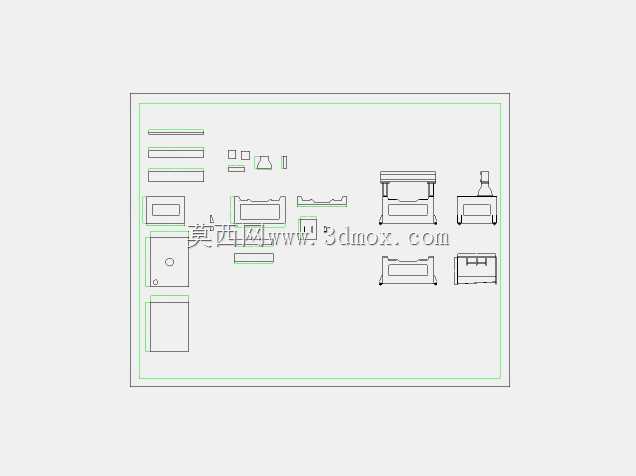

　　这套钢体数控铣削设备的三维结构，核心面向重型钢件的平面、型腔及轮廓铣削加工场景，在钢结构件加工、重型机械零部件粗精加工、模具钢坯料开粗等工况下适配性极强，区别于小型立式加工中心的负载局限，该结构从床身承载到主轴布局都围绕大重量钢件的加工需求做了针对性设计。从结构布局来看，采用固定龙门式双立柱支撑结构，横梁跨距覆盖整个工作台加工行程，主轴滑枕沿横梁导轨做横向进给，工作台沿床身导轨做纵向进给，这种布局的优势在于整体刚性远高于悬臂式结构，加工过程中主轴切削端的形变更小，能承受钢件大切深铣削时的强切削力，避免振刀导致的加工面粗糙度超标问题。床身部分采用整体箱型筋板布局，底部预留调平螺栓安装位，安装时可通过调整地脚螺栓的伸出长度，

　　将床身导轨的直线度调整到工艺要求范围内，床身上部的工作台面采用T型槽结构设计，可通过压板螺栓直接装夹大型钢件毛坯，无需额外制作复杂工装，单工位装夹即可完成工件上表面及侧面的多工序铣削，减少二次装夹带来的定位误差。设备的安装边界在设计阶段就做了明确预留，左右两侧的立柱外侧预留了电气柜、液压站的安装接口位置，后部预留排屑器的安装空间，整机安装时不需要额外对周边地基做特殊改造，只需按照安装图预留地脚螺栓孔即可，车间布局时可根据产线流向选择左侧或右侧作为操作位，操作面板的安装支架预留了多角度调节的铰接结构，操作人员可根据自身站位调整面板角度，减少操作时的视觉盲区。主轴单元采用立式布局，滑枕部分做了加长导向设计，在加工深型腔钢件时，滑枕伸出状态下仍能保持足够的导向长度，避免切削时出现让刀现象，主轴端面到工作台面的距离覆盖了从薄钢板到厚钢坯的常见加工高度范围，不需要额外加高垫块就能适配不同厚度的工件加工。导轨部分全部采用重载滚柱直线导轨，相比滚珠导轨承载能力提升40%以上，配合大直径滚珠丝杠传动，进给过程中传动间隙控制在极小范围内，既能满足钢件粗加工时的大进给大吃刀需求，也能满足精加工时的平稳进给要求，保证加工尺寸精度。在设计思路上，这套结构没有盲目追求多轴联动的复杂功能，而是把核心设计权重放在了刚性、易维护性和加工稳定性上，钢件加工过程中产生的铁屑温度高、重量大，床身两侧专门设计了排屑斜面，切削液带着铁屑可顺着斜面流入两侧的排屑槽，

　　不会堆积在导轨或丝杠附近造成传动部件磨损，所有导轨和丝杠的防护都采用不锈钢伸缩防护罩，能有效阻挡高温铁屑溅射，避免防护层被烫坏导致传动部件进屑损坏。横梁与立柱的连接面采用刮研贴合工艺设计，建模时就预留了刮研余量，装配时通过配刮保证连接面的接触刚度，避免长期满负载加工后连接位置出现松动导致的精度衰减。工作台的行程设计覆盖了常见中型钢件的加工尺寸范围，不需要频繁挪动工件就能完成整个加工面的走刀，对于超出单行程的超长钢件，也可通过分段接刀的方式完成加工，接刀误差可通过系统参数补偿控制在公差允许范围内。设备的操作维护空间也做了充分考虑，主轴箱侧面预留了刀具更换的操作空间，操作人员站在工作台侧面即可完成手动换刀操作，

　　日常维护时润滑点全部布置在设备外侧，不需要拆解防护板就能完成定期注油保养，降低了设备的日常维护成本。从实际加工场景来看，这套设备可适配硬质合金面铣刀、立铣刀、玉米铣刀等多种钢件加工刀具，可完成钢件的平面铣削、台阶铣削、槽铣削、钻孔镗孔等多种工序，在重型机械制造厂、钢结构加工厂、模具加工厂等场景下，可替代多台普通铣床完成钢件的全工序加工，大幅提升加工效率，减少工件在不同设备间转运的时间成本。建模过程中所有配合面都按照实际装配公差做了间隙预留，运动部件的行程极限位置都设置了硬限位块安装位，避免软件限位失效时运动部件超程碰撞，所有管线的走线槽都在结构上做了预留，装配时可将油管、气管、电缆全部内置在走线槽内，避免管线外露被铁屑刮坏，同时也让整机外观更整洁，减少车间内的安全隐患。
