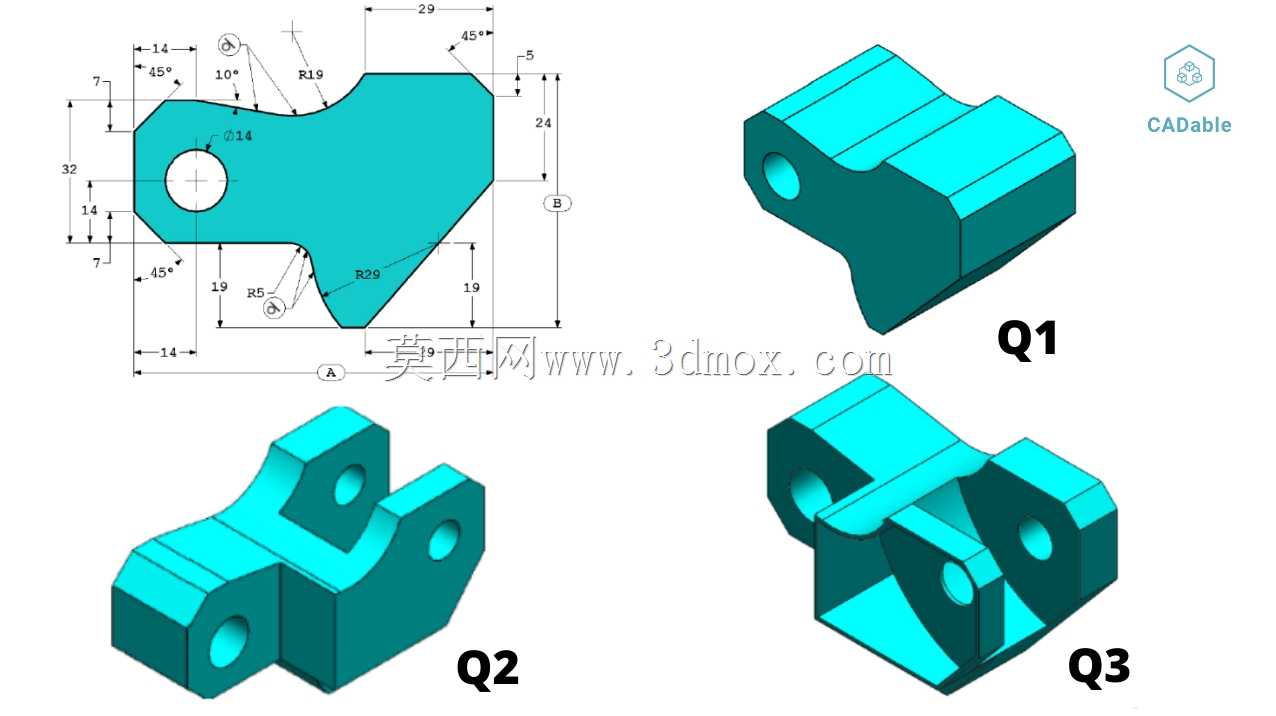

CSWA认证练习用异形铰接支座零件

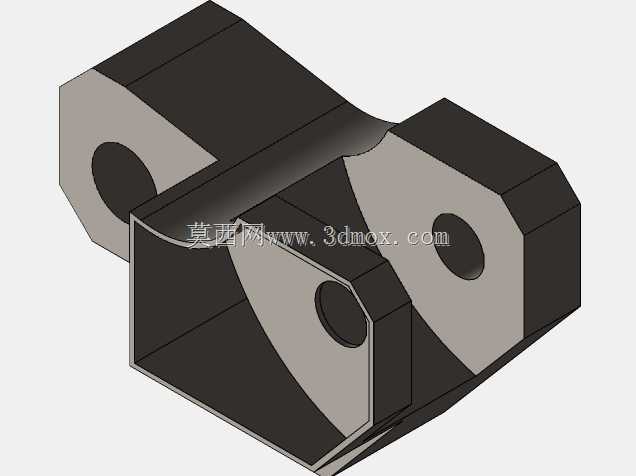

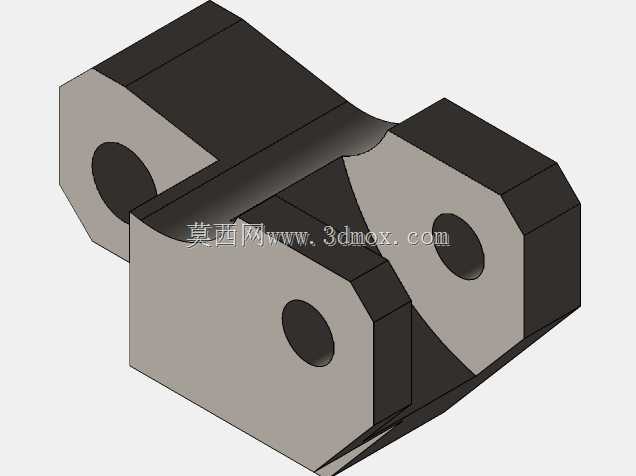

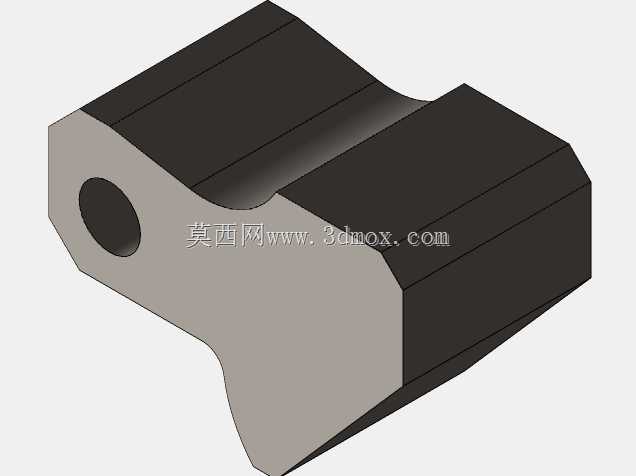

　　这类带多组铰接孔的异形支座类零件，常见于小型自动化输送线的摆臂连接位、轻工机械的连杆传动节点，以及教学实训用的机构拼装套件中，核心作用是作为多组运动杆件的中间铰接载体，同时承担相邻构件的定位支撑，避免传动过程中杆件出现径向窜动。从结构上看，零件主体采用不规则的异形轮廓设计，并非规则的方块或圆轴形态，这种轮廓是根据安装空间的边界约束优化而来——在实际设备的紧凑安装位里，相邻构件的避让空间有限，异形的外轮廓可以在保证自身结构强度的前提下，尽可能缩小整体占用空间，避免和周边的走线、护板、其他传动件产生运动干涉。零件上分布的多组同轴通孔是核心功能特征，不同位置的孔位对应不同直径的铰接销轴，其中主孔位用于和固定机架端的销轴配合，

　　承担整个铰接副的主要载荷，其余侧孔位分别连接不同方向的摆臂或连杆，实现单支座承载多组运动构件的作用，减少机构整体的零件数量，降低装配累积误差。设计这类零件的时候，首先要确定各铰接孔的中心距尺寸，这是保证机构运动轨迹准确的核心参数，中心距的偏差会直接导致连杆运动卡滞、行程不足甚至构件干涉；其次要处理孔位周边的壁厚，尤其是孔的边缘到零件外轮廓的最小距离，需要满足销轴压装和长期受载的强度要求，避免受交变载荷时出现孔边开裂的问题。零件上的圆角过渡并非单纯的工艺美观设计，外轮廓的圆角一方面是去除铣削加工的锐边，避免装配时划伤操作人员，另一方面是减少应力集中，尤其是在零件受交变载荷的拐角位置，合理的圆角半径可以大幅降低应力集中系数，

　　提升零件的疲劳寿命。从安装边界来看，零件的整体外轮廓尺寸适配小型机构的紧凑安装空间，不需要额外的安装法兰，直接通过销轴穿接即可完成装配，装配时需要保证各铰接孔的轴线平行度，否则会导致销轴受力偏载，加速销轴和孔壁的磨损。这类零件也是三维建模能力考核的典型载体，因为它涵盖了草图绘制中的几何约束、尺寸标注、轮廓修剪，以及特征建模中的拉伸、切除、圆角等常用操作，同时需要建模者准确理解各尺寸的工程意义，区分定形尺寸和定位尺寸，避免出现草图过定义或者特征顺序错误的问题。在实际生产中，这类零件多采用铝合金或45号钢铣削加工，孔位根据使用需求选择铰孔或者镶铜套的工艺，提升铰接位的耐磨性能，零件的非配合面一般做喷砂或氧化处理，

　　配合面需要保证粗糙度要求，避免销轴装配后出现卡滞。在机构调试阶段，这类支座零件的孔位磨损情况是日常巡检的重点，因为铰接副长期往复运动容易出现间隙，一旦间隙过大会导致整个机构的运动精度下降，需要及时更换销轴或者衬套，而支座本身的异形结构只要没有出现裂纹或者塑性变形，一般可以长期重复使用。
