带螺栓组件的对开式法兰联轴器结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:420879
  • 带螺栓组件的对开式法兰联轴器结构
  • 带螺栓组件的对开式法兰联轴器结构
  • 带螺栓组件的对开式法兰联轴器结构
  • 带螺栓组件的对开式法兰联轴器结构
  • 带螺栓组件的对开式法兰联轴器结构

  这类法兰联轴器常被用在中小功率的传动链路里,比如轻工输送线的辊道驱动、小型机床的进给轴传动、农用机械的动力输出端,但凡需要两根同轴线轴段做刚性连接、传递扭矩且对中精度要求较高的工位,都能见到它的身影。区别于弹性联轴器,它没有缓冲吸振的弹性元件,靠两个对接法兰端面的摩擦力、以及穿接螺栓的剪切力来传递扭矩,适合载荷平稳、无频繁冲击正反转的传动场景,一旦安装对中到位,传动几乎没有背隙,能保证转速传递的同步性。

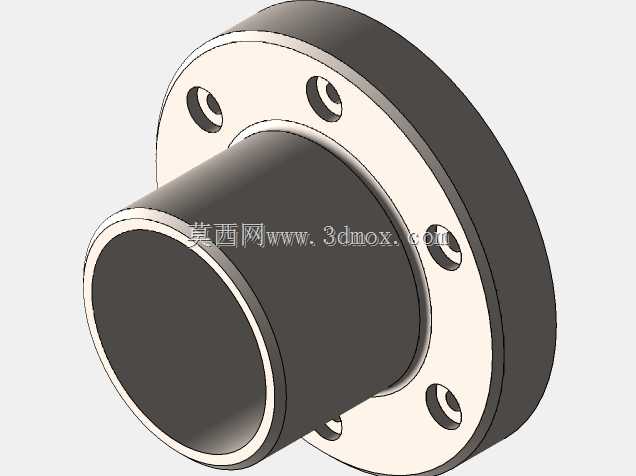

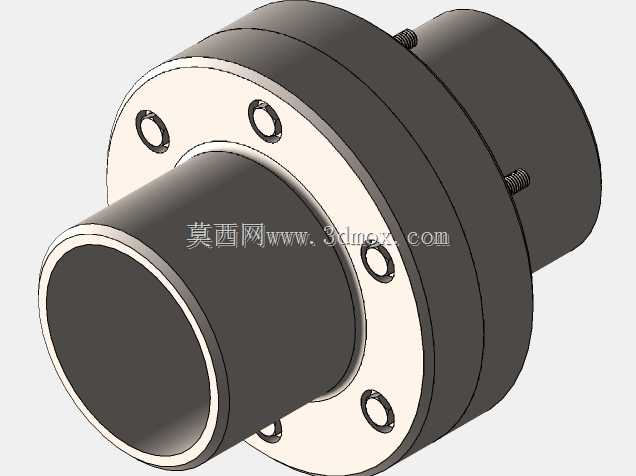

  从结构上看,这套组件包含两个对称结构的带毂法兰盘、六组穿接螺栓与配套锁紧螺母,法兰盘的毂部做了内孔精加工,用来和待连接的轴段做配合,通常根据轴的公差带选择H7/k6或者H7/js6的过渡配合,装配时靠键或者顶丝实现毂与轴的周向固定,避免轴和法兰毂之间出现打滑。法兰盘的对接端面做了平整加工,部分同类型产品会在端面做定位止口,也就是一个法兰做凸台、另一个做凹槽,装配时凸台嵌入凹槽,能大幅降低两轴的对中难度,哪怕现场安装没有百分表打表,靠止口的配合也能保证同轴度在允许范围内,减少运转时的偏摆振动。

  设计这套结构的时候,首先要核算传递扭矩对应的螺栓规格与数量,扭矩越大,需要的螺栓数量越多、螺栓公称直径越大,螺栓的分布圆直径也要相应放大,靠更大的力臂来降低单根螺栓承受的剪切载荷。法兰盘的厚度要匹配螺栓的预紧力要求,避免锁紧时法兰盘出现翘曲变形,导致端面贴合不严密,运转时出现端面跳动。毂部的长度要根据轴径来定,通常毂长取轴径的1.2到1.5倍,保证和轴有足够的配合接触面积,避免应力集中在轴的某一个截面,长期运转出现轴的疲劳断裂。

  安装边界上要注意,两个半联轴器分别装到主动轴和从动轴端之后,要先调整两轴的同轴度,径向圆跳动要控制在0.03mm以内,端面跳动不超过0.02mm,之后再穿入螺栓,螺栓要按对角顺序逐步锁紧,不能一次性把某一颗螺栓拧死,不然会导致法兰端面受力不均,运转时出现振动异响。装配完成后要盘动传动链路,检查转动是否顺畅,没有卡滞点之后再正式带载运行。日常维护的时候,要定期检查螺栓的锁紧力,尤其是启动停机比较频繁的工位,避免螺栓受交变载荷出现松动脱落,导致传动失效。另外这类刚性法兰联轴器不适合两轴有较大相对位移的场景,如果安装时两轴存在径向或者角向偏差,会在轴、轴承、法兰本体上产生附加的交变应力,大幅缩短整套传动部件的使用寿命,所以选型前一定要确认现场安装的对中条件,不满足对中要求的工位要换用带补偿能力的联轴器类型。

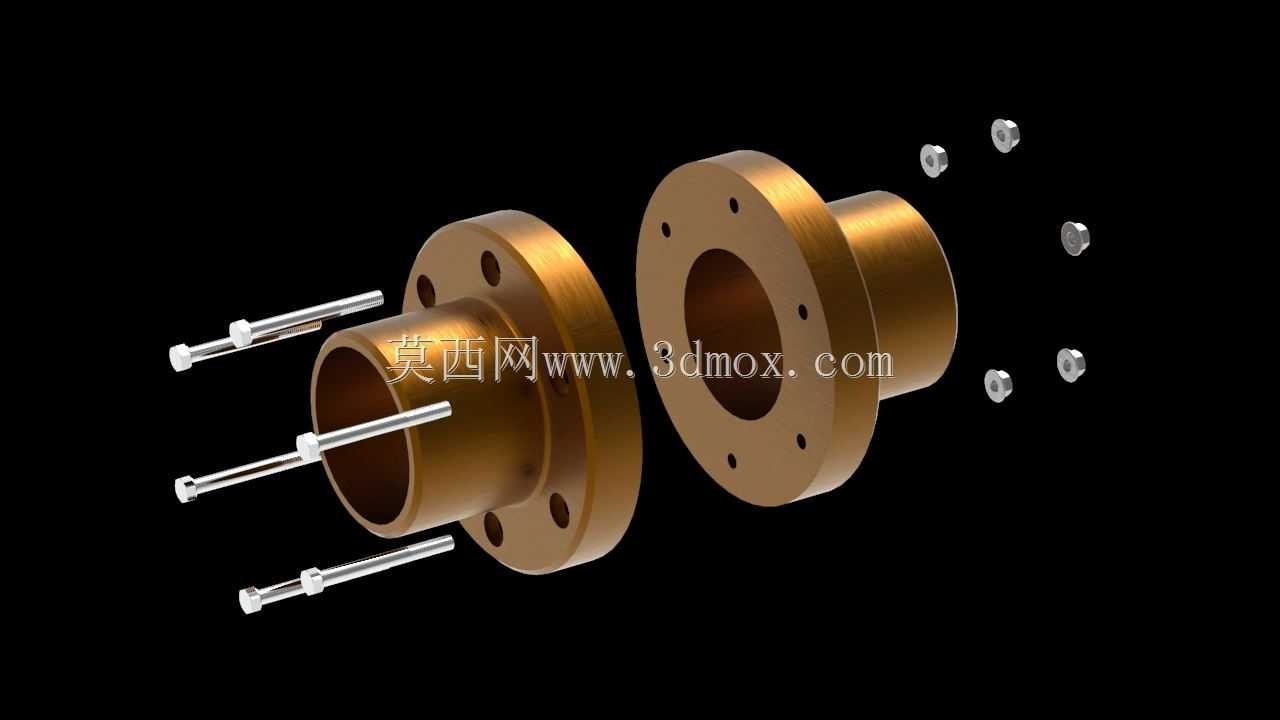

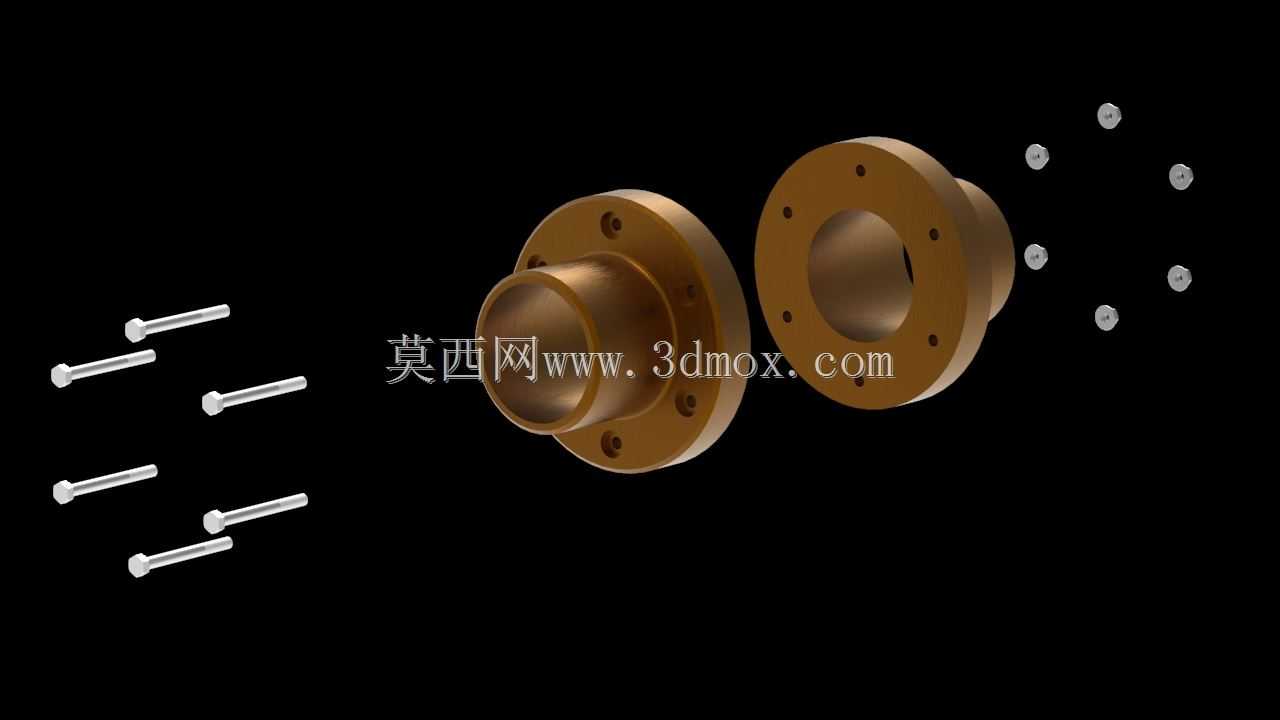

  从建模逻辑上,做这套结构的时候要先确定轴孔直径作为基础参数,再推导法兰的外径、螺栓分布圆直径、螺栓孔直径、毂部外径与长度这些关联尺寸,所有配合面要留好对应的公差,装配时要保证螺栓和螺栓孔的同轴度,避免出现干涉,动画演示部分可以直观展示装配顺序:先把两个半法兰分别装到轴端,对齐螺栓孔,穿入螺栓,拧上螺母逐步锁紧,最后完成整体装配,能让使用者快速理解结构的装配逻辑与安装要点。
