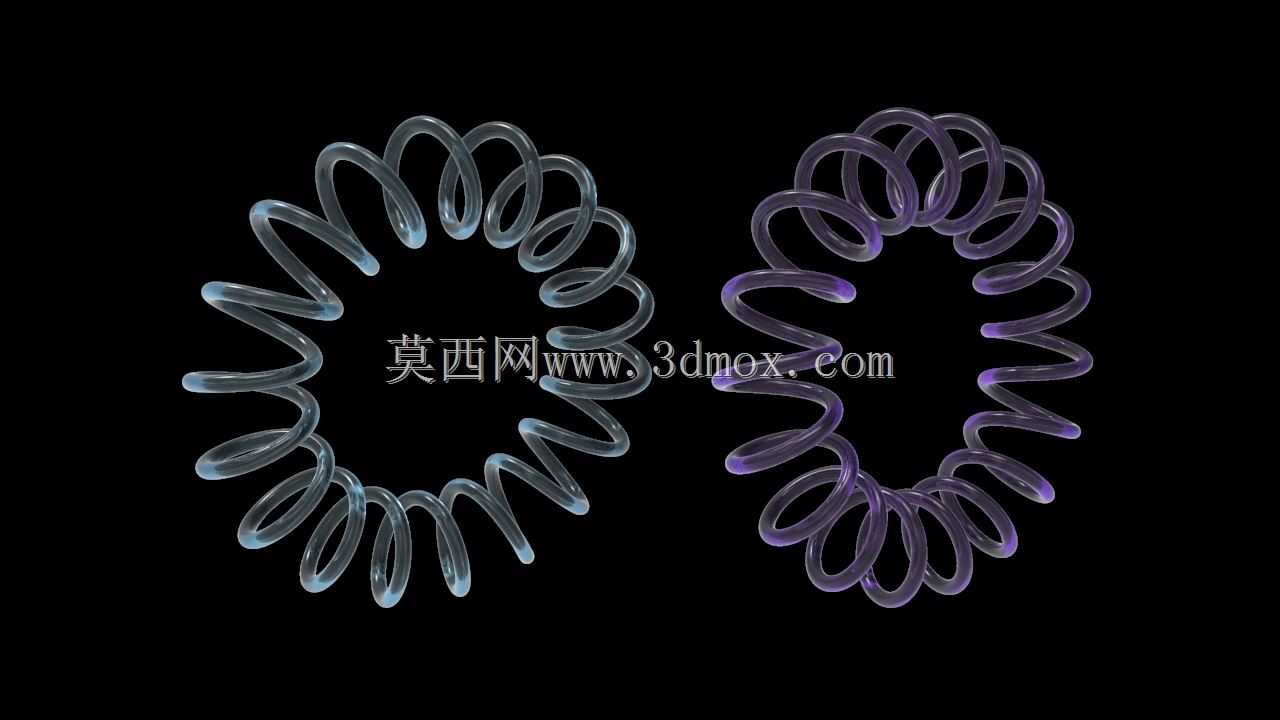

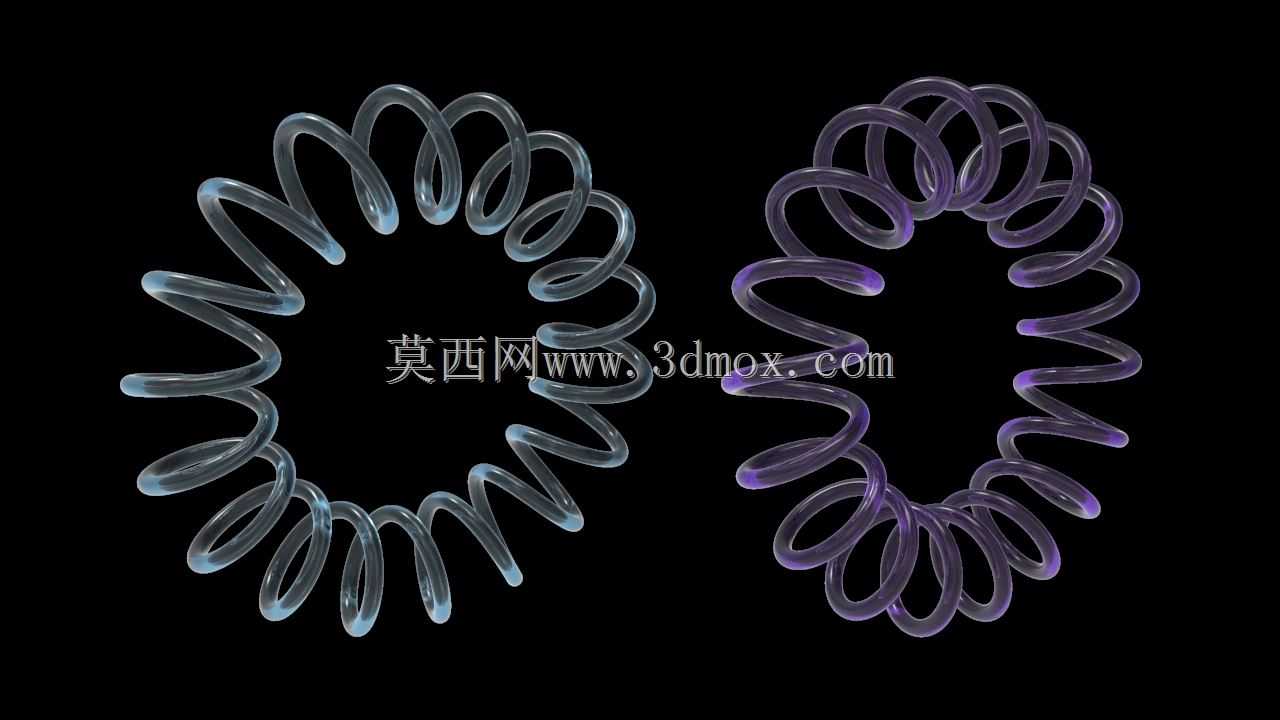

闭合环形异形螺旋弹簧结构设计

　　这类闭合环形的螺旋弹簧，和常规直线圆柱螺旋弹簧的应用场景有明显区别，日常在小载荷的周向缓冲、环形面的均匀抵紧、柔性环形连接结构里经常能见到它的身影。做这类结构设计的时候，首先要跳出常规弹簧的直线簧丝思路，先确认安装边界是环形闭合空间，不能出现直线段伸出安装位的情况，簧丝的螺旋升角要沿着环形轨迹均匀过渡，避免局部应力集中导致的早期疲劳断裂。

　　从实际使用场景来看，这类弹簧常被用在小型密封结构的周向压紧、环形卡扣的弹性抵接、柔性传动环节的缓冲连接，还有一些需要环形均匀弹力的装饰性弹性结构里。和普通圆柱弹簧只提供轴向弹力不同，环形弹簧的弹力方向是沿着环形径向或者周向均匀分布的，设计的时候要先核算安装位的环形内径、外径尺寸，确定弹簧的环形中径，再根据需要的弹力大小选择簧丝直径、螺旋圈数，还有每一圈的节距参数。

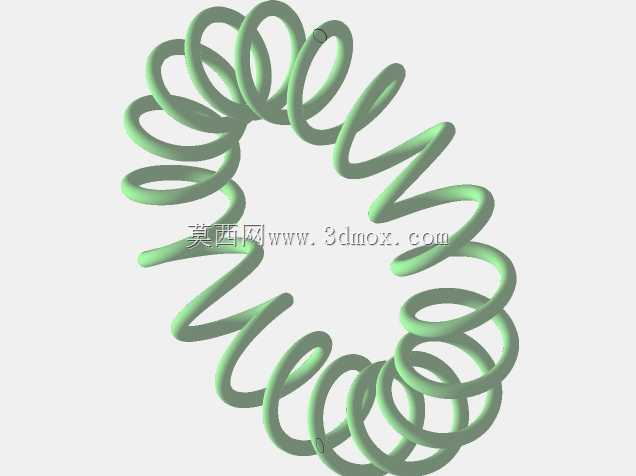

　　建模的时候要注意，不能直接用直线螺旋线做扫描，需要先绘制闭合的环形路径作为引导线，再在引导线的法向平面上绘制簧丝截面，沿着引导线做螺旋扫描，过程中要控制螺旋的螺距沿着环形路径均匀分布，避免出现局部圈距过密或者过疏的问题，过密的位置会出现簧丝干涉，过疏的位置会导致弹力分布不均，实际使用的时候就会出现局部抵紧力不足，或者局部应力过大提前失效的问题。

　　从安装边界来说，这类弹簧的安装槽一般是和弹簧环形轮廓匹配的环形凹槽，凹槽的宽度要比弹簧的簧丝截面直径大0.2到0.5毫米，给弹簧受压变形留出足够的伸缩空间，凹槽的深度要匹配弹簧被压缩到工作行程时的高度，避免弹簧被压并之后出现塑性变形。设计的时候还要考虑弹簧的端部处理，因为是闭合环形结构，不需要像普通弹簧那样做磨平端面的处理，只要保证螺旋首尾平滑衔接，没有突出的毛刺或者错位，就不会刮伤安装槽的内壁，也不会在压缩过程中出现卡滞。

　　实际选型的时候，要先确认工作载荷的大小，如果是用在密封压紧场景，需要的弹力要均匀覆盖整个环形密封面，这时候圈数可以适当多一些，簧丝直径选小一点，保证弹力柔和均匀，不会因为局部压力过大把密封件压坏；如果是用在卡扣抵接场景，需要的瞬时弹力更大，就可以适当加大簧丝直径，减少圈数，提升弹簧的刚度，保证卡扣卡接之后不会轻易松脱。还要注意工作环境的影响，如果是在有腐蚀的环境里使用，要匹配对应的耐腐蚀簧丝材料，如果是在有往复运动的高频场景里使用，要选择疲劳强度更高的弹簧钢材料，同时控制螺旋升角在合理范围内，减少往复运动过程中的簧丝磨损。

　　很多新手设计这类弹簧的时候，容易直接把普通圆柱弹簧弯曲成环形，这样做出来的模型会出现内侧圈距过密、外侧圈距过疏的问题，实际生产出来的弹簧内侧应力集中，很容易在使用几次之后就断裂，而且弹力分布完全不均匀，达不到设计要求。正确的设计思路是从环形路径出发，沿着环形路径的法向生成螺旋线，保证每一圈簧丝到环形中心的距离偏差控制在公差范围内，圈距沿着整个环形周向保持一致，这样生产出来的弹簧弹力均匀，使用寿命也能满足设计要求。另外还要注意弹簧的旋向，在环形结构里，旋向不会影响弹力大小，但如果是和其他环形零件配合使用，要注意旋向和配合零件的纹路方向错开，避免出现咬合卡滞的问题。
