多孔槽型工装模具支撑垫片结构

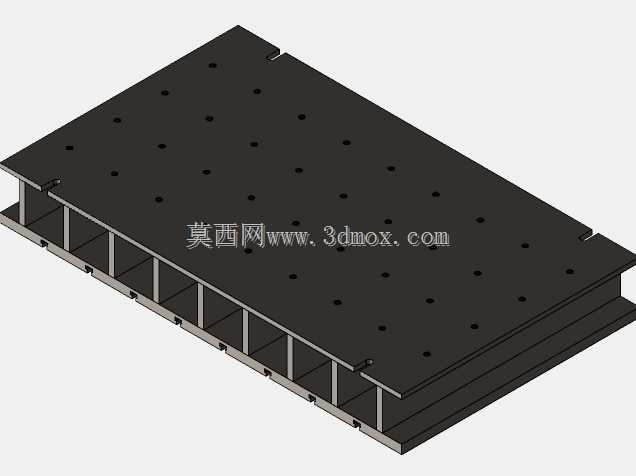

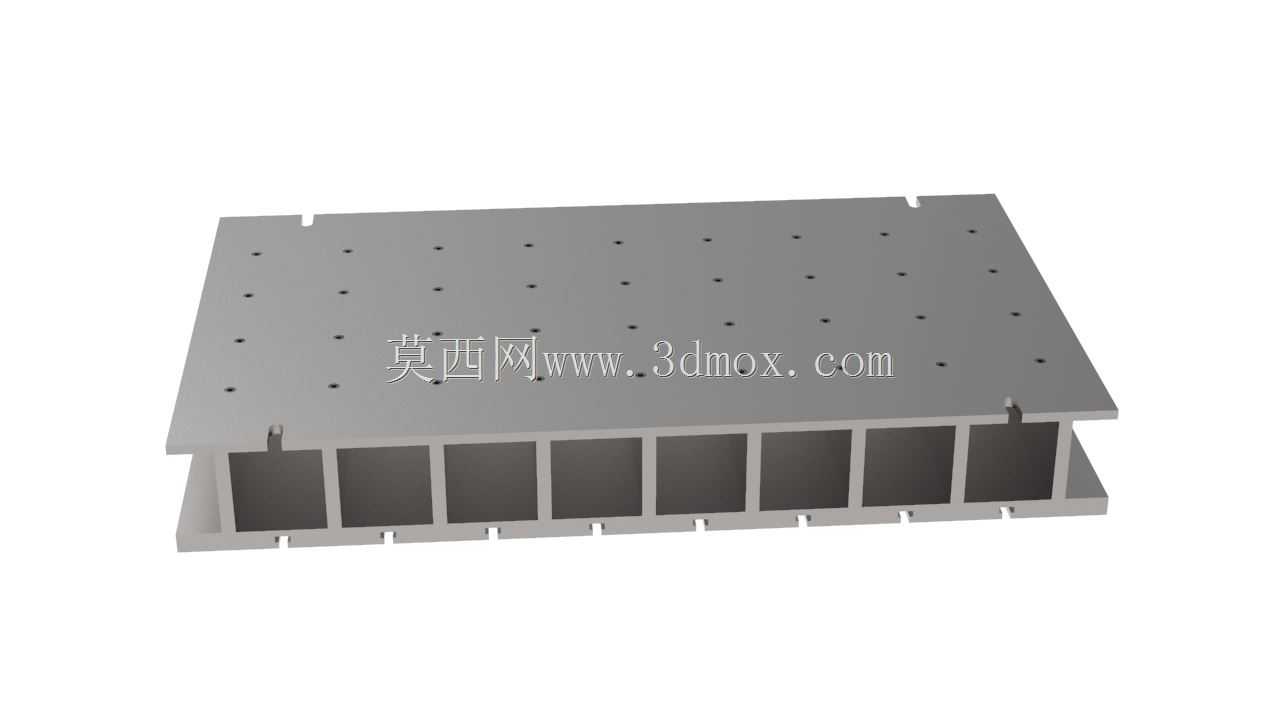

　　在冲压生产线、精密模具装配以及工装夹具搭建的场景里，这类带规整阵列孔的槽型支撑垫片是承担载荷传递、定位基准维持的核心基础零件，很多现场装配时出现的合模精度偏差、冲压过程受力偏移问题，追根溯源往往是支撑垫片的结构刚性、孔位匹配度没有达到设计要求。从实际使用场景来看，这类垫片主要安装在模具下模座与设备工作台面之间，一方面用来补偿模座安装面的平面度误差，避免模座因硬接触出现局部应力集中导致的变形，另一方面通过表面阵列的通孔完成与模座、工作台的螺栓锁紧固定，同时中空的格栅式内腔结构，既可以减轻零件自身重量，降低工装拆装时的搬运强度，也能为模具底部的顶出杆、冷却管路留出排布空间，不会干涉模具的正常动作逻辑。设计这类支撑垫片的时候，

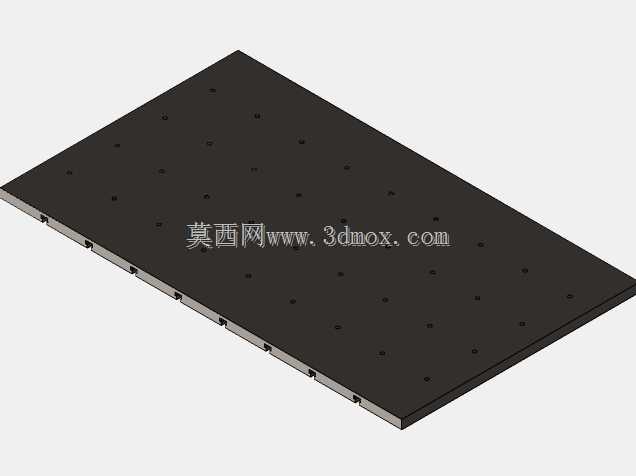

　　首先要核算的是整体的受力边界，冲压作业时的瞬时冲压力会通过模座均匀传递到垫片表面，所以上下两层的面板厚度不能过薄，否则长期受交变载荷作用会出现面板塌陷，导致合模面倾斜，直接影响冲压件的尺寸精度；内部的支撑肋板排布要对应表面孔位的受力路径，每个锁紧螺栓的正下方都要有肋板做垂直支撑，避免螺栓锁紧时面板局部凹陷，造成锁紧力不足，生产过程中模座出现移位。表面的阵列孔位公差需要和模座、工作台的安装孔位做匹配设计，孔位的位置度公差要控制在合理范围，否则现场装配时会出现螺栓无法穿入的问题，孔的倒角设计也不能忽略，装配时倒角可以起到导向作用，降低螺栓对位的难度，同时也能去除孔边的加工毛刺，避免毛刺垫在结合面之间影响安装平面度。

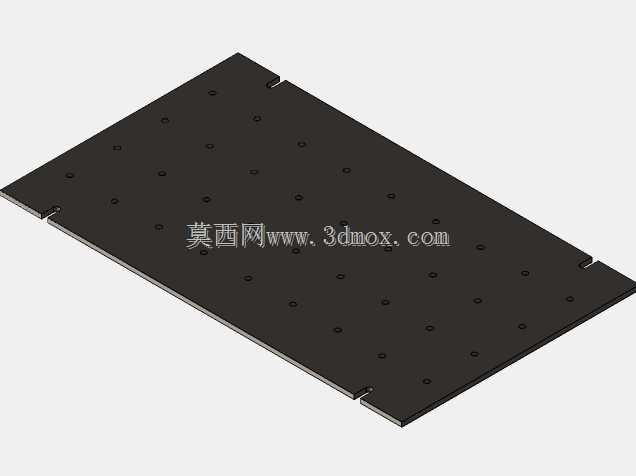

　　垫片侧边的开槽结构是为了适配设备工作台的T型槽固定方式，不需要完全拆除T型槽内的螺栓就可以完成垫片的拆装调整，大幅缩短工装换型的调整时间，这一点在多品种小批量的冲压生产场景里实用性很强，换型时不需要把整个工作台的紧固件全部拆除，只需要松开对应位置的螺母，顺着侧边开槽就可以抽出或调整垫片位置。从安装边界来看，这类垫片的外形尺寸要匹配对应模座的安装基面尺寸，不能超出模座边缘太多，否则会占用工作台的额外安装空间，影响周边其他工装的排布；整体厚度要结合模具的闭合高度做核算，确保安装垫片之后模具的闭合高度在设备的行程允许范围内，不会出现设备行程不足无法合模，或者行程过大导致冲压过深损坏模具的问题。中空格栅结构的内腔尺寸也要做考量，

　　既要保证足够的减重效果，也要预留足够的空间布置模具的附属管路，比如冷却水管、气顶管路、传感器走线等，避免垫片安装之后压住管路，造成管路弯折堵塞或者线路破损。实际建模过程中，要先确定整体的外形轮廓尺寸，再根据受力分布规划内部肋板的排布位置，之后在上下表面阵列排布安装孔，最后加工侧边的避让开槽，建模时要注意所有的棱边都做合理的圆角处理，一方面是消除加工应力集中，提升零件的长期使用寿命，另一方面也避免现场装配时锋利的棱边划伤操作人员，或者刮破模具配套的管线。这类垫片的材质一般选用具备一定强度和刚性的结构钢材，表面做防锈处理，避免长期在车间潮湿环境下出现锈蚀，影响结合面的平面度和装配精度。在装配校验环节，要先检查垫片上下表面的平面度，确保没有明显的翘曲变形，再核对孔位与模座、工作台的匹配度，锁紧螺栓时要按照对角线顺序逐步拧紧，避免单侧受力导致垫片倾斜，安装完成后还要用百分表校验模座表面的平面度，确保整个安装基面的精度符合生产要求。很多一线的结构设计人员在做模具配套工装设计时，往往会忽略这类基础支撑零件的细节设计，觉得只是一块垫板不需要做精细化的结构考量，实际上恰恰是这类基础零件的精度和结构合理性，直接决定了整套模具运行的稳定性和冲压产品的良品率，哪怕是一个孔位的偏差、一处肋板的缺失，都可能在后续量产过程中造成频繁的故障停机，甚至带来模具损坏的风险。
