M6方形焊接螺母配套专用套筒结构

　　在汽车白车身焊装、钣金柜体加工、不锈钢厨卫制品量产这类需要用到方形焊接螺母的装配场景里，配套的专用套筒是保障锁附效率与装配精度的核心工装，这款适配M6方形焊接螺母的套筒，正是针对这类焊接后螺母存在微小位置公差、端面焊痕不平整的实际工况设计的。日常产线作业里，焊接工序完成后，方形螺母往往会因为焊接热变形、定位工装微小偏差出现0.1到0.3毫米的位置偏移，普通六角套筒或者通用方孔套筒很容易出现卡滞、打滑，甚至刮伤螺母镀层的问题，这款套筒的驱动端采用标准的四方驱动接口，能适配常规气动扳手、电动定扭工具以及手动棘轮扳手，不需要额外转换接头就能直接上线使用，适配产线快换工装的需求。从结构设计来看，

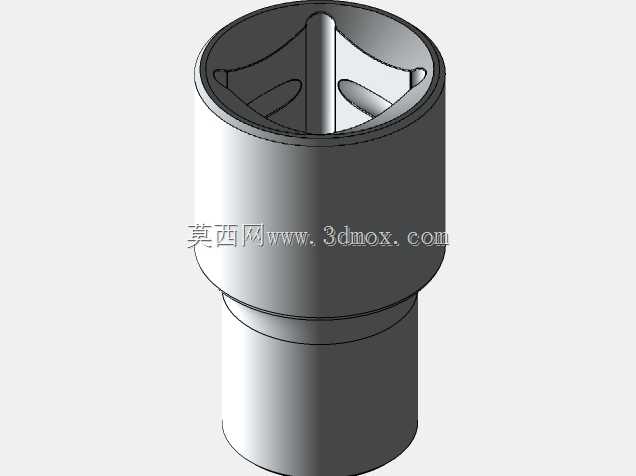

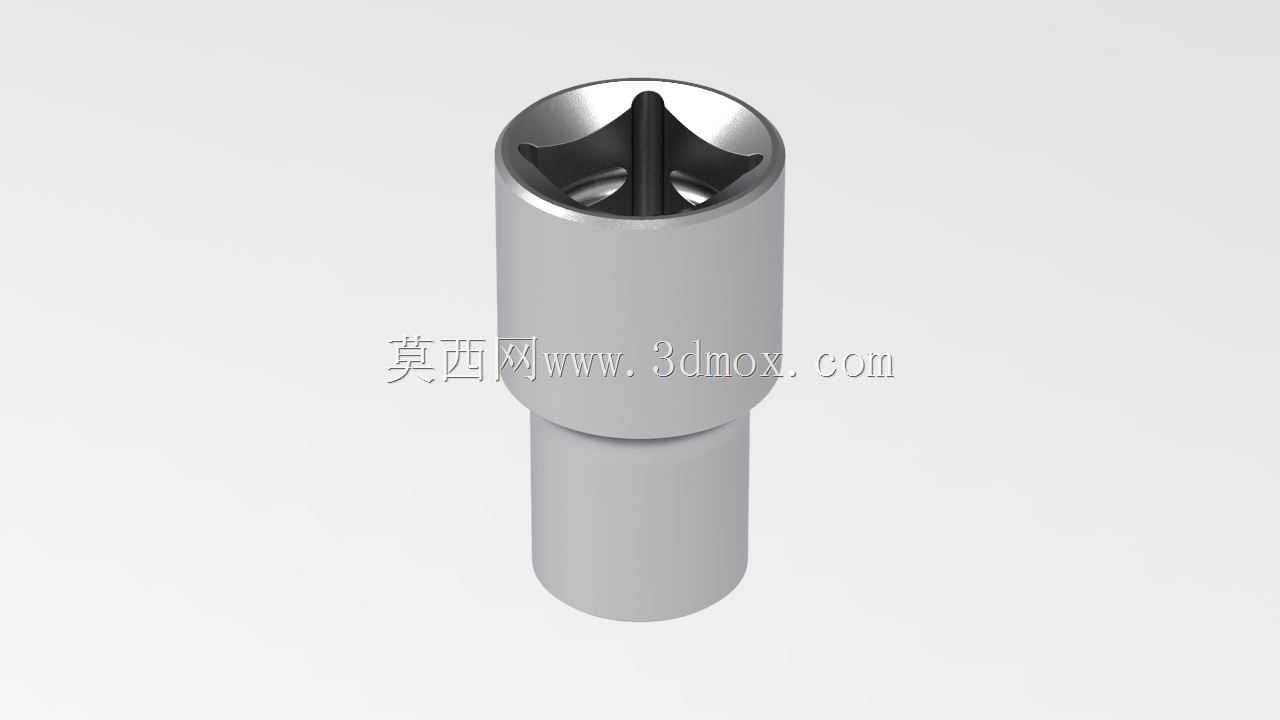

　　套筒的工作端内腔没有做完全贴合方形螺母的整周刚性限位，而是在四个角位做了让位沉槽，同时内腔顶部设置了十字形的弹性顶出结构——这个结构的作用有两个，一是当套筒套入螺母时，十字顶块会先接触螺母端面，把焊接残留的焊渣、飞溅碎屑先刮落到槽位里，避免碎屑垫在螺母和套筒端面之间导致锁附深度不足；二是当锁附完成抬起工具时，弹性结构会把套筒从螺母上自动顶开，避免套筒带起工件，这在薄板钣金装配线上尤其实用，能减少工人手动剥离套筒的辅助时间。套筒整体采用两段式阶梯轴外形，上部较粗的段是握持与驱动受力段，壁厚做了加厚处理，能承受M6规格螺母推荐锁附扭矩下的交变载荷，不会因为长期使用出现开口涨裂的问题；下部较细的段是工作深入段，

　　直径控制在刚好能穿过工件上预留的螺母过孔，当工件表面有凸起压型、焊缝余高的时候，细段能深入到压型内部贴合螺母，不会被工件表面结构干涉。尺寸边界上，这款套筒的总长度控制在常规手动工具的适配范围，工作端的方孔尺寸比M6方形焊接螺母的对边尺寸大0.4毫米，单边预留0.2毫米的容错间隙，既不会因为间隙过大导致螺母受力边角崩损，也不会因为间隙过小在螺母有焊接偏移时套不进去；内腔的深度刚好覆盖螺母的整体高度，不会因为深度过浅导致螺母受力偏斜，也不会因为深度过深碰到工件表面的焊缝。在实际选型使用时，需要注意这款套筒仅适配焊接固定后的方形M6螺母，不能用于活动方螺母的强力锁附，因为内腔的让位槽是针对焊接后螺母无径向位移的工况设计的，

　　如果用于活动螺母，过大的间隙会导致螺母边角受力集中出现滑牙。另外套筒的外表面做了哑光喷砂处理，没有反光镀层，在焊装车间强光环境下使用时不会产生眩光影响工人对位，外圆的边角都做了R0.5的圆角处理，取放的时候不会刮伤工人手套，也不会磕碰工件表面的喷塑、镀锌层。很多结构设计人员在做装配工装选型的时候，往往会忽略焊接螺母的配套套筒细节，直接选用通用方孔套筒，结果在量产阶段频繁出现卡套筒、螺母锁附歪、扭矩不达标的问题，这款套筒的设计细节就是把量产现场的实际工况问题前置到工装设计阶段解决，通过内腔让位、弹性顶出、阶梯外形的组合设计，覆盖了焊接螺母装配时的大部分常见异常工况，不需要额外增加工序清理焊渣，也不需要工人反复调整套筒对位，能直接提升单工位的装配节拍。从受力角度分析，套筒的驱动四方和工作内腔之间做了圆弧过渡的应力卸荷槽，长期承受正反转扭矩的时候，应力不会集中在阶梯变径的位置，相比直筒式的套筒，疲劳寿命能提升40%以上，适合产线高频次的作业需求。工作端的开口边缘做了微小的导入倒角，即使螺母有0.3毫米以内的位置偏移，也能顺着倒角滑入内腔，不需要工人手动对齐，降低了操作的对位精度要求，新工人上线也能快速掌握操作要领。
