这类扭转环形构件在实际工程场景中,常作为设备外观装饰环、柔性传动导向环、流体管路缓冲环、文创产品结构骨架使用,不同应用场景下对其扭转角度、截面尺寸、环体内径的参数要求差异较大。做这类环形扭转结构设计时,首先要明确安装边界的约束条件:如果是套在设备外筒上做装饰防护,环体内径需要比被包覆件的外径单边预留0.5-2mm的装配间隙,避免安装时出现卡滞,同时环体的轴向宽度要匹配安装位的预留空间,不能超出设备外轮廓的安全边界;如果是作为传动系统的导向扭环,截面的曲率半径要适配传动件的运动轨迹,扭转段的曲面顺滑度直接影响传动过程的阻力大小,曲面出现折角或者曲率突变时,会大幅增加传动件的磨损速率,缩短整套机构的维护周期。

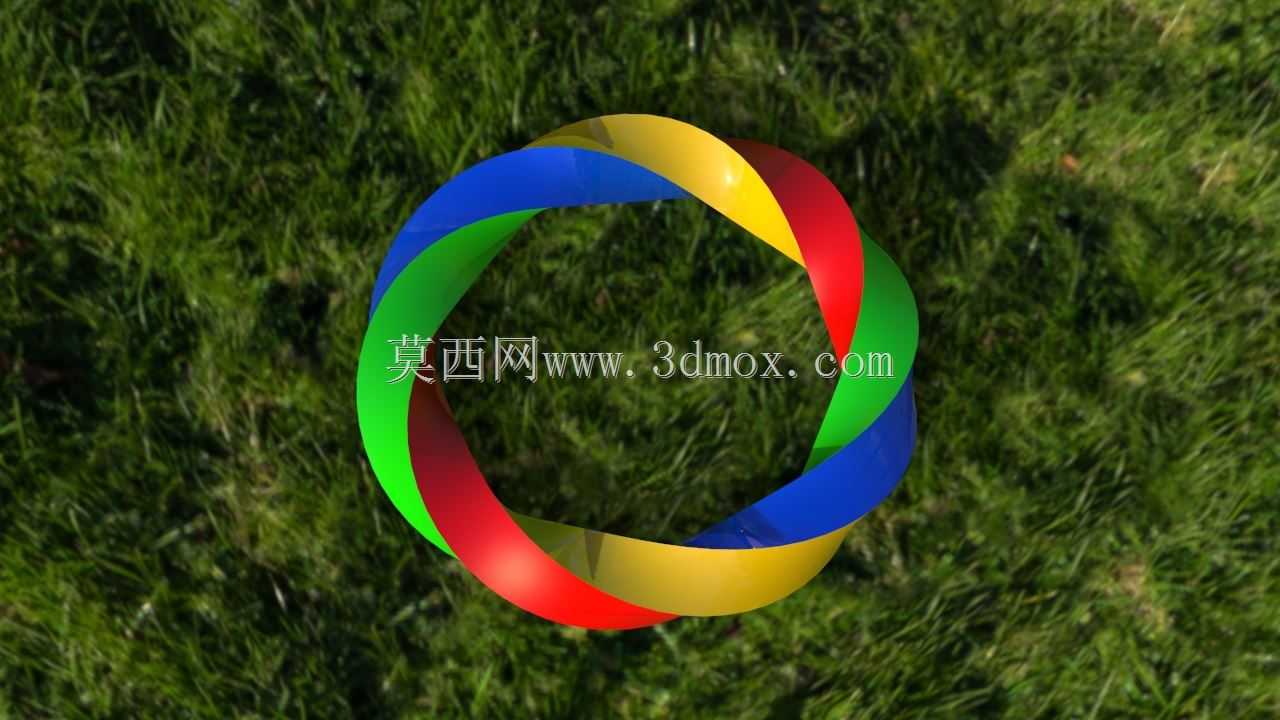

设计这类扭环结构时,核心思路是先确定环形的基准路径,也就是环体的中心轨迹线,常规正圆环的中心轨迹是标准圆形,若有特殊安装需求也可调整为椭圆或者带平直段的类环形轨迹,之后绘制环体的截面轮廓,截面可以根据使用需求选择矩形、圆形、椭圆形或者异形截面,再通过沿路径扭转扫描的方式生成基础实体,这里要注意扭转角度的控制,整环360度扭转时要保证首尾截面的衔接处完全重合,不能出现错位或者台阶,否则会影响结构的连续性和外观完整性。四色分区的设计是将整环按照扭转段的曲面分界拆分为四个独立的曲面段,每个曲面段做等厚处理后单独赋予不同的色彩标识,这种分区设计一方面可以在文创展示场景下提升视觉辨识度,另一方面在工业检测场景下,可以通过不同颜色的分区快速判断环体扭转角度是否符合设计要求,安装时也能通过颜色对位快速找正安装角度,避免装反或者错位。
从结构特性来看,这类连续扭转的环形结构相比普通等截面圆环,拥有更好的径向形变能力,在受到径向挤压时,扭转曲面可以通过微小的弹性形变分散应力,不会像普通刚性圆环那样在受力点出现应力集中导致断裂,因此在一些需要缓冲减震的安装场景下,这类扭环可以替代传统的刚性卡环,降低装配时的精度要求,同时提升连接部位的抗冲击性能。做曲面建模时要重点检查扫描生成的曲面是否存在自相交问题,尤其是扭转角度超过180度、截面尺寸较大的情况下,很容易出现环体内侧曲面重叠的问题,这时候需要适当调整截面尺寸或者增大环体的中心轨迹半径,保证实体结构的壁厚均匀,最小壁厚不能低于应用场景要求的强度阈值,作为结构件使用时壁厚通常不小于2mm,作为装饰件使用时壁厚可以控制在1-1.5mm,兼顾轻量化和结构强度。
实际生产加工这类扭环时,如果采用塑料注塑工艺,要在扭转曲面的顺滑位置设置脱模斜度,避免出现倒扣结构导致脱模困难,分模线要设置在环体截面的最大轮廓处,减少后续打磨处理的工作量;如果采用金属3D打印加工,要注意添加必要的支撑结构,悬空角度大于45度的曲面段需要设置易拆除的网格支撑,防止打印过程中出现形变,打印完成后要对曲面进行抛光处理,保证扭转曲面的顺滑度,避免出现凸起或者凹坑影响装配和外观。在装配测试环节,要重点检测环体的圆度误差,整环的圆度公差要控制在直径尺寸的千分之五以内,保证安装后和配合件的间隙均匀,不会出现局部摩擦的问题;扭转段的衔接位置要做圆角过渡,避免锐边划伤操作人员或者配合的其他零件。
