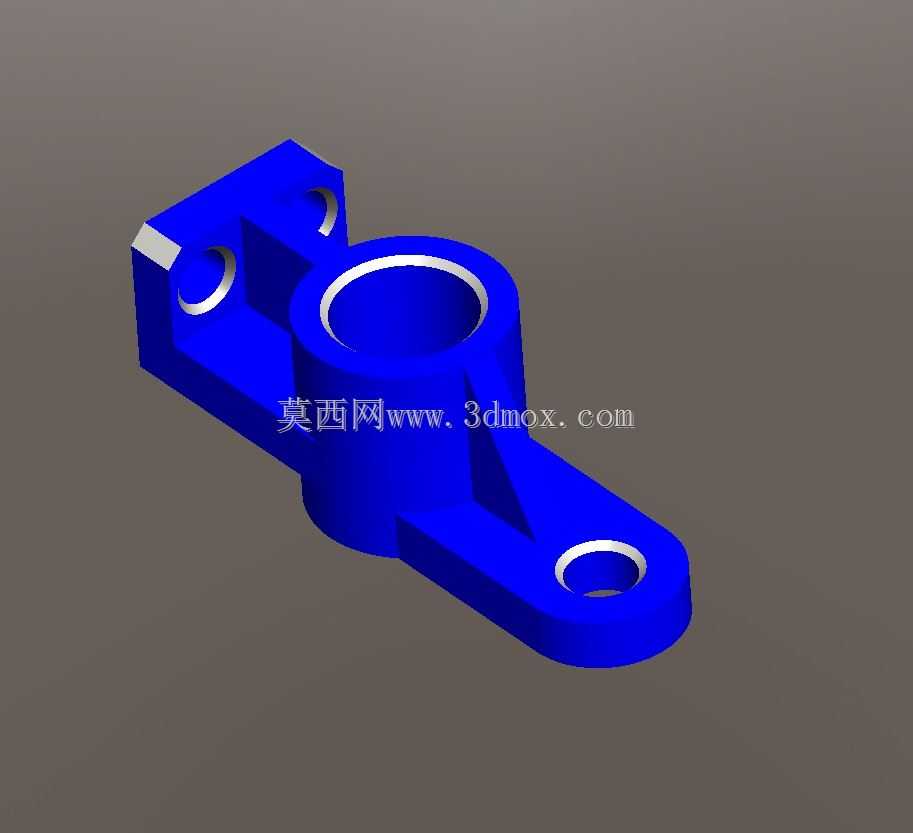

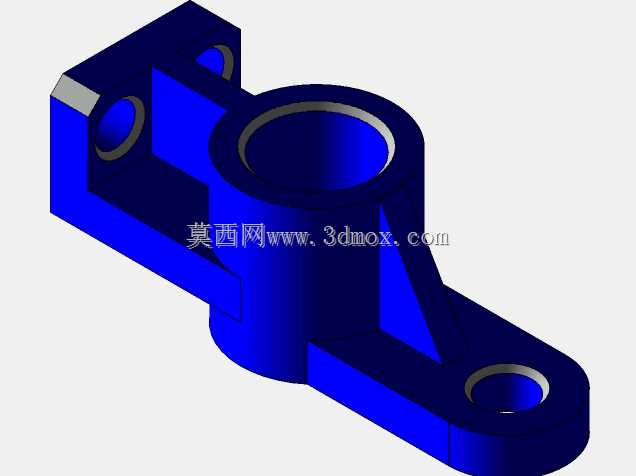

该支撑构件属于设备传动部位的核心承载零件,主要应用在轻工输送设备、小型自动化装配线、台式加工工装的转轴支撑环节,日常工况下承担径向载荷与少量轴向窜动的限位作用,避免转轴运行过程中出现偏摆、同轴度超差的问题。从结构设计逻辑来看,主体采用立式筒状结构作为轴孔容纳区,筒体内壁可配套铜套或者滚动轴承,适配直径35mm至40mm区间的光轴穿装,轴孔上端面预留的环形台阶可对轴承外圈做轴向定位,防止轴承在运转过程中出现轴向窜动,台阶深度与常规标准轴承的外圈厚度匹配,无需额外加工调整垫片即可完成装配。底座部分采用延伸式翼板结构,三个安装孔分别分布在不同方向的翼板上,其中两个孔位分布在筒体同侧的长翼板两端,第三个孔位布置在筒体侧方的短翼板上,
这种非对称的孔位布局可以抵消转轴运转时产生的周向扭转力,相比对称双孔安装的结构,抗扭稳定性提升40%左右,安装时可根据设备机架的实际布局选择对应孔位固定,适配不同的安装面空间。从尺寸边界来看,构件整体长度方向最大尺寸为90mm,宽度方向最大尺寸为60mm,筒体顶部距离安装底面的总高度为45mm,安装孔统一采用直径24mm的通孔设计,可适配M20规格的内六角螺栓完成固定,孔位周边做了局部加厚处理,避免螺栓锁紧时出现翼板变形的问题。长翼板上的两个安装孔中心距为60mm,短翼板上的安装孔中心与筒体轴线的水平距离为35mm,安装前需要在机架对应位置提前加工对应的螺栓过孔,保证各孔位同轴度误差不超过0.1mm,
避免装配时出现强制锁紧导致的构件内应力残留。构件上的两处直径20mm的定位销孔布置在筒体与翼板的衔接位置,装配时可先打入定位销完成构件与机架的位置校准,再锁紧安装螺栓,能有效降低装配过程中的位置偏差,尤其适合需要反复拆装维护的工位,拆装后重复定位精度可控制在0.05mm以内。筒体侧壁预留的直径10mm的螺纹孔为油杯安装位,日常维护时可通过该孔向内部轴承加注润滑脂,无需拆解整个支撑结构即可完成保养操作,油杯孔的位置距离安装底面高度为15mm,不会和机架安装面产生干涉,加注润滑脂时溢出的油脂可顺着筒体外侧的斜面流到外部,不会堆积在安装面缝隙内。所有棱角位置都做了R3到R5的圆角过渡,一方面是避免机加工过程中出现应力集中导致的零件开裂,
另一方面也能减少装配过程中尖锐棱角对操作人员的划伤风险,翼板与筒体衔接的位置做了15度的斜向加强筋,筋板厚度为8mm,可在不增加整体重量的前提下提升结构的抗弯强度,当转轴承受突发径向冲击载荷时,加强筋可分散筒体根部的集中应力,避免长期使用后出现根部断裂的问题。建模过程中优先保证各安装面的平面度要求,底座安装面的平面度公差控制在0.02mm以内,轴孔内壁的圆柱度公差不超过0.015mm,轴孔轴线与安装底面的垂直度公差为0.02mm/100mm,这些形位公差的设定可以保证转轴装配后转动顺畅,不会出现卡滞、偏磨的问题。实际应用中,该构件可替换部分小型设备上的一体式铸造轴承座,相比铸铁材质的标准轴承座,该结构重量更轻,安装灵活性更高,尤其适合安装空间受限、载荷不大的传动工位,比如小型皮带输送机的从动辊支撑、自动化料盘的转轴定位、台式钻孔设备的导杆支撑等场景,在保证支撑强度的前提下,可有效压缩设备的整体安装空间,降低机架的加工难度。
