带进料漏斗的肉分隔细碎设备结构

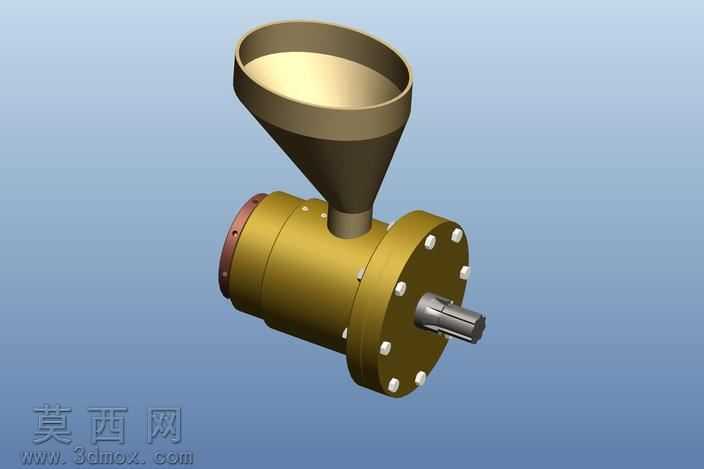

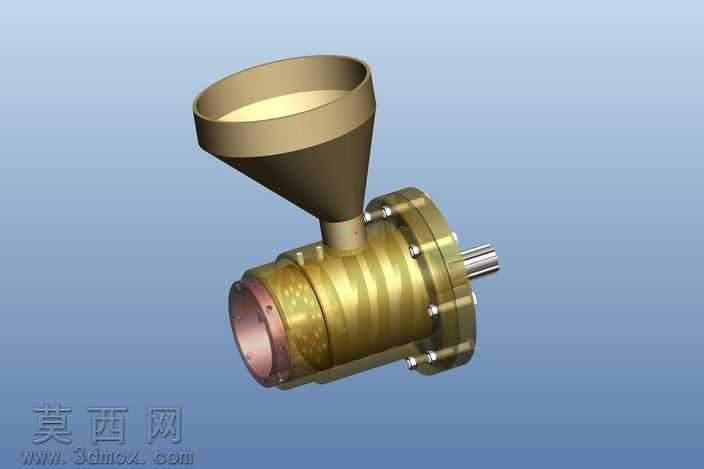

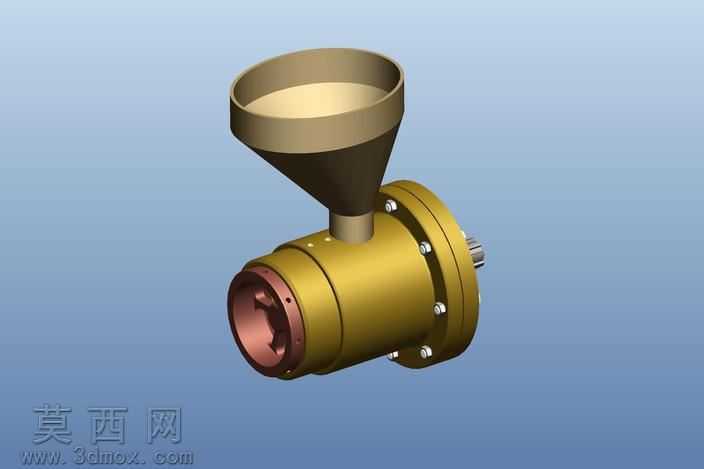

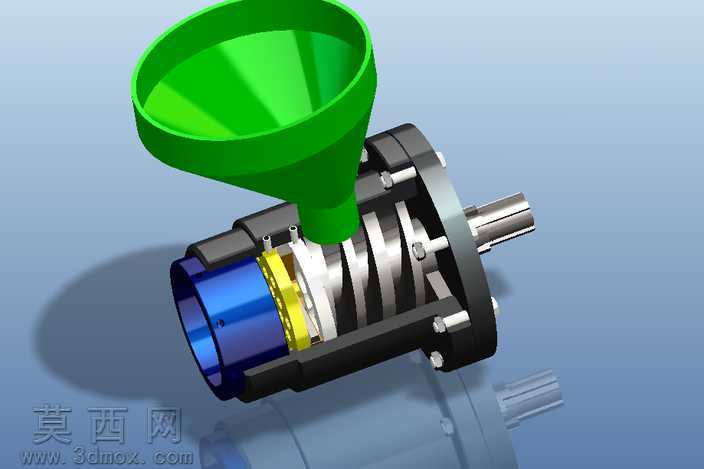

本作品为肉分隔细碎设备的三维装配模型，采用PTC Creo Elements完成全参数化建模，整体结构围绕物料进料、分隔、细碎、输出的完整作业流程搭建，各零部件配合关系清晰，可直接用于结构验证、装配教学与方案演示。建模阶段严格遵循机械设计公差规范，对每一个零件的尺寸链进行校核，确保装配后无干涉问题：顶部的绿色进料漏斗采用薄壁抽壳特征建模，内壁设置1:5的锥度顺滑过渡，可引导待加工物料顺畅进入下方处理腔体，漏斗与腔体的连接位置设计有定位止口，保证装配同轴度，避免物料泄漏。中部核心处理腔体为多层堆叠式装配结构，从进料端到输出端依次设置了分隔导料组件、细碎切削组件、定位隔套与密封结构：分隔导料组件采用螺旋曲面建模，螺旋升角经过反复调整，可将连续进入的物料均匀分隔成定量料流，避免单次进料过多造成设备卡滞；细碎切削组件的刃口部分采用拉伸切除加阵列特征完成，刃口角度设置为12度，兼顾切削锋利度与结构强度，切削组件与主轴之间采用平键连接传递扭矩，键槽位置做了应力释放圆角处理，避免长期负载下出现应力断裂。腔体外部的黑色壳体采用加厚实体建模，周向均匀布置螺栓连接孔，通过内六角螺栓将前端盖、腔体主体、后端盖紧固为一体，前端盖位置设置蓝色的出料端定位套，内部安装骨架油封实现旋转轴的动密封，防止加工过程中物料渗出；后端伸出的金属输出轴做了轴肩定位设计，可外接动力源驱动内部转子组件运转。渲染阶段针对不同零部件赋予了差异化材质：进料漏斗采用亮面绿色塑料材质，添加轻微的反射效果模拟工程塑料的表面质感；壳体部分采用哑光黑色铸铁材质，表面添加细微的颗粒纹理还原铸件的真实触感；内部的金属切削组件、主轴、螺栓等零件采用抛光不锈钢材质，调整金属粗糙度参数呈现不同的金属光泽；前端蓝色端盖采用阳极氧化铝材质，突出不同功能部件的视觉区分。整体装配模型完整还原了肉分隔细碎设备的工作逻辑，各运动部件的运动行程预留合理，静态结构的支撑强度满足作业负载要求，可作为同类食品加工细碎设备的设计参考模板，也可用于机械装配课程的教学演示案例，帮助学习者理解进料、分隔、细碎、出料全流程的结构配合关系。
