近海捕捞作业用中型渔船拉网绞鼓结构

　　在近海中小型捕捞渔船的甲板作业装备体系里，这类拉网绞鼓是甲板收放渔具环节的核心承载部件，日常作业时承担着整张渔网连同渔获的拖拽、收卷、临时固定载荷，作业场景覆盖近海流刺网、张网、小型围网的常规捕捞工况，适配12-24米长度量级的钢质、玻璃钢质渔船甲板安装位，不需要额外搭配复杂的液压站附属结构，可直接对接渔船甲板原有减速动力输出端，大幅降低老船改造、新船配套的安装适配成本。

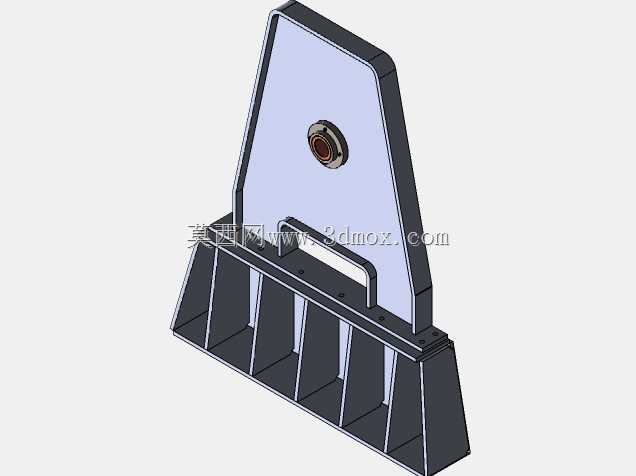

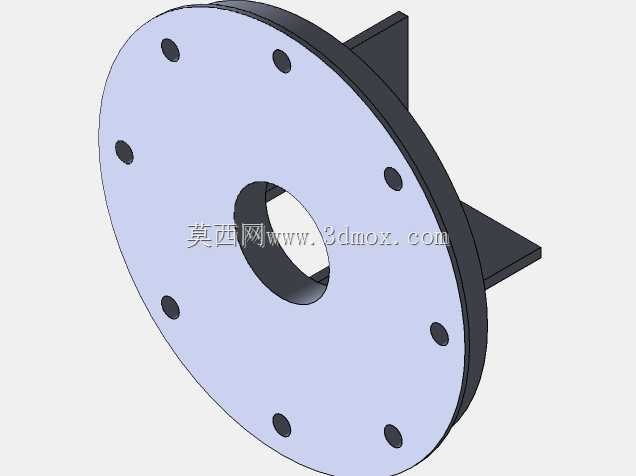

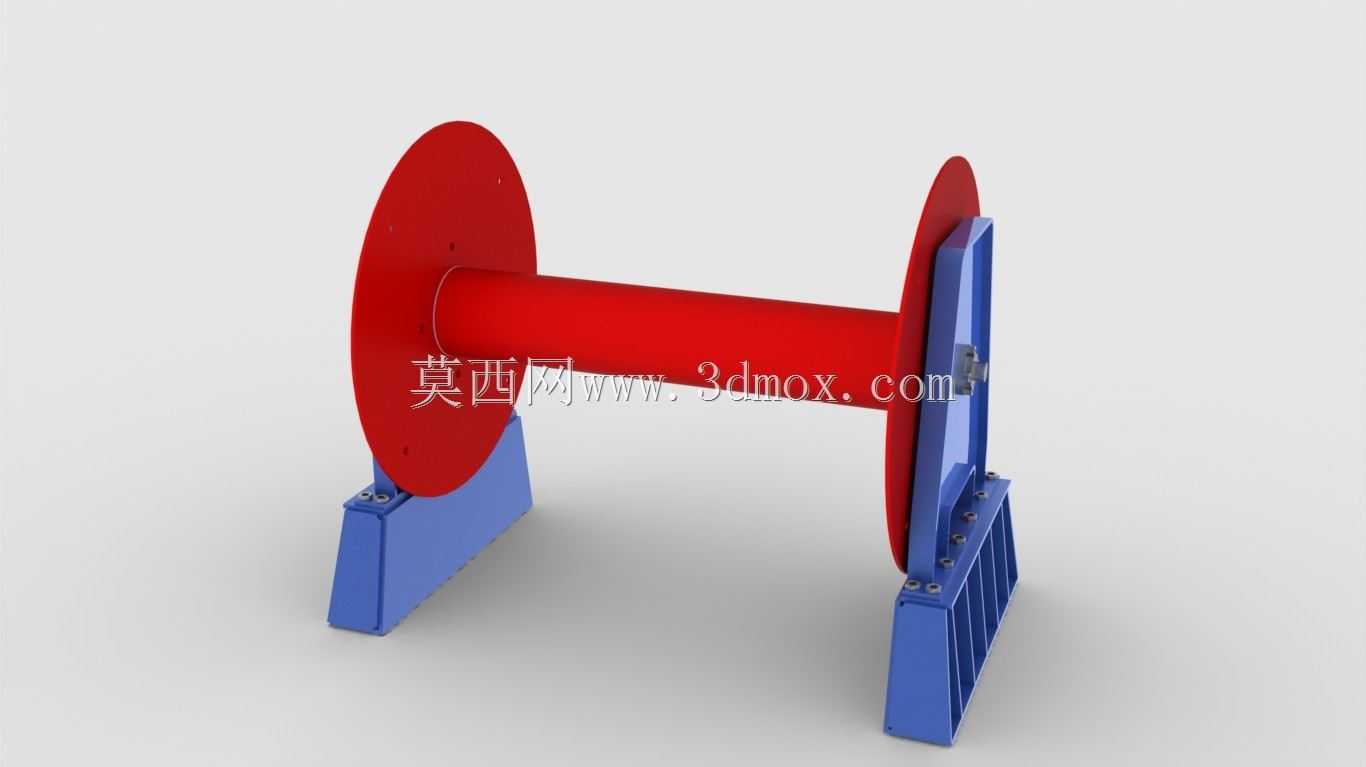

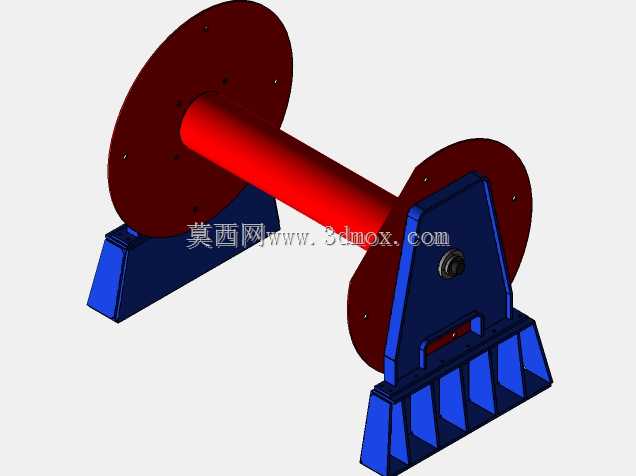

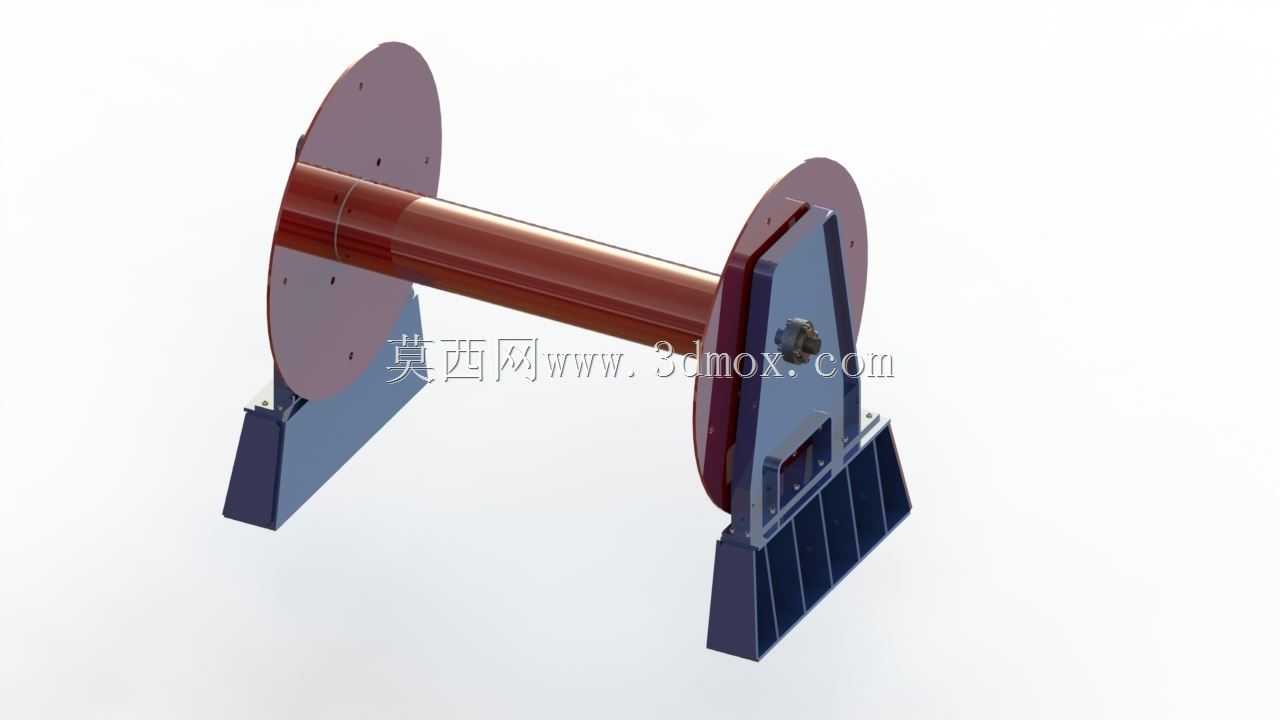

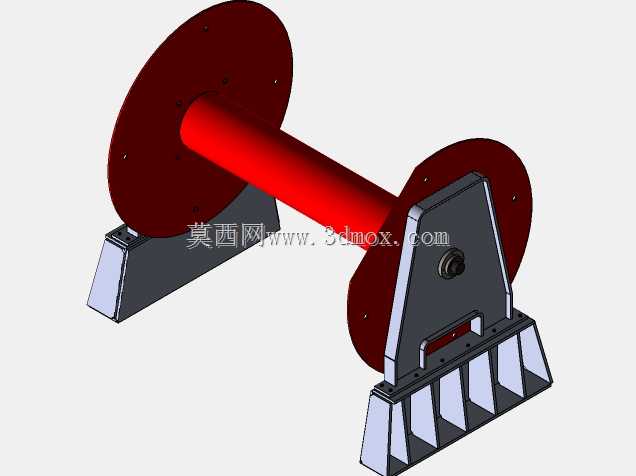

　　从实际作业的功能逻辑来看，该部件的工作原理和常规陆地绞盘有共通性，但针对海上高盐高湿、载荷波动大的作业环境做了针对性的结构优化：中间的圆柱形卷筒是渔网缆绳、网纲的直接缠绕承载位，卷筒两端设置的大直径挡边结构，能避免收网过程中网纲受海浪颠簸出现侧向滑脱、乱绳卡滞的问题，哪怕作业时船身横摇角度超过15度，网纲也能始终约束在卷筒的有效缠绕区间内，不会出现脱轨缠绕到支座转轴的故障。两侧的立式支座不仅承担卷筒的径向支撑载荷，还在支座底部做了加宽的法兰安装面，安装时可直接通过螺栓固定在甲板的预埋承重梁上，不需要额外焊接加强筋，就能承受收网时最大近两吨的瞬时冲击载荷——这种冲击载荷往往来自渔网挂到海底礁石、或者渔获集中入网时的瞬间拖拽力，要是支座支撑强度不足，很容易出现焊缝撕裂、转轴变形的作业事故。

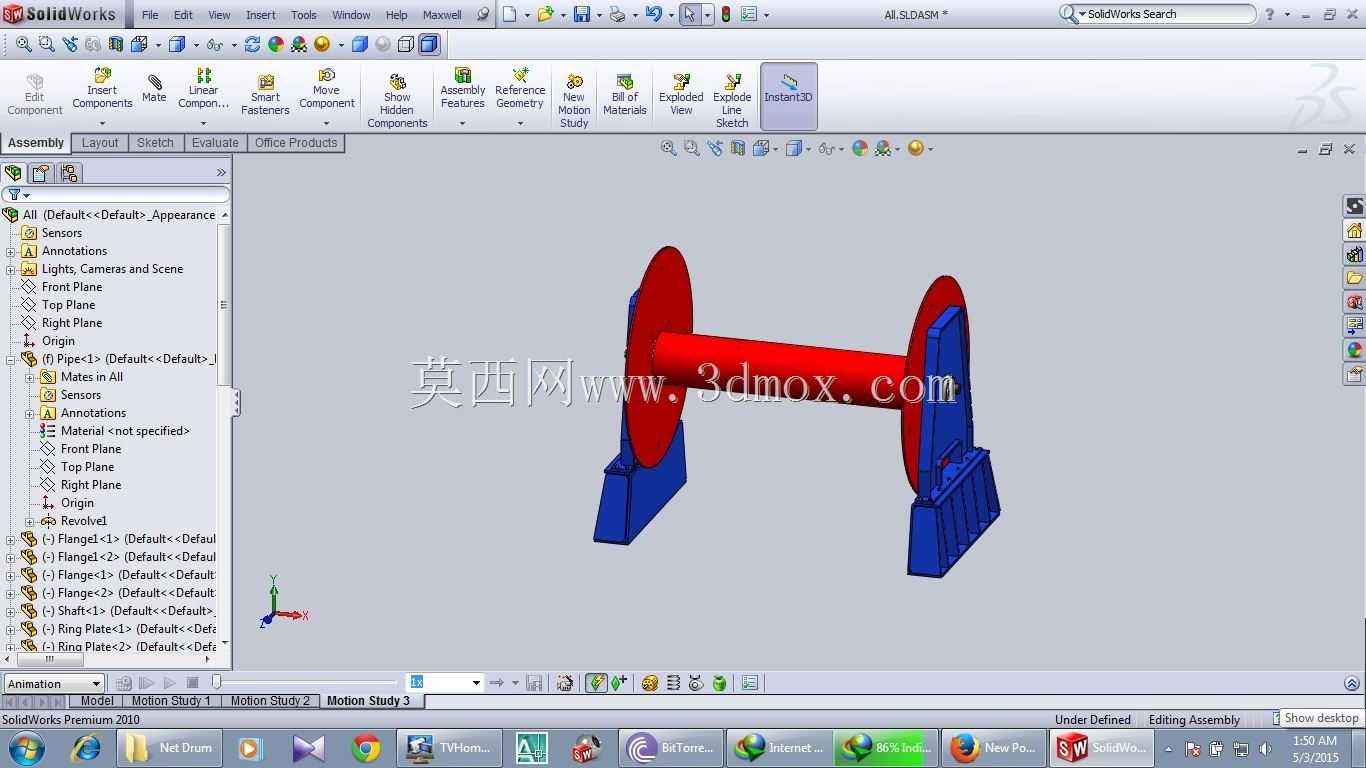

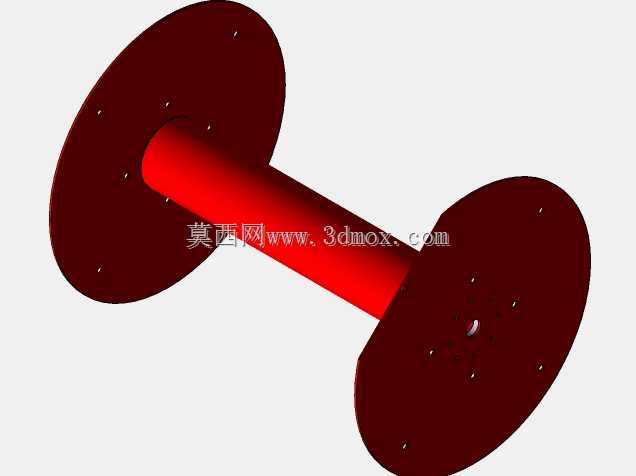

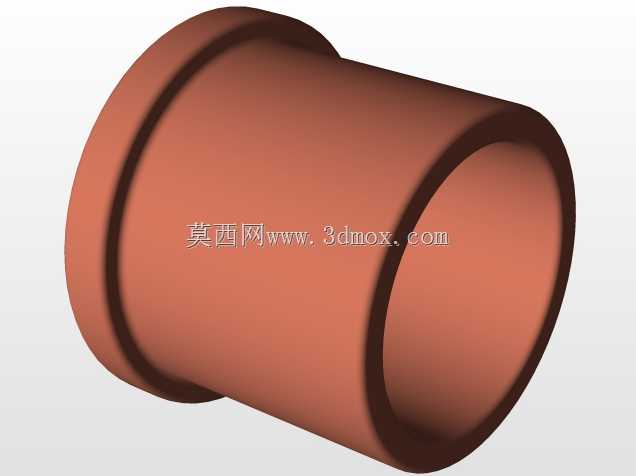

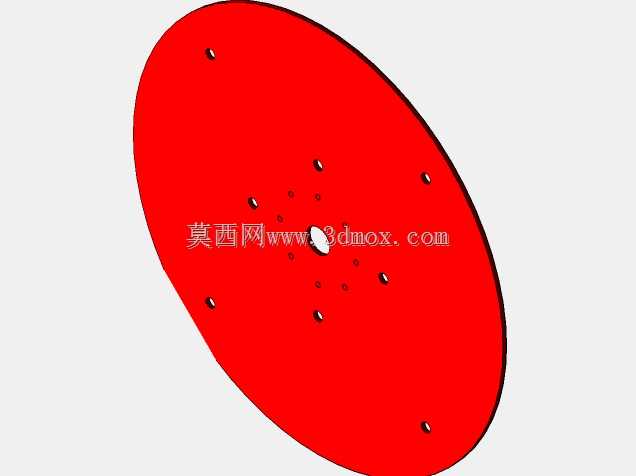

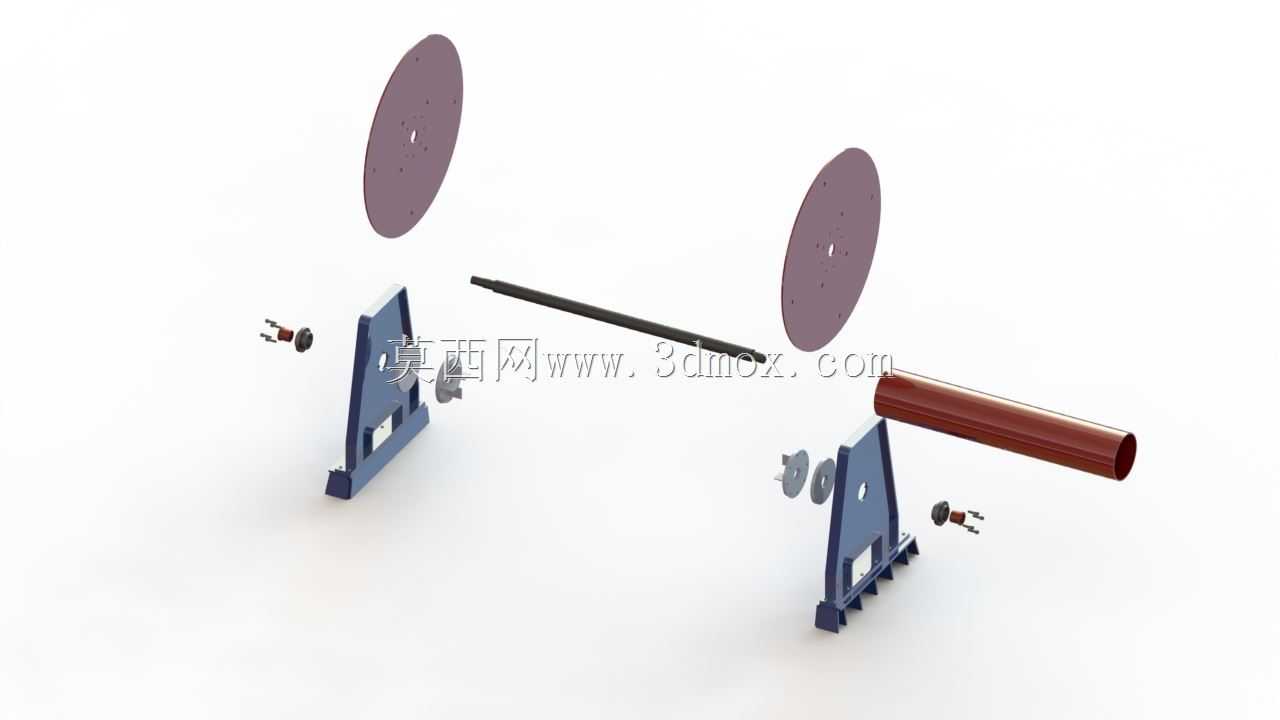

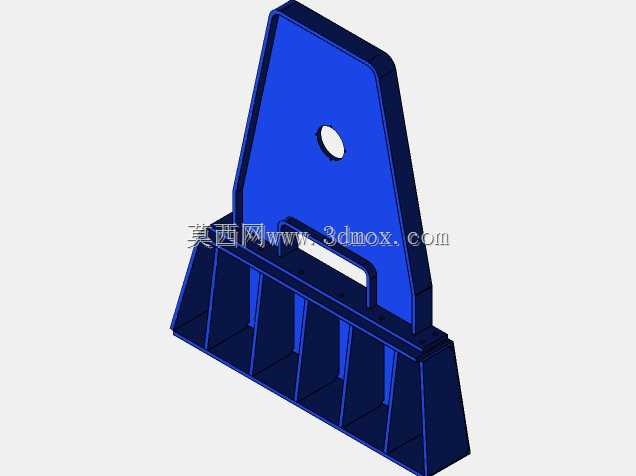

　　设计层面上，整个结构做了明确的功能分区：卷筒部分采用等直径圆柱设计，缠绕行程和常规渔船120米长度的网纲收卷需求匹配，挡边的直径比卷筒外径大出近60%，预留了足够的网纲堆叠空间，哪怕网纲上附着海草、贝壳等杂物，也不会因为缠绕直径增大出现溢出挡边的情况。两侧支座的非安装面做了斜向加强筋结构，筋板的走向顺着收网时的主受力方向布置，能把卷筒传递来的径向载荷均匀分散到整个安装法兰面，避免应力集中在支座和法兰的连接转角处。转轴部分隐藏在卷筒内部，两端和支座的连接位预留了润滑脂加注通道，日常维保的时候不需要拆解整个绞鼓，直接通过外置的注油嘴就能给转动副补充润滑脂，适配海上作业维保条件有限的实际情况，船员不需要复杂工具就能完成日常保养。

　　从安装边界来看，该绞鼓的整体横向跨度控制在1.2米以内，纵向安装深度不超过0.4米，安装后卷筒的中心高度距离甲板面约0.6米，刚好匹配成年船员站在甲板上操作网纲的作业高度，不需要额外垫高操作平台，也不会因为高度过高影响甲板其他作业的通行空间。卷筒的转动方向可根据渔船的作业习惯调整，既可以适配船舷左侧的收网工位，也能适配右侧工位，安装时只需要调整动力输入轴的对接方向即可，不需要改动主体结构。针对海上的腐蚀环境，结构的所有外露面都预留了足够的涂装厚度余量，建模时就把棱角位置做了小圆角过渡，避免后期涂装时出现漆膜厚度不均、边角位置提前锈蚀的问题，支座底部和甲板接触的位置还预留了防腐垫片的安装间隙，能避免不同金属接触出现的电偶腐蚀，延长部件在海上环境的使用寿命。

　　实际作业过程中，该绞鼓不需要搭配复杂的排绳机构，因为近海作业的网纲直径普遍在18-24mm之间，卷筒的有效长度刚好能让网纲在收卷时自然排布，船员只需要在收网时轻微调整网纲的入绳角度，就能完成整齐缠绕，不会出现乱绳咬绳的情况，相比带自动排绳的复杂绞车，这种结构的故障点更少，哪怕在海上出现小的磕碰变形，船员也能通过简单的工具现场维修，不会因为设备故障影响捕捞作业窗口期。另外，卷筒表面没有做额外的防滑凸起，避免收网时网纲和凸起位置过度摩擦出现网纲磨损，光滑的圆柱面既能提供足够的缠绕摩擦力，又能减少网纲的磨损速率，延长渔具的使用周期。
