简易铅酸蓄电池结构三维设计

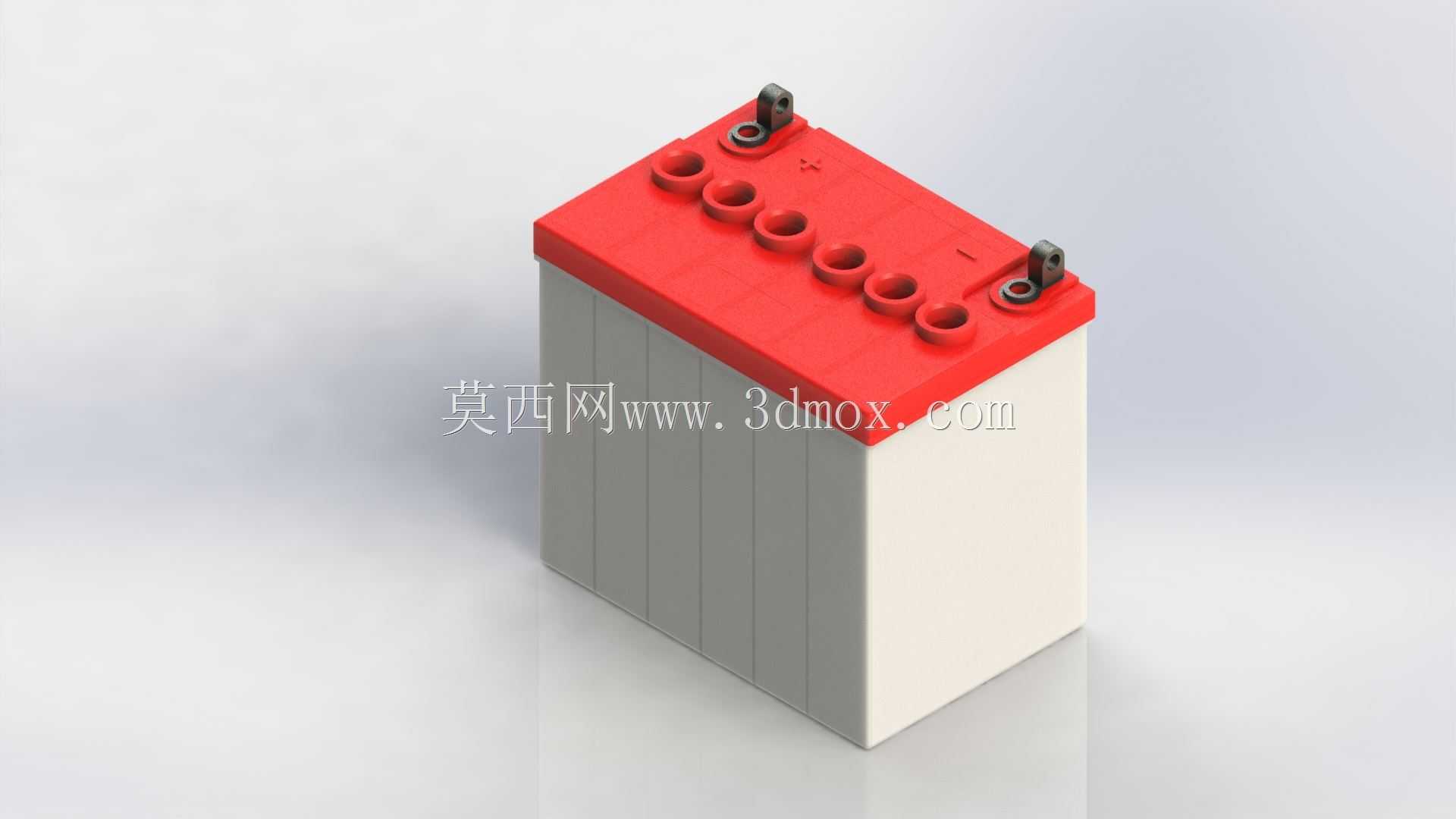

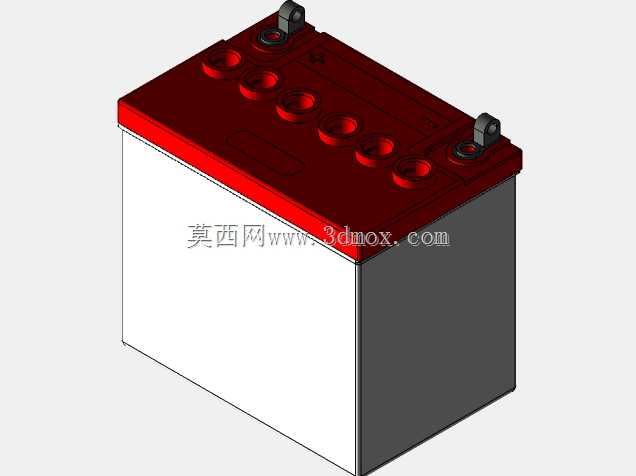

　　在日常的设备配套设计里，铅酸蓄电池是绕不开的一类储能部件，不管是低速电动车的车载供电、通信基站的备用电源、小型光伏离网系统的储能单元，还是叉车这类场内工业车辆的动力源，都能见到这类产品的身影。做这个模型的时候，首先要考虑的就是实际使用中的安装适配问题，这类铅酸蓄电池的外壳采用长方体规整结构，侧面做了等距的竖向加强筋，一方面是提升塑料外壳的结构强度，避免内部极板、电解液重量带来的壳体鼓胀变形，另一方面这些加强筋也能在成组安装的时候起到定位导向的作用，让多块电池并排布置时不会出现错位偏移，同时筋条之间留出的空隙也能给电池工作时的散热留出通道，避免密闭空间里热量堆积影响电池寿命。

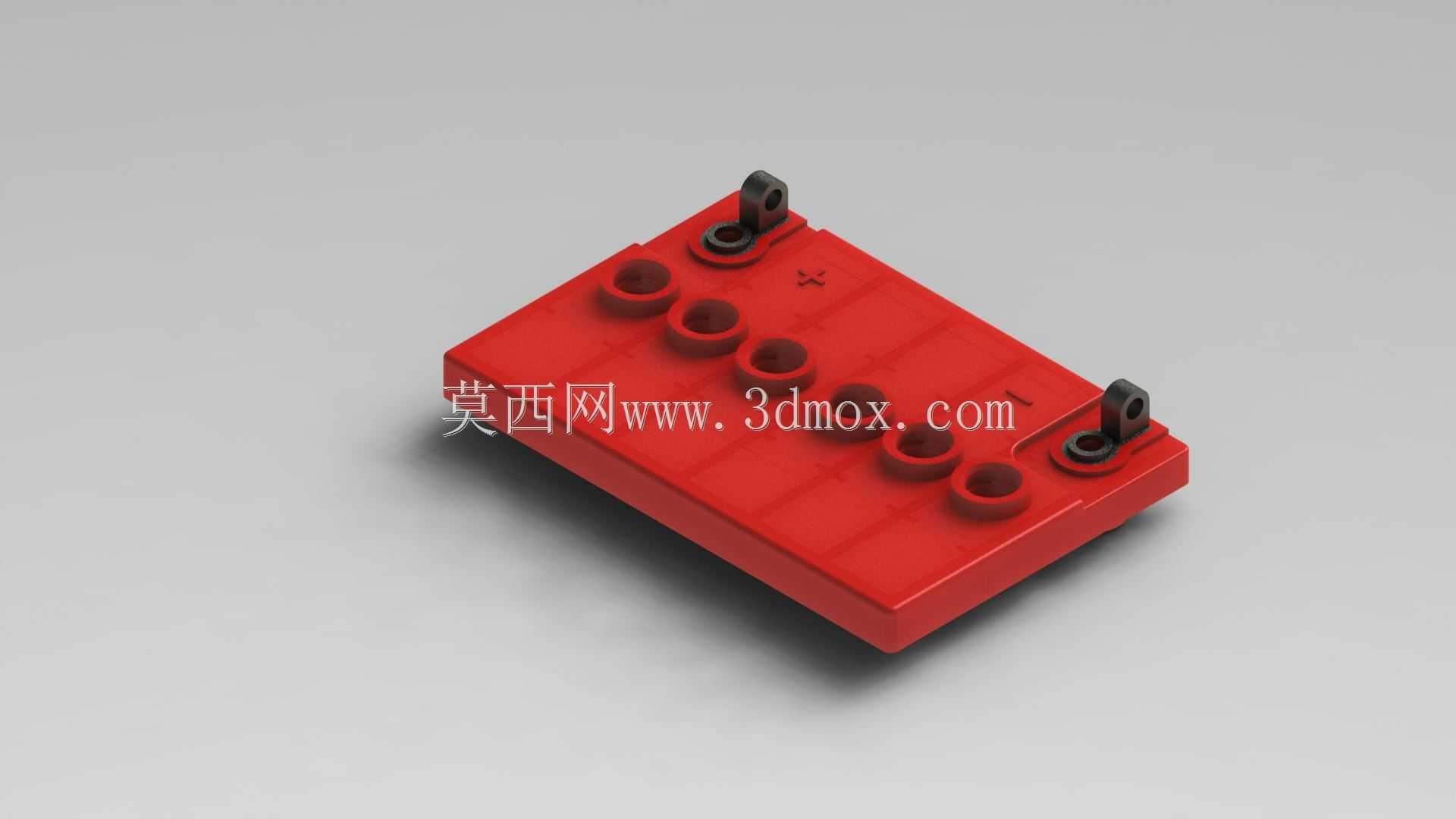

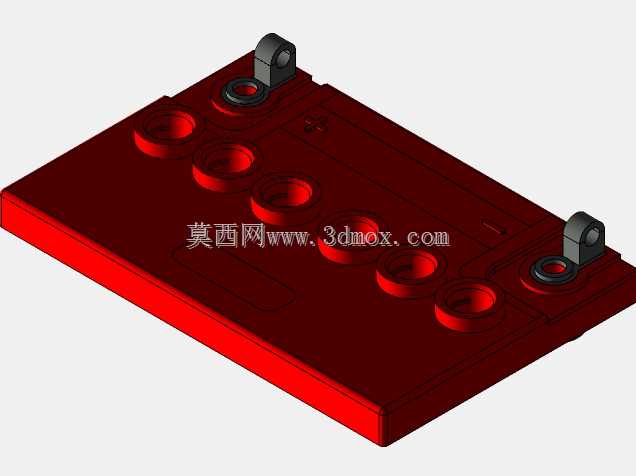

　　顶部的红色端盖是设计里需要重点处理的部分，端盖上的六个注液孔对应内部六个单格电池，每个单格额定电压2V，整组输出12V，这是常规启动型、动力型铅酸电池的通用规格。注液孔的位置做了内凹的沉台结构，配套的孔塞可以完全嵌入沉台内，不会因为外部的磕碰、摩擦导致塞子脱落，避免电解液溢出或者外部杂质进入电池内部。两端的接线端子采用内嵌式铜质嵌件设计，端子的安装位置高出端盖平面一定距离，接线时可以方便的套入接线端子排，同时端子周边做了凸起的防护围边，避免安装工具误触造成正负极短路，正负极端子旁边做了清晰的极性标识凸起，不用额外印刷标识就能让装配人员快速区分极性，减少接线错误的概率。

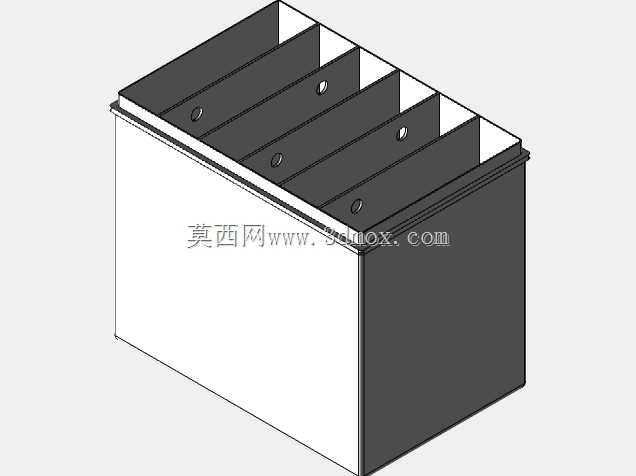

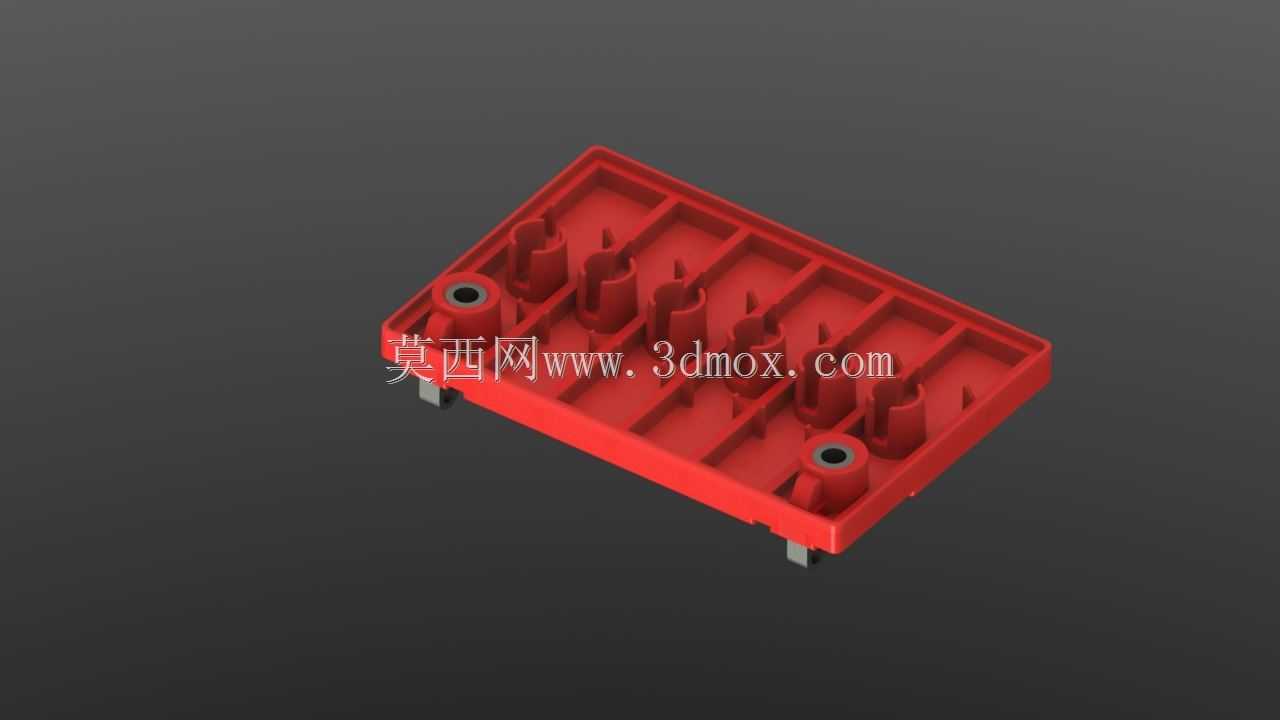

　　建模的时候，外壳的壁厚参考了常规铅酸电池的实际参数，预留了内部极板组、汇流排的安装空间，端盖和壳体的配合位置做了止口结构，模拟实际生产中的热封或者胶接装配结构，还原真实产品的装配关系。从安装边界来看，这类电池的底部是平整的平面，可以直接固定在设备的电池仓托架上，不需要额外的适配底座，整体的长宽高尺寸参考了市面上常用的12V铅酸电池规格，能够直接适配多数现有设备的电池仓尺寸，不需要对原有安装结构做大幅修改。

　　从功能特性上来说，这类铅酸蓄电池的结构设计偏向实用性，没有多余的复杂结构，外壳采用耐酸腐蚀的工程塑料材质，能够耐受内部稀硫酸电解液的长期腐蚀，同时具备足够的抗冲击性能，在车辆行驶、设备移动的振动工况下不会出现壳体开裂的问题。顶部的注液孔设计也方便后期维护时补充蒸馏水，延长电池的实际使用寿命，相比密封式铅酸电池，这种结构的可维护性更强，适合在对成本敏感、需要长期使用的场景下应用。

　　在做结构校核的时候，要重点关注端子的受力情况，接线端子的嵌件和端盖的结合位置需要做加强筋处理，避免接线时拧动螺母的力量导致端子松动或者端盖开裂，同时端盖上的排气结构也做了简化还原，保证电池在充放电过程中产生的气体能够顺利排出，避免内部压力过高出现鼓胀甚至漏液的问题。整个模型的结构完全还原真实产品的装配逻辑，不管是做设备的电池仓配套设计，还是做电池相关的教学演示结构，都能直观的展现这类铅酸蓄电池的外部结构特征和安装配合关系，不需要额外调整就能直接用于整机的装配干涉检查，确认电池和周边结构的间隙是否满足安装、布线、散热的要求。
