钢带连续清洗内阁设备结构设计

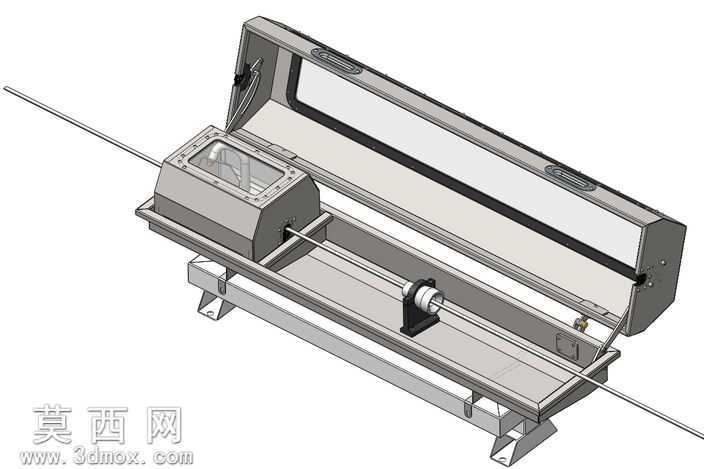

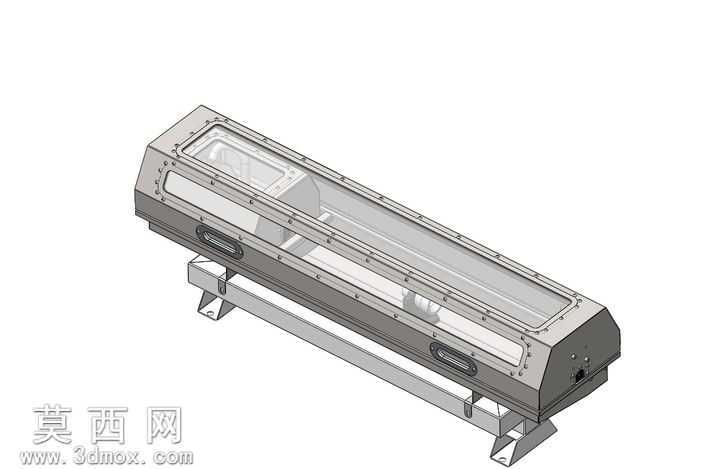

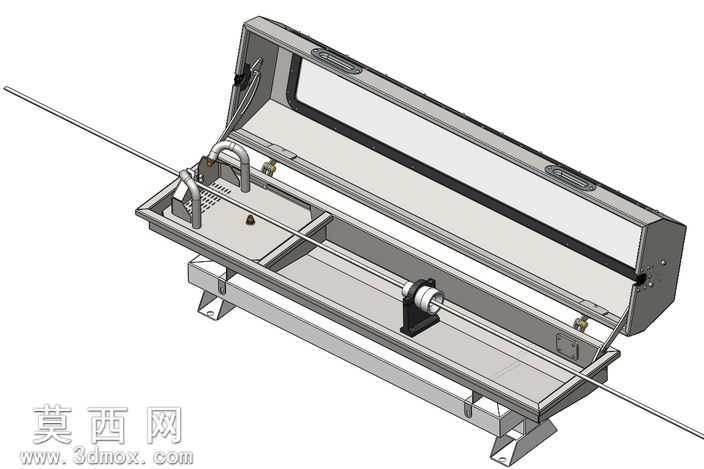

本模型为钢带连续清洗内阁设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业设备的实际装配逻辑，对每一处连接结构、支撑部件、腔体轮廓都进行了精准的尺寸约束，确保各部件之间无干涉、装配关系符合实际生产要求。模型整体采用卧式长腔体结构设计，外部壳体采用折弯钣金拼接结构，通过均匀排布的紧固件实现壳体密封连接，壳体侧面设置有嵌入式观察窗与操作把手，方便日常运维时观察内部清洗状态、开启腔体进行检修维护。设备底部设计有倾斜式支撑机架，机架通过螺栓连接的支脚实现设备的水平调平，保证设备运行过程中的稳定性，避免长腔体结构因自重产生形变影响清洗精度。内部腔体为贯通式设计，可实现钢带的连续输送清洗，钢带可从腔体一端进入，经过内部清洗区域完成表面污渍、杂质的冲洗清理后从另一端输出，衔接后续的裁切、收卷工序，避免传统间歇式清洗带来的生产效率低下问题。建模过程中对壳体的焊接拼接缝、把手的安装沉台、观察窗的密封压边都做了细节还原，材质分配上区分了金属钣金的哑光金属质感、观察窗的透明玻璃质感、支撑脚的防滑橡胶质感，渲染后可清晰展示设备的整体外观与结构层次，能够直接用于设备方案展示、生产加工参考以及产线布局模拟，帮助设计人员快速验证清洗腔体的空间利用率、钢带输送路径的合理性，优化设备的整体结构布局，减少实际生产中的改造成本。
