办公场景常用红色按压式图钉结构设计

　　日常办公场景里，这类红色按压式图钉是桌面与公告场景的高频使用小零件，别看结构简单，实际设计过程中要兼顾的细节并不少。首先从实际使用场景出发，这类零件主要用于软木板、公告栏、纸质文件临时固定，也会在车间生产看板、班组管理公示板上用来固定作业指导书、生产进度表单，部分文创场景、手工DIY场景也会用到这类零件做临时固定。

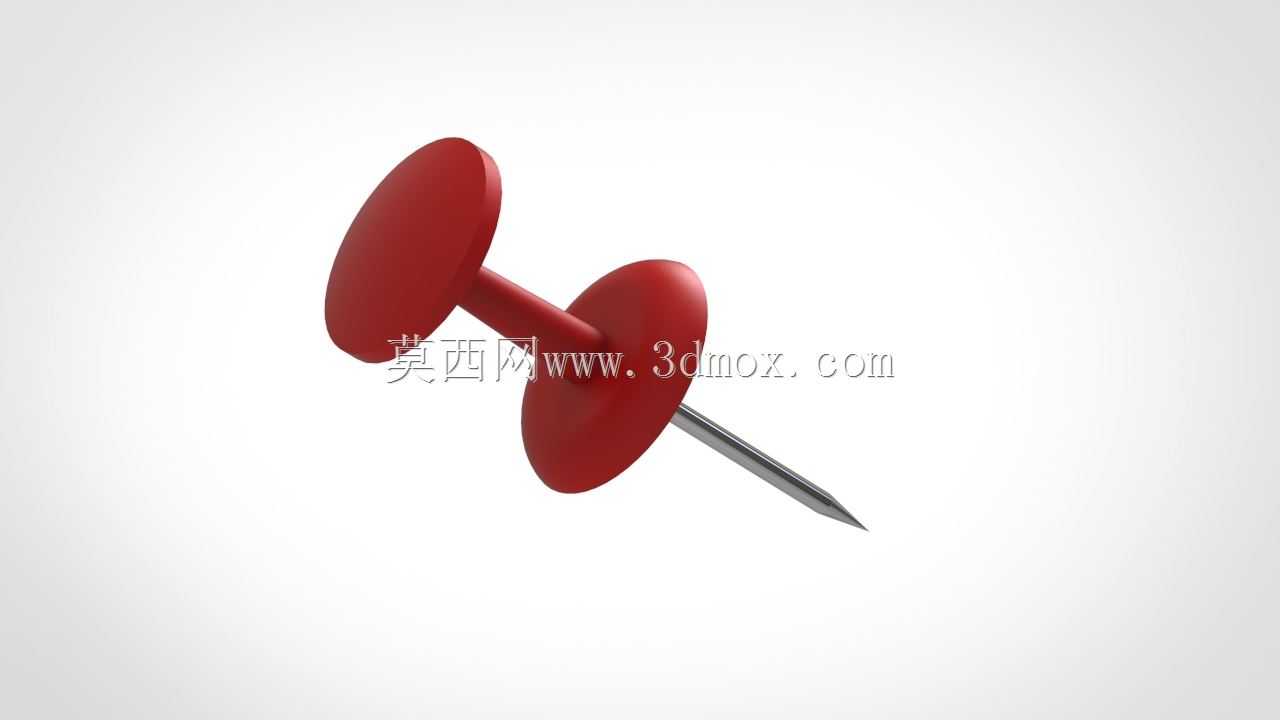

　　从功能特性来看，这款图钉采用双圆盘结构设计，顶部的大圆盘是按压受力面，直径设计参考成年人拇指指腹的接触范围，保证按压时受力均匀，不会因为接触面过小导致按压时硌手，也能避免施力过程中打滑；中间的连接柱是受力传递结构，连接顶部按压盘与下部的限位盘，下部的限位盘直径略小于顶部按压盘，主要作用是在图钉刺入固定基材后，限制刺入深度，避免钉身完全没入基材导致后续难以拔除，同时也能在按压时给手指提供第二个受力支撑点，拔除的时候可以用指甲扣住限位盘的下沿轻松施力。下部的钉身采用锥形针尖设计，针尖角度经过反复调试，角度过大会导致刺入阻力大，需要施加更大的按压力才能穿透纸张与软木基材，角度过小则会导致针尖强度不足，多次使用后容易出现针尖弯折、卷刃的问题，合适的锥角既能保证刺入时的锋利度，又能保证钉身的结构强度，正常使用场景下重复插拔数百次也不会出现针尖损坏的情况。

　　设计过程中首先要考虑的是使用安全性，钉身的长度经过严格控制，既保证能够穿透3-5张A4纸后刺入软木板3-5mm实现可靠固定，又不会因为钉身过长导致穿透基材后露出尖锐部分划伤人员，尤其是在办公场景有孩童接触的可能，钉身长度的冗余量控制是设计的核心要点之一。其次是材质搭配，两个圆盘部分采用硬质塑料材质，表面做哑光磨砂处理，红色配色一方面是辨识度高，掉落在桌面或者地面上容易被发现，避免遗落造成扎伤风险，另一方面塑料材质的绝缘特性也能避免在固定带弱电的标识牌时出现导电风险；钉身部分采用高碳钢材质，表面做镀锌防锈处理，保证在常规办公环境下长期使用不会出现生锈的情况，避免锈迹污染被固定的纸张或者公告栏表面。

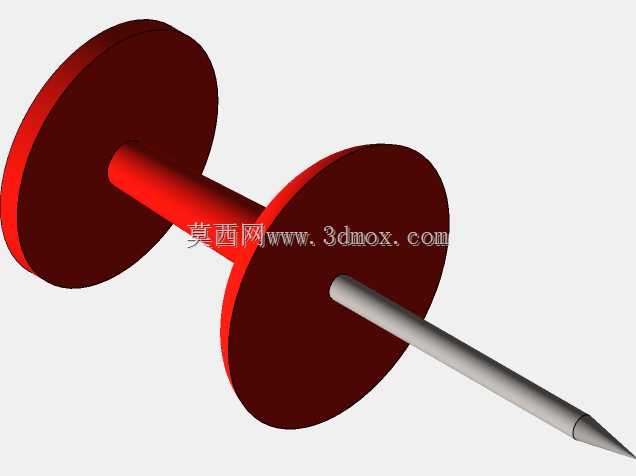

　　从安装边界来看，这款图钉的适用基材硬度不能超过邵氏硬度60HD，过硬的基材比如实木板、金属板、密度板都不适合使用，强行按压会导致钉身弯折或者圆盘碎裂，最适配的基材是软木板、EVA泡棉板、瓦楞纸板这类有一定弹性且质地偏软的材质，固定纸张的总厚度建议不超过2mm，过厚的纸张堆叠会导致刺入深度不足，容易出现图钉脱落、文件掉落的情况。实际建模过程中，两个圆盘的边缘都做了R0.5的圆角处理，没有尖锐的棱角，避免生产过程中飞边划伤使用者，也能提升握持按压时的手感；中间连接柱与两个圆盘的衔接位置做了渐变过渡处理，避免直角衔接位置出现应力集中，在按压施力时出现连接柱断裂的问题。

　　很多人觉得这类小零件不需要严谨的结构设计，实际上在量产过程中，塑料圆盘的注塑收缩率、钉身与塑料盘的包胶结合力都是需要反复验证的参数，包胶深度过浅会导致钉身在插拔过程中与塑料盘脱落，包胶深度过深则会提升注塑难度，增加生产过程中的不良率。实际使用过程中，这类图钉的固定力大概在8-12N，能够满足常规纸质文件的固定需求，遇到有风的靠窗公告栏场景，也不会因为轻微的风力导致文件脱落，拔除时需要的拉力大概在5-8N，普通人用单指就能轻松拔除，不需要借助额外的工具。另外，双圆盘的结构设计也能让图钉放置在桌面时不会随意滚动，传统的单盘图钉放在倾斜的桌面上很容易滚动掉落，这款产品的下部限位盘与顶部按压盘形成两个支撑点，放在倾斜角度小于15度的桌面上都能保持稳定，不会轻易滚落。
