轴类零件受扭静力学变形仿真分析案例

　　在传动系统的结构设计环节，轴类零件的抗扭性能校核是绕不开的核心步骤，很多刚接触结构仿真的工程师容易在边界条件设置上出现偏差，要么把约束端设置成完全刚性导致应力集中结果失真，要么载荷施加位置偏离实际传力路径，算出来的变形量和台架试验数据差出30%以上，这个扭矩模拟的建模思路，刚好贴合工程实际里的轴系受扭工况，能帮从业者快速理清静力学仿真的基础逻辑。

　　从实际应用场景来看，这类受扭轴广泛存在于减速机输出端、输送机辊筒驱动段、机床主轴传动段，日常运行中主要承受周向剪切应力，长期交变载荷下如果抗扭裕度不足，很容易出现轴肩位置的疲劳断裂，之前接触过的一个输送线项目，就是因为设计阶段没做轴的扭转变形校核，选了直径偏小的光轴，满载运行三个月后在键槽位置出现了裂纹，停机换轴连带耽误产能造成的损失远高于前期做仿真校核的成本。

　　这个模型的设计思路完全还原了工程实际的约束逻辑：轴的一端连接块状负载端，模拟实际工况里被驱动的工作部件，约束设置上没有做理想化的全固定，而是在负载块的安装接触面设置了符合实际装配的位移约束，避免应力奇异问题；载荷沿着轴的周向均匀施加，和实际工作中扭矩从动力端输入、沿着轴身传递到负载端的传力路径完全一致，没有出现很多新手常犯的载荷集中在轴端面的错误。

　　从外形尺寸与安装边界来看，模型里的轴采用等直径光轴结构，轴身没有做多余的轴肩变径，适合用来做基础的扭矩传递仿真练习，负载端的块状结构尺寸和轴径保持合理的比例关系，安装面预留了和外部支架连接的约束位置，轴身的载荷施加点沿着轴向均匀分布，和实际中过盈配合、键连接的传力特性匹配，不会出现局部应力异常偏大的问题。

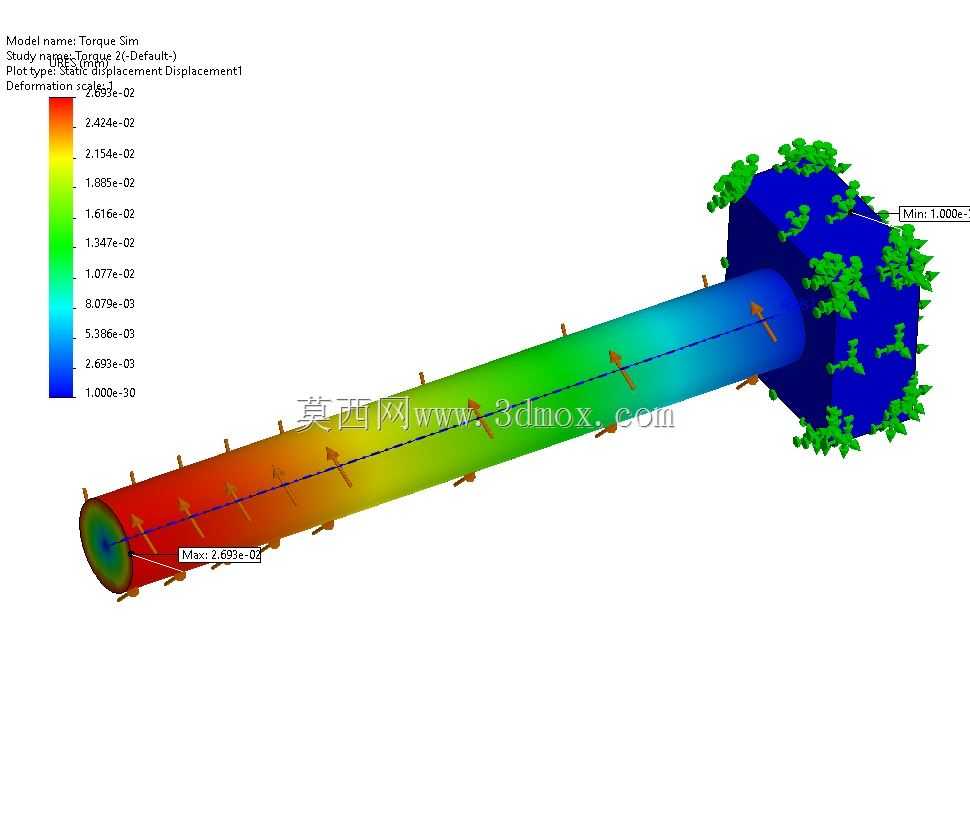

　　从功能特性上来说，这个仿真模型完整呈现了静力学分析的全流程要素：包含材料属性赋予、网格划分、边界约束、载荷施加、结果后处理的完整链路，后处理的位移云图采用彩虹色阶展示，从固定端到负载端的扭转变形量梯度清晰，能直观看到最大变形位置出现在轴的自由端，最小变形在约束端，和材料力学里的扭转变形公式计算结果趋势完全吻合，适合用来验证仿真设置的正确性。

　　很多初学者做扭矩仿真的时候，容易忽略单位统一的问题，要么把弹性模量的单位搞错，要么载荷单位和长度单位不匹配，算出来的变形量差好几个数量级，这个模型里的参数设置完全遵循国际单位制，网格在轴的表面做了适当细化，既保证了计算精度，又不会因为网格过密导致计算时间过长，对于刚接触结构仿真的设计人员来说，照着这个模型的设置逻辑走一遍，就能避开80%的新手常见错误，后续自己做实际项目的轴类抗扭校核时，能快速搭建出符合工程实际的仿真模型，不用在基础设置上反复试错。

　　在实际的工程设计中，这类基础仿真模型的参考价值远高于复杂的整机模型，因为所有复杂的传动系统仿真，都是从单个零件的力学校核起步的，把轴类零件的受扭仿真逻辑摸透，后续做花键轴、阶梯轴、带键槽轴的抗扭分析时，只需要在这个基础模型上调整几何结构、修改对应的约束和载荷参数即可，不用从零开始搭建仿真框架，能大幅提升设计阶段的校核效率，也能减少后续样机试制阶段出现结构失效的概率。
