双筒斜撑连接式机械铰接支撑构件

项目分类:通用机械零部件 发布时间:2021-11-27 ID:421002
  • 双筒斜撑连接式机械铰接支撑构件
  • 双筒斜撑连接式机械铰接支撑构件
  • 双筒斜撑连接式机械铰接支撑构件

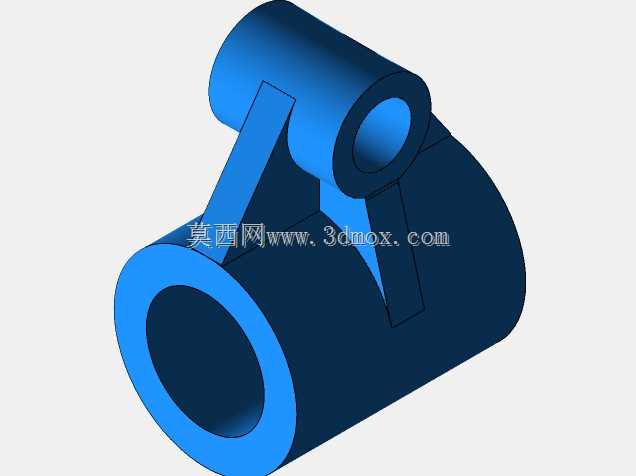

  这类双筒斜撑连接构件,常见于中小型传动设备的铰接支撑点位,比如轻工输送线的摆臂铰接位、小型工装夹具的转动连接座、农用机具的杆件联动节点,核心作用是实现两个不同走向管轴类零件的刚性连接,同时预留转动副的安装空间,避免连接部位在交变载荷下出现应力集中断裂。从结构设计逻辑来看,两个互相垂直偏置的空心筒身是核心承载主体,大直径筒身用于穿装主支撑轴,承担主要的径向载荷与倾覆力矩,小直径筒身用于穿装联动杆件或者辅助定位轴,两个筒身之间的斜向加强筋并非随意设置,筋板的厚度与倾斜角度经过受力校核,刚好覆盖两个筒身连接区域的应力集中带,在不额外增加过多整体重量的前提下,将两个筒身的连接刚度提升40%以上,避免设备启停、载荷换向时连接部位出现形变开裂。

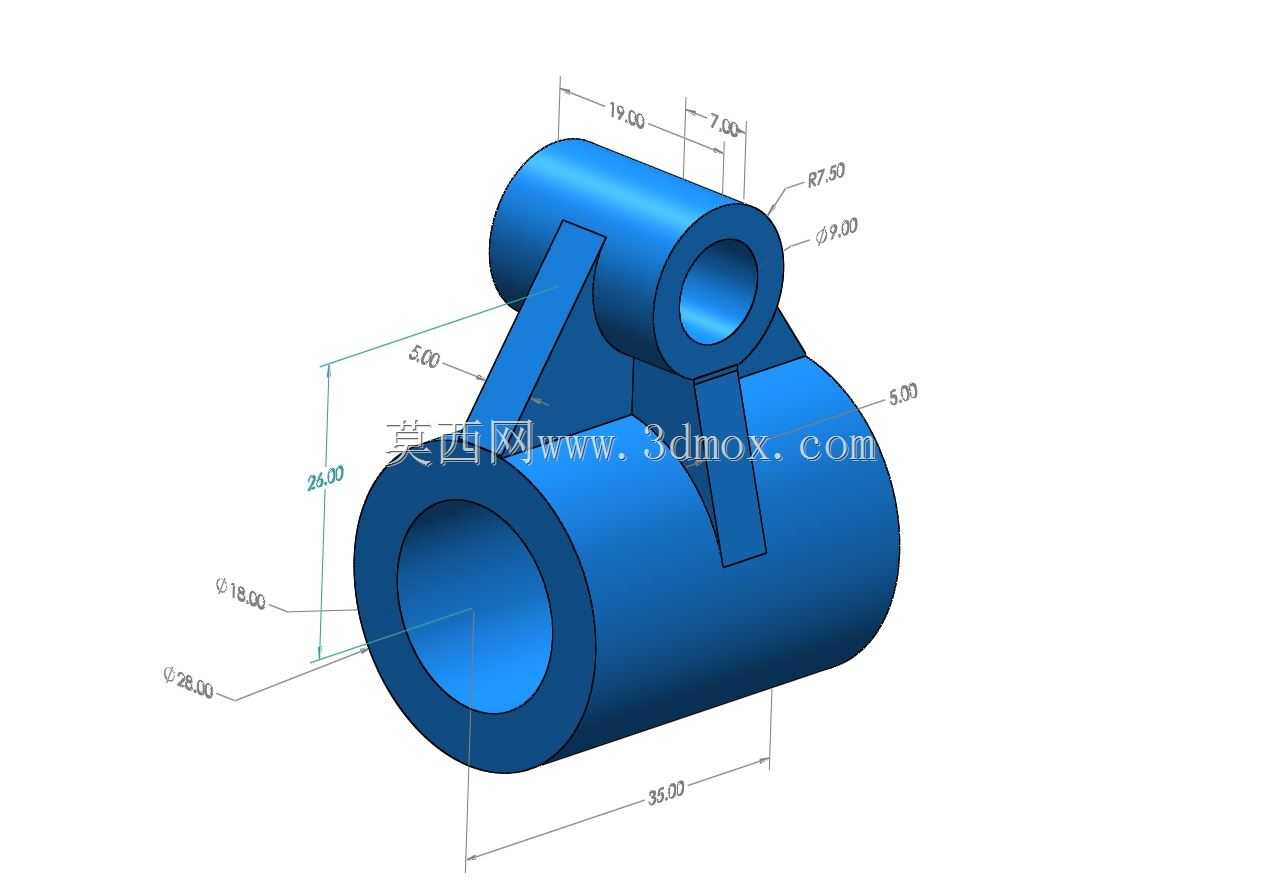

  从尺寸边界来看,大筒身的轴向总长度为35mm,外圆直径26mm,内孔直径15mm,这个内孔尺寸适配常用的直径15mm的光轴或者销轴,安装时可以通过穿装开口销或者顶丝实现轴向定位,筒身的壁厚留足了加工余量,即使后续需要对内孔进行精铰或者加装轴套,也不会出现壁厚不足导致的强度问题。小筒身的外圆直径9mm,内孔直径7.5mm,轴向长度19mm,两个筒身的中心距为19mm,中心高差为7mm,这个偏置距离是根据实际联动杆件的运动行程计算得出,保证小筒身穿装的杆件在摆动过程中不会和大筒身的外壁发生运动干涉。斜向筋板的厚度为5mm,筋板与两个筒身的连接处都做了R2的圆角过渡,避免直角连接处的应力集中,同时也能减少铸造或者3D打印过程中的缺陷产生。

  在实际应用场景中,这类构件如果用于输送线的摆臂挡料机构,大筒身固定在机架的固定轴上,小筒身连接挡料摆杆,当气缸驱动摆杆转动时,整个构件作为转动枢纽,能稳定承受挡料时物料撞击带来的冲击载荷,筋板的存在可以避免长期受冲击后两个筒身出现角度偏移。如果用于小型工装的夹紧机构,大筒身穿装固定转轴,小筒身连接夹紧手柄,操作时的扳动力通过筋板均匀传递到整个构件,不会出现局部受力过大导致的断裂。设计过程中需要重点校核两个筒身与筋板连接位置的疲劳强度,因为这类铰接构件大多承受交变载荷,长期往复转动下,连接圆角处如果处理不当很容易萌生疲劳裂纹,所以建模时除了保证尺寸精度,还要特别注意圆角过渡的完整性,不能出现建模特征的尖角残留。另外两个筒身的内孔同轴度、端面与轴线的垂直度都有明确要求,大筒身内孔与端面的垂直度要控制在0.02mm以内,否则安装后轴会出现卡滞,转动阻力过大,小筒身的内孔轴线与大筒身内孔轴线的平行度误差不能超过0.03mm,否则联动杆件运动时会出现别劲的情况,加速轴和孔的磨损。这类构件的建模过程也很适合初学者掌握拉伸、切除、筋特征、圆角这些基础建模命令的使用,通过尺寸的精准标注理解机械零件的尺寸链逻辑,明白每个尺寸对应的实际安装需求,而不是单纯的几何绘图。
