悬臂梁静态受力变形仿真分析模型

　　悬臂梁作为工程领域应用极广的基础承载结构，在机床悬臂支架、自动化设备伸出工位、建筑挑檐支撑、起重设备伸臂结构中都承担着核心的载荷传递作用，这类结构的受力变形量直接决定了设备末端的定位精度、结构运行稳定性以及长期服役的疲劳寿命，因此在结构设计阶段完成准确的静态受力模拟，是规避后期结构失效、精度超差问题的核心环节。本次搭建的仿真模型完全贴合工程实际中悬臂梁的安装约束逻辑，固定端采用全自由度约束模拟实际工况中与安装基座刚性连接的状态，约束边界完全覆盖固定端的连接端面，避免出现约束不足导致的仿真结果失真问题，梁体的载荷施加完全匹配均布载荷与端部集中载荷的复合受力场景，对应实际生产中悬臂段搭载工装夹具、输送工件、安装执行末端的真实受力状态，

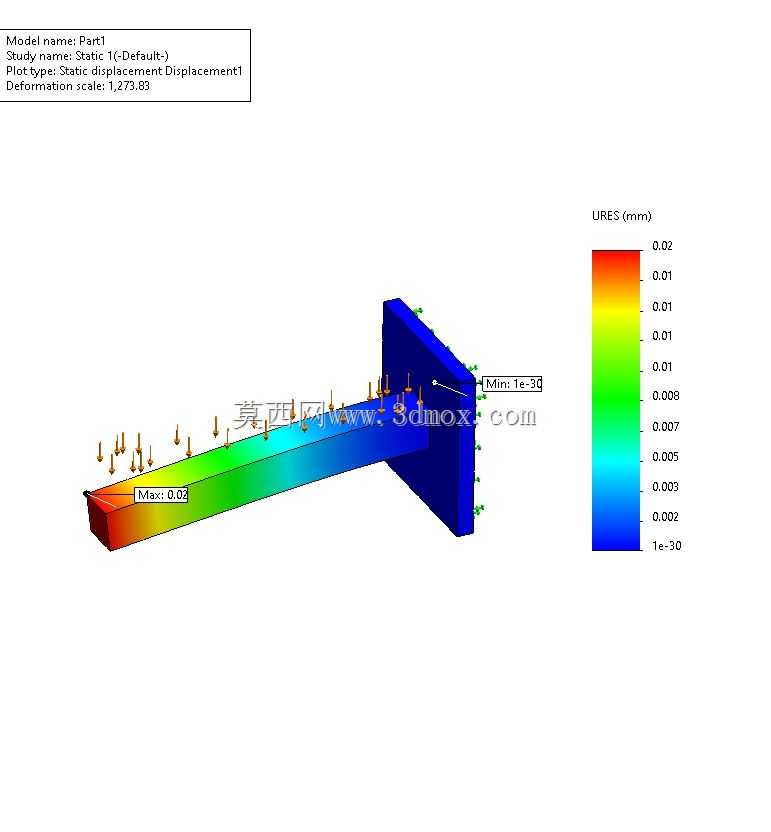

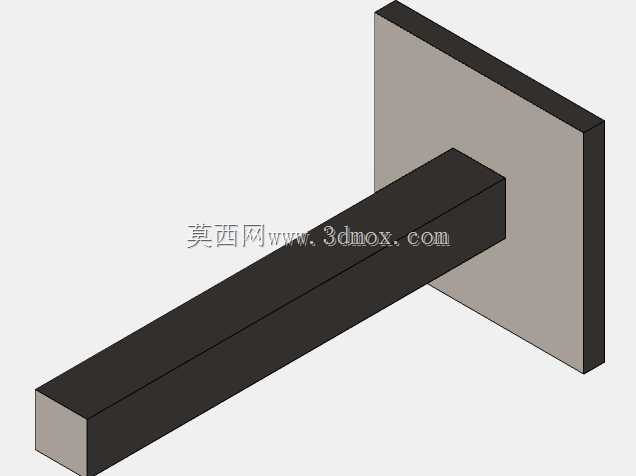

　　能够还原绝大多数工业场景下悬臂梁的受力变形规律。从结构设计逻辑来看，模型采用等截面矩形梁结构，这类结构的截面惯性矩计算逻辑清晰，便于设计人员在方案阶段快速完成刚度、强度的理论校核，同时矩形截面的加工工艺性优异，可通过标准型材切割、板材焊接等多种工艺实现加工，不需要定制特殊截面的毛坯材料，能够有效控制生产制造成本，缩短零部件的加工周期。梁体与固定端的连接位置做了直角过渡的仿真处理，实际工程应用中可根据应力集中系数的计算结果，选择增加圆角过渡、增设加强筋的方式降低连接位置的峰值应力，避免长期受载后在连接根部出现疲劳裂纹。模型的仿真结果以位移云图的形式直观呈现，从固定端到自由端的变形量呈梯度变化，自由端位置的变形量达到最大值，

　　与材料力学中悬臂梁变形的理论计算规律完全吻合，能够为设计人员调整梁体截面尺寸、选择梁体材料、确定悬臂伸出长度提供直接的数据参考。在安装边界层面，该类悬臂梁的固定端需要与刚性基座完成可靠连接，连接面的平面度需要控制在合理公差范围内，避免安装面不平导致的附加装配应力，连接紧固件的规格、排布间距需要根据梁体的最大受力值计算确定，保证连接位置的抗剪切、抗拉伸能力满足最大载荷下的安全系数要求，避免出现连接失效导致的结构倾覆问题。在实际设备选型应用中，设计人员可根据仿真得到的变形数据，判断梁体的刚度是否满足使用场景的精度要求，比如应用在机床检测工位的悬臂支架，需要保证末端检测元件的变形量控制在精度允许范围内，若仿真变形量超出阈值，

　　可通过增大梁体截面高度、更换弹性模量更高的材料、缩短悬臂伸出长度、在梁体下方增加辅助支撑等方式优化结构，不需要反复制作物理样机开展破坏性试验，能够大幅缩短结构研发的周期，降低前期研发的试错成本。针对不同的应用场景，该仿真逻辑还可快速调整参数适配，比如应用在高空作业平台的伸臂结构，可调整载荷参数模拟人员、设备的集中载荷，验算不同伸出长度下的结构变形量；应用在输送线的悬臂导轨支架，可调整均布载荷参数模拟输送工件、导轨自重的复合受力，验证支架长期承载的可靠性。整个仿真模型的网格划分采用结构化网格，在应力集中的固定端位置做了网格加密处理，保证应力计算结果的精度，同时兼顾了仿真计算的效率，设计人员可根据自身的设计需求，快速修改梁体长度、截面尺寸、材料参数、载荷大小等变量，快速得到对应参数下的变形与应力结果，为结构方案的迭代优化提供可靠的数据支撑，避免仅凭经验设计导致的结构刚度过剩造成材料浪费，或是刚度不足导致的结构失效问题。
