双孔弯形传动连接摇臂结构设计

　　这类带双安装孔的弯形摇臂，在中小载荷的间歇传动机构里应用十分普遍，常见于轻工设备的进给联动单元、小型农用机具的操纵连杆组、通用输送线的挡料摆臂机构中，核心作用是把转轴的回转扭矩转化为指定角度范围内的往复摆动力，或是承接直线驱动件的推拉动作完成角度转向传递。从结构功能来看，两端的通孔分别对应不同的配合需求：一端通常与固定铰轴配合作为摆动支点，孔位的公差需要匹配铰轴的间隙配合要求，保证摆动过程无卡滞同时径向窜动量控制在0.05mm以内，避免长期往复动作出现敲击磨损；另一端则与执行端的连杆销连接，承接驱动力的输入或输出，孔口位置做了微小的倒角处理，既方便装配时销件的导入，也能减少应力集中带来的孔边开裂风险。

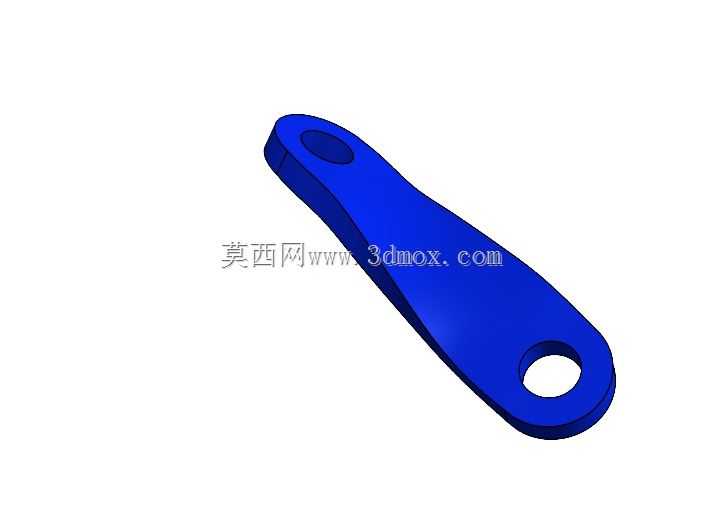

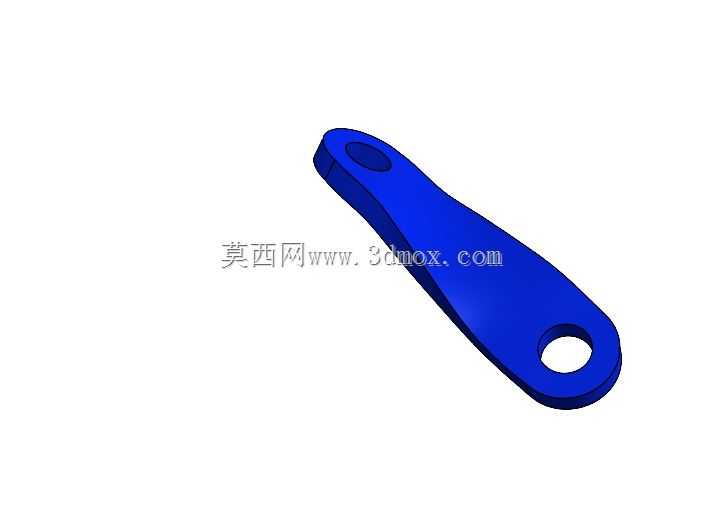

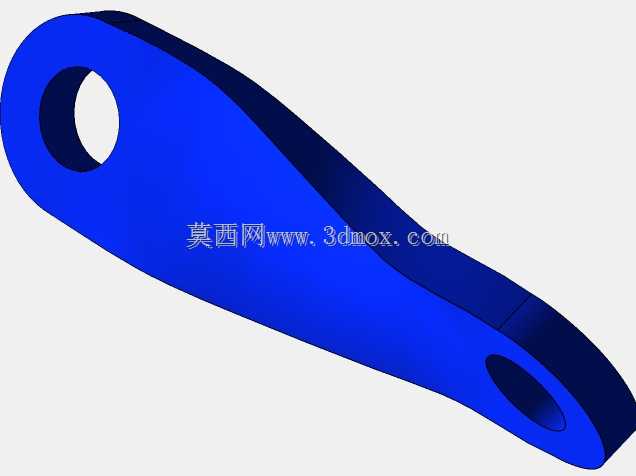

　　设计这类弯臂结构时，首先要核算的是摆动行程对应的臂体弯角，这个蓝色构件的弯折角度并非随意设定，而是要匹配安装空间内的摆动轨迹，避免臂体在全行程摆动时与周边的机架护板、相邻传动件发生运动干涉。臂身的截面采用了等厚度的扁长形态，厚度方向的尺寸需要结合传递的最大扭矩来核算，保证在承受峰值载荷时，臂身的弯曲变形量控制在许用挠度范围内，不会因为刚性不足导致传动精度下降。整个臂体的外轮廓做了连续的圆弧过渡，没有尖锐的直角棱边，一方面是减少锻造或铣削加工时的应力集中点，提升构件的疲劳寿命，另一方面也能避免装配调试过程中棱边划伤操作人员。

　　从安装边界来看，两个安装孔的中心距是核心安装尺寸，直接决定了摆动端的线行程大小，设计时需要结合驱动件的行程、执行端需要的摆动角度反推确定，孔的轴线保持严格平行，否则装配后会出现连杆别劲、动作卡滞的问题，加速配合面的磨损。臂身的弯折弧度需要避让安装平面上的凸起结构，比如固定端的轴承座压盖、邻近的紧固件端头，保证在0到最大摆角的全行程内，臂身与周边固定件的最小间隙保持在3mm以上，给加工误差、装配累计误差留出足够的余量。这类构件通常采用中碳钢材质加工，表面做氧化发蓝处理提升防锈能力，部分载荷更大的应用场景会在孔内压配铜套或者滚针轴承，降低铰接位置的摩擦系数，减少日常维护的频次。

　　在实际建模过程中，这类零件的建模逻辑需要贴合加工工艺顺序：首先绘制两个孔位的中心草图，确定中心距与弯臂的中心轨迹线，然后沿着轨迹线拉伸臂身的主体截面，之后切除出两端的安装孔，最后对所有棱边做倒圆角处理，完成结构建模后还需要做运动仿真验证，模拟全行程摆动过程的空间位置，确认不存在干涉问题，同时可以做简单的静力学仿真，校核最大载荷下臂身的应力分布，确认最大应力值低于材料的许用应力，尤其是弯折位置的应力集中区域，需要保证足够的安全系数，避免长期交变载荷下出现断裂失效。这类摇臂的结构看似简单，实则每一处尺寸都和传动参数、安装空间直接相关，没有多余的结构设计，所有的轮廓变化都是为了满足传力、避让、装配的实际需求。
