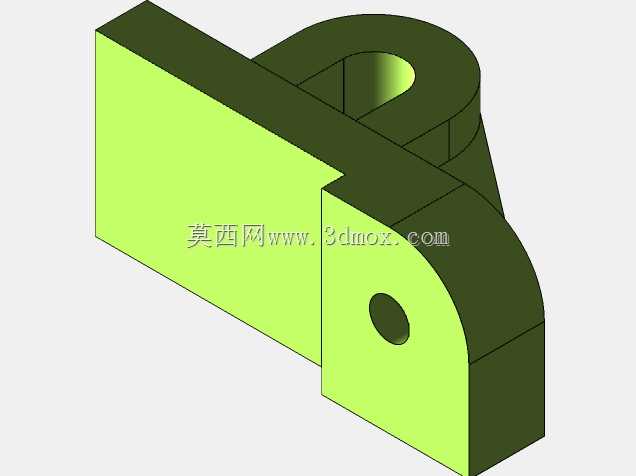

带加强筋立式安装支座结构练习模型

　　这类带三角加强筋的立式安装支座，在轻工输送线侧边导向组件、小型工装夹具的定位模块、非标自动化设备的传感器安装支架上都有大量实际应用，核心作用是为被支撑部件提供刚性安装基准，同时抵消设备运行中产生的侧向弯矩，避免支撑结构受载后出现形变偏移。从结构受力逻辑来看，底部的矩形安装基板是整个零件的承载基础，基板上开设的沉头安装孔，用于通过螺栓将整个支座固定在设备的安装平台或者型材框架上，沉孔结构可以让螺栓头完全埋入基板平面，不会出现突出的干涉点，保证安装面的贴合度，避免螺栓受剪切力出现断裂。基板一侧向上延伸的立式立板，是主要的功能安装面，立板上开设的长圆形通孔，既可以用于穿装销轴连接摆动类零件，也可以作为调节槽使用，

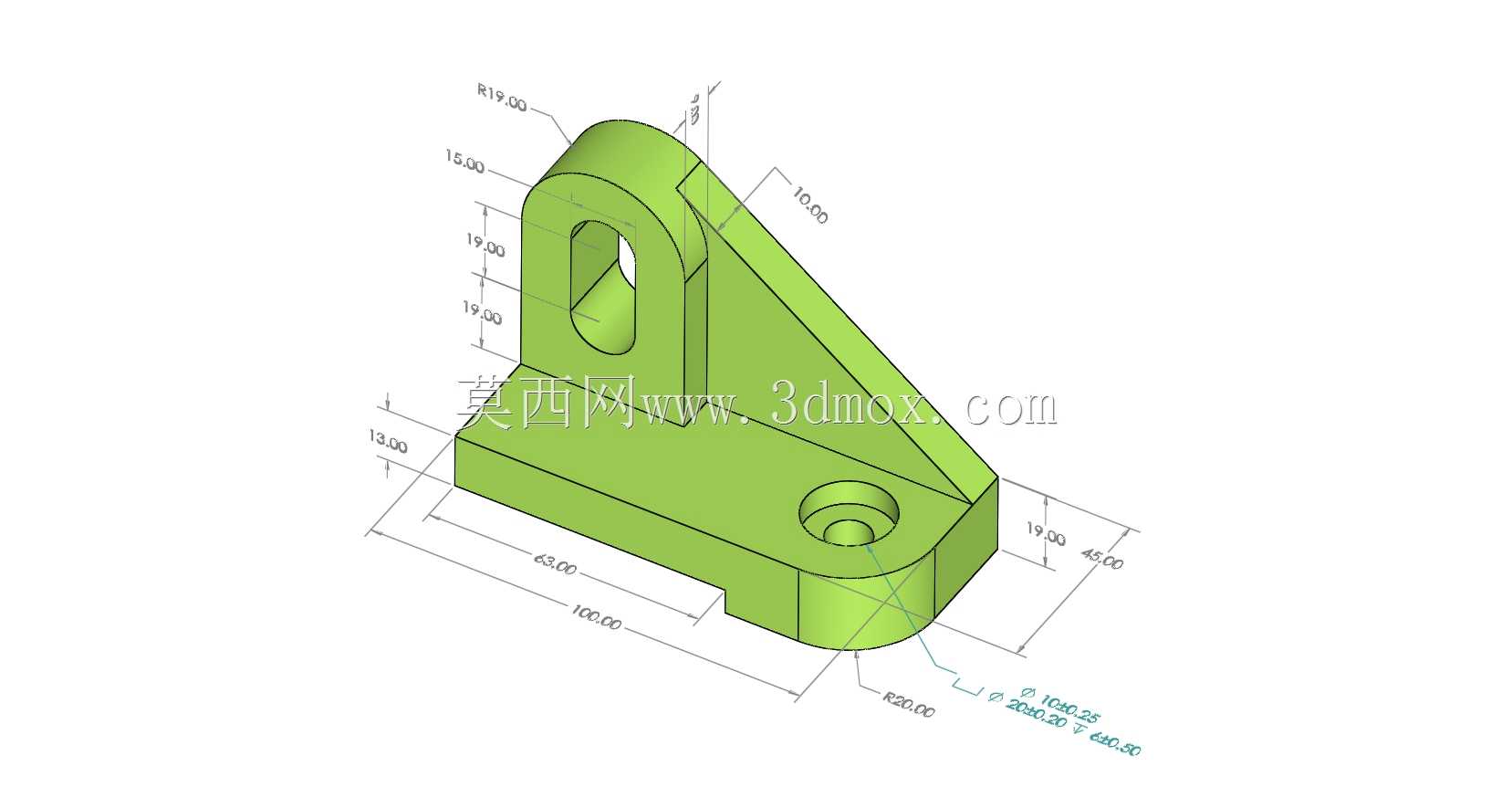

　　允许被连接件在一定范围内调整安装高度，适配不同的装配公差要求。立板与基板之间设置的三角加强筋，是整个结构的刚性强化核心，在不额外增加整体零件厚度、不浪费过多材料的前提下，大幅提升立板与基板连接位置的抗弯折能力，避免立板受侧向载荷时在根部出现应力集中甚至断裂的问题。建模过程中需要先梳理各特征的尺寸约束关系，首先绘制底部基板的二维轮廓，标注清楚基板的总长、总宽以及各边的倒角尺寸，通过拉伸特征生成基板的基础实体，之后在基板的上表面绘制立板的轮廓线，注意立板与基板侧边的对齐关系，拉伸生成立板实体后，再绘制三角加强筋的截面轮廓，通过筋特征或者拉伸切除的方式生成加强筋结构，之后分别处理立板上的长圆孔和基板上的沉头孔，

　　注意孔位的定位尺寸要和安装边界匹配，长圆孔的中心距、两端圆弧半径要符合销轴穿装的间隙要求，沉头孔的深度和直径要匹配对应规格的内六角螺栓尺寸，最后对所有锐边进行倒角处理，避免加工和装配过程中出现割手的问题，也能减少应力集中点。实际应用中这类支座的安装边界需要提前确认，基板底部的安装面平面度要求控制在0.1mm以内，保证安装后不会出现翘曲，立板的功能安装面与基板安装面的垂直度要控制在0.05mm范围内，避免被支撑的零件安装后出现角度偏差，影响设备的运行精度。加强筋的厚度不需要设置过大，一般取基板厚度的0.7-0.9倍即可，过厚的加强筋在注塑或者铣削加工时容易出现应力变形，反而影响零件的整体精度。

　　立板上的长圆孔两端的圆弧要和直边段平滑相切，避免在建模时出现尖角，导致加工时刀具轨迹出现突变，影响加工表面质量。基板端部的半圆柱结构，是为了避让相邻安装的其他零件，避免装配时出现干涉，同时也能减少基板端部的应力集中，在受冲击载荷时不会在边角位置出现开裂。这类零件的建模练习重点在于掌握拉伸、切除、筋、孔等基础特征的组合使用，理解不同结构对应的受力逻辑，而不是单纯的尺寸堆砌，每一个结构特征的设置都要对应实际的装配或者受力需求，比如倒角不是为了好看，而是为了去除锐边、减少应力集中，沉孔不是随意设置的尺寸，而是要匹配标准件的安装尺寸，加强筋的位置和角度也不是随意绘制，要刚好对应立板受载的弯矩方向，最大化提升结构刚性。在实际选型应用时，需要根据被支撑部件的重量和运行时的冲击载荷，调整各部分的壁厚尺寸，如果载荷较大，可以适当增加基板和立板的厚度，或者在加强筋的另一侧也增设辅助筋位，如果是用于轻量化的场合，也可以在基板非安装面做减重槽处理，在保证刚性的前提下降低零件重量。建模时还要注意各尺寸的标注逻辑，定位尺寸要从设计基准出发，比如基板上的沉头孔定位，要以基板的两个互相垂直的侧边为基准进行标注，避免出现尺寸链封闭的问题，方便后续加工时的尺寸检测，立板上的长圆孔定位要以基板的上表面为高度基准，保证孔位的高度尺寸符合装配要求。
