带三角切除特征的L型支座练习构件

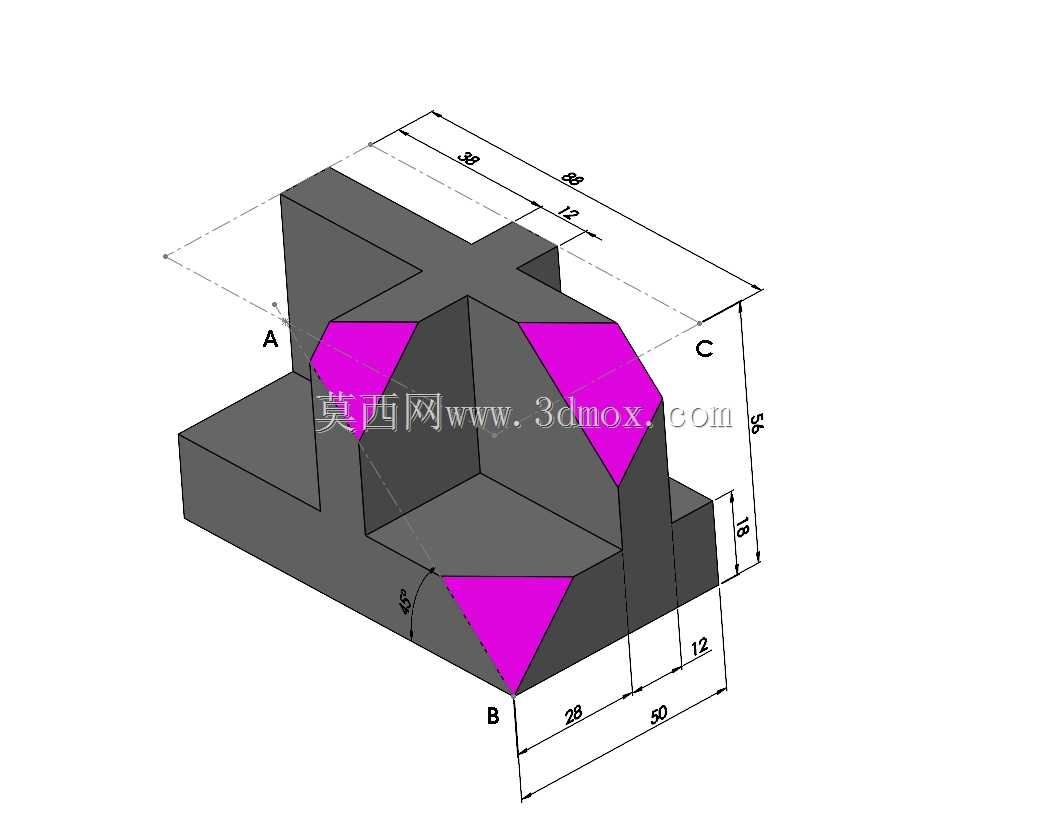

　　该构件属于机械结构设计入门阶段的典型练习载体，对应实际工业场景中L型安装支座的简化构型，日常多应用在小型设备机架的边角连接、工装夹具的定位支撑座、输送线侧边的挡停安装位这类场景，核心作用是为相邻零部件提供垂直方向的安装基准面，同时通过自身的L型弯折结构承受两个垂直方向的载荷，避免单块直板安装时的应力集中问题。从结构设计逻辑来看，整个构件以L型实体为基础基体，整体外轮廓的长宽高边界分别为90mm、50mm、55mm，底部安装边的厚度为15mm，竖直支撑边的厚度为12mm，两个方向的安装面都预留了足够的螺栓排布空间，实际生产中可直接在对应平面加工安装孔，适配M6-M8规格的紧固件安装需求。

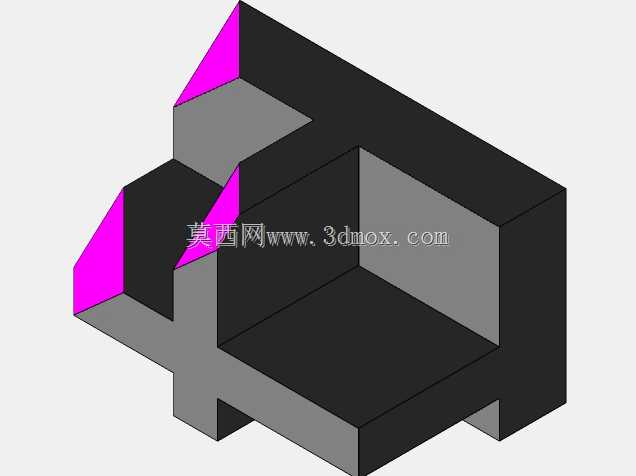

　　构件上三处紫色标注的三角切除特征是整个建模过程的核心练习点，这类三角切除在实际工程中并非随意设计，一方面是为了去除L型拐角处的冗余材料，降低构件整体重量，另一方面是为了避免拐角处的应力集中，在承受交变载荷的工况下，直角拐角的应力集中系数可达2.5以上，通过三角斜面过渡后，应力集中系数可降低至1.3以内，大幅提升构件的疲劳寿命。建模过程中需要先完成基础L型基体的拉伸，再通过基准面定位三个三角切除的轮廓位置，其中底部的三角切除位于底部安装边的中间位置，两个侧部的三角切除对称分布在竖直支撑边的两侧，切除深度均为12mm，切除面与相邻安装面的夹角为45度，和常规倒角特征不同的是，这三处切除并非沿棱边的等距倒角，而是需要单独绘制切除轮廓，

　　保证切除后的斜面与相邻平面的交线位置符合尺寸要求，避免切除过量影响安装面的有效接触面积。从安装边界来看，该构件的底部安装面有效接触宽度为28mm，长度为50mm，竖直安装面的有效接触高度为43mm，宽度为50mm，实际安装时两个方向的安装面都能保证至少80%的面积与被连接件贴合，不会因为切除特征导致安装面接触不足，同时构件的所有外棱边都做了微小的工艺倒角，避免安装过程中割伤操作人员，也能去除加工过程中产生的毛刺。这类构件的建模练习重点在于掌握拉伸凸台、拉伸切除、基准面创建、几何约束的基础操作，同时理解结构设计中材料去除与应力优化的平衡逻辑，不能为了减重盲目切除材料，也不能为了强度保留过多冗余材料，要在满足安装尺寸、载荷要求的前提下，

　　尽可能优化构件的重量与加工成本。实际生产中这类支座多采用Q235钢板焊接或者铝合金整体铣削加工，焊接件需要注意拐角处的焊缝避让，三角切除的位置刚好可以为焊缝留出空间，避免焊缝凸起影响安装面的贴合度，而铣削加工的构件则可以通过三角切除减少铣削量，缩短加工周期。在建模校验阶段，需要重点核对三个三角切除的位置尺寸，保证两个侧部切除的对称度误差不超过0.1mm，底部切除的中心位置与构件中心重合，同时所有切除面不能与安装面产生干涉，切除后的剩余壁厚不能小于8mm，保证构件的整体刚性，在承受1000N以内的垂直载荷时，变形量不超过0.05mm，满足普通工装与小型设备的支撑精度要求。
