带双安装孔U型连接支座结构练习件

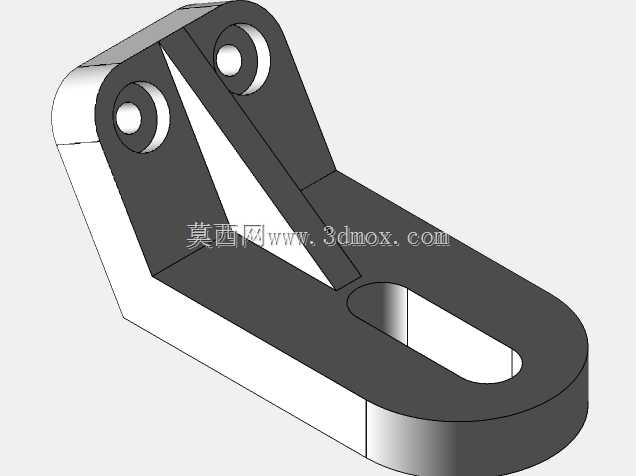

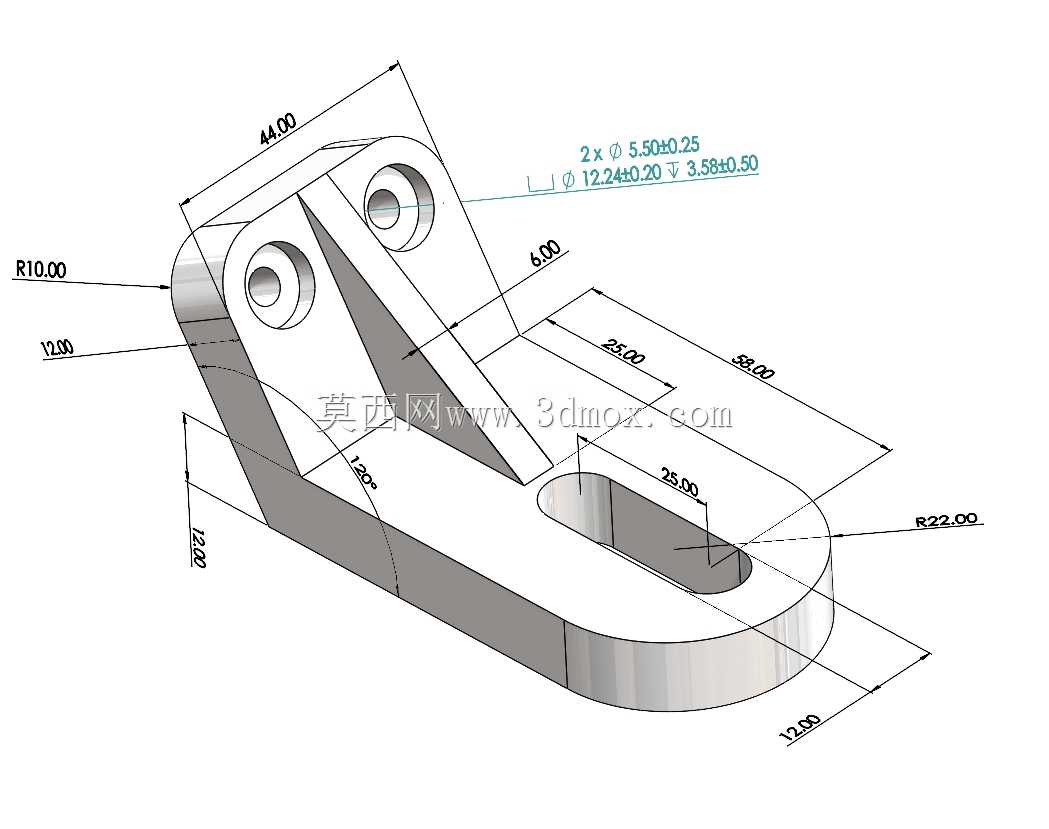

　　这类U型带双安装孔的支座构件，在轻工输送线、小型工装夹具台、非标自动化设备的连杆传动副里应用十分普遍，很多做小型工位改造、单机设备改型的结构工程师，刚接触三维建模时都会拿这类零件做特征练习，本质上它是典型的机加工类连接支撑件，核心作用是在两个存在相对摆动需求的构件之间做铰接承载，同时通过自身的长槽结构实现安装位置的微调，补偿装配时的累计公差。从结构设计逻辑来看，零件主体采用L型折弯式的基体结构，立板位置设置两个同轴的铰接孔，用来穿装销轴或者铰轴，连接上方的摆动连杆，两个孔的位置度、同轴度要求直接决定了铰接副的转动顺畅度，设计时特意在孔位周边做了局部加厚，避免销轴受径向载荷时出现孔壁压溃变形的问题，立板和底板之间加设的三角加强筋，是这类悬臂支撑结构最常用的加强方式，不用额外增加太多整体料厚，就能大幅提升立板的抗弯折能力，避免受侧向载荷时立板从根部断裂。底板部分做成长圆形的U型开槽结构，槽的长度方向对应安装位置的调节方向，实际装配时不用提前把安装孔位打得完全精准，穿装螺栓后可以沿着槽的方向微调整个支座的固定位置，降低现场装配的对位难度，底板的末端做了R22的圆弧过渡，既避免了直角锐边容易划伤人、磕碰其他构件的问题，也能减少应力集中，避免零件受冲击载荷时在边角位置出现开裂。零件的外形尺寸边界控制得比较紧凑，整体长度方向最大尺寸为98mm，立板顶端到底板底面的高度方向尺寸为44mm，底板的厚度为12mm，立板上的铰接孔直径为5.5mm，

　　孔位的沉台深度和直径做了匹配设计，用来容纳销轴的轴肩或者紧固件的头部，避免突出的结构干涉连杆的摆动行程，立板外侧的R10圆弧过渡，是从机加工工艺角度考虑的，普通立式铣床加工时用R10的立铣刀就能一次走刀成型，不用额外换刀做清角处理，能有效减少加工工序时长，降低零件的制造成本。实际建模练习的时候，很多初学者容易忽略几个工艺细节：一是加强筋和立板、底板的交接位置要做合适的圆角过渡，不能直接做直角相接，不然实际铸造或者铣削加工时会出现应力集中点，零件受交变载荷的时候很容易在交接位置萌生裂纹；二是长槽的两端半圆直径要和槽宽保持一致，不然加工时刀具路径会出现接刀痕，槽的内壁粗糙度也很难达到装配要求；三是两个铰接孔的同轴度公差要控制在合理范围，

　　不能只画两个独立的孔而忽略位置约束，不然实际装配时销轴会穿不进去，或者穿进去之后转动卡滞。这类零件虽然结构不复杂，但是涵盖了三维建模里最常用的拉伸、切除、筋特征、圆角、孔特征等基础命令，把这类零件的建模逻辑、工艺合理性摸透，后续做更复杂的箱体类、轴架类零件建模时就能少走很多弯路。在实际设备应用场景里，这类支座经常用在小型气动摆台的限位支撑、输送线侧挡的可调安装座、工装夹具的压紧臂铰接座位置，因为结构简单、加工难度低、安装调节方便，在小载荷的铰接连接场景里替换性很强，不同设备上用的同类支座只是尺寸大小、安装孔距有区别，核心的结构逻辑都是一致的：立板承载铰接载荷，加强筋提升结构刚性，底板开槽实现位置微调，所有的圆角、

　　倒角设计都是兼顾工艺性和使用安全性，没有多余的冗余结构。做结构设计的时候不能只看三维模型的外观形状，要结合实际的装配场景、加工工艺去倒推每个特征存在的意义，比如为什么底板厚度是12mm而不是10mm，是因为对应M6的安装螺栓，12mm的板厚能提供足够的螺纹啮合长度，如果是焊接固定的支座底板厚度可以适当减薄，但如果是用螺栓穿装固定的话，板厚不够会导致螺栓锁紧时底板变形；再比如立板上两个孔的中心距为什么设置成对应尺寸，是要和上方铰接的连杆孔距完全匹配，中心距偏差超过0.1mm就会出现装配别劲的问题。很多新手建模时只会照着图纸抄尺寸，不会去思考每个尺寸背后的设计依据，做出来的模型看着形状对，实际放到工程场景里根本没法加工装配，这类基础练习件的价值，就是让建模者在绘制特征的过程中，慢慢建立起工艺思维和装配思维，而不是单纯做几何形状的堆砌。
