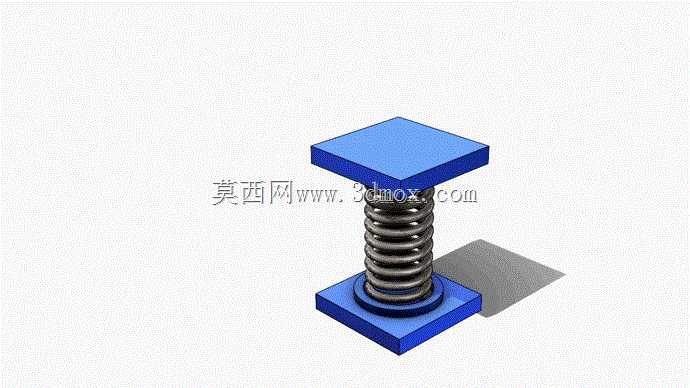

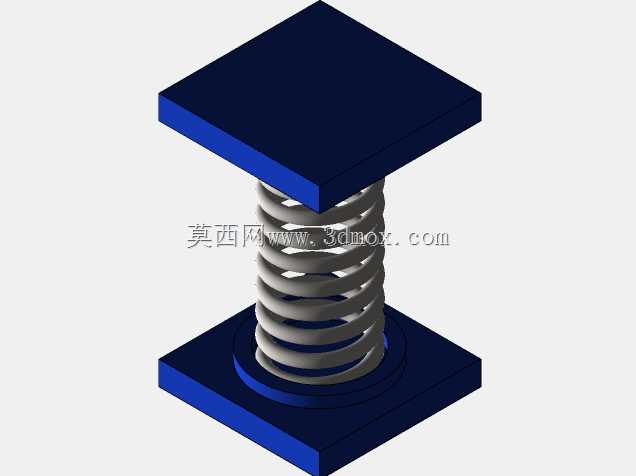

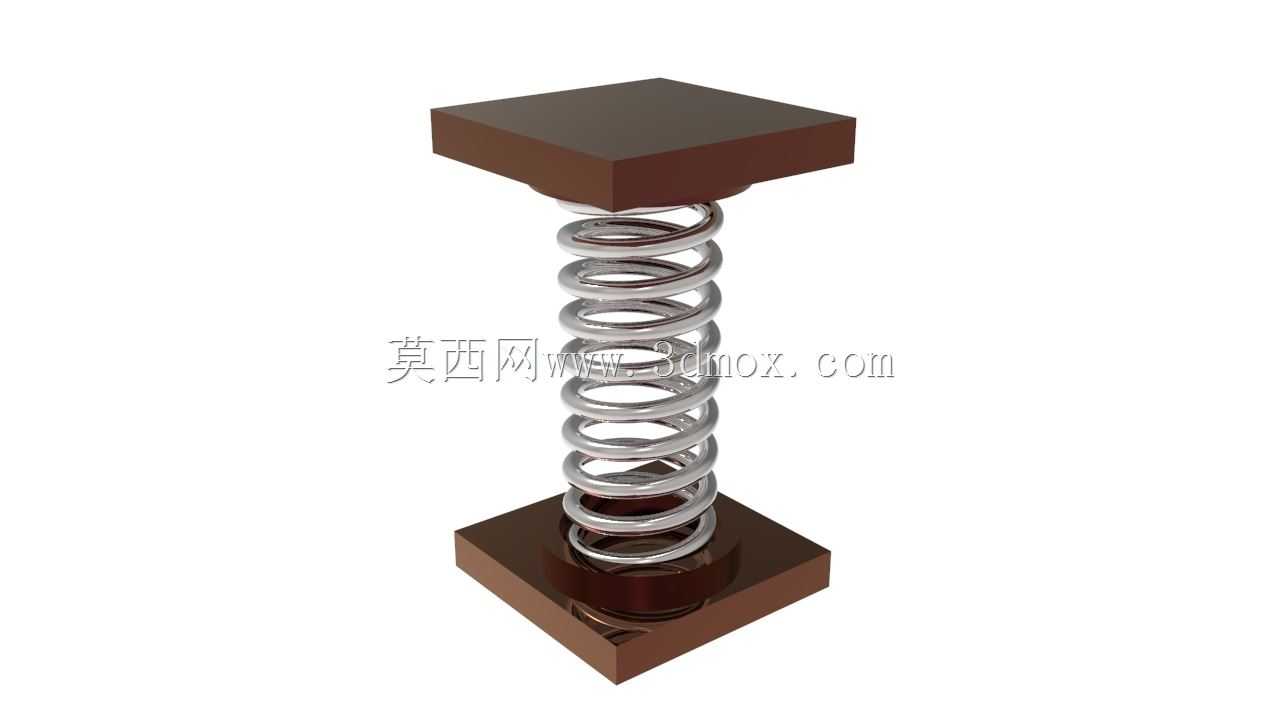

这类带上下方形安装座的压缩弹簧组件,在工业场景里的应用覆盖范围极广,小到小型自动化设备的工位缓冲、工装夹具的压合缓冲,大到输送线端部的工件阻挡缓冲、小型试验台架的隔振支撑,都能见到这类结构的身影。很多刚接触结构设计的工程师容易忽略这类缓冲组件的安装边界设计,实际在产线布局时,上下安装座的固定孔位、安装面平面度要求,直接决定了弹簧受力时是否会出现偏载,一旦偏载量超过弹簧允许的侧向弯曲阈值,不仅会大幅缩短弹簧的疲劳寿命,还会出现运动卡滞、异响等问题,严重时甚至会导致弹簧断裂飞出,造成设备安全隐患。

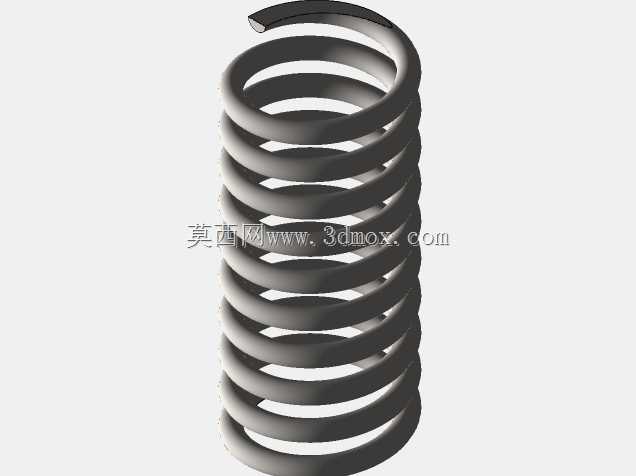

从功能特性来看,这套组件的核心作用是通过弹簧的弹性形变吸收冲击动能,同时提供稳定的复位支撑力,上下方形安装座的设计,相比传统圆形安装座,在安装时不需要额外做防转定位,直接通过四个角的安装孔就能完成固定,尤其适合在铝型材搭建的小型设备机架上安装,不需要额外加工定位槽,能大幅降低现场安装的调试工作量。弹簧的选型匹配是这类组件设计的核心环节,需要根据实际工况的冲击载荷、最大压缩行程、复位速度要求来计算弹簧的线径、中径、有效圈数以及自由长度,很多新手在做这类设计时容易直接照搬现有模型的弹簧参数,忽略实际工况的载荷差异,最后要么弹簧刚度不够,受冲击后压缩量超出行程导致并圈失效,要么刚度过大,缓冲效果不足,冲击直接传递到安装基座上,起不到应有的隔振缓冲作用。

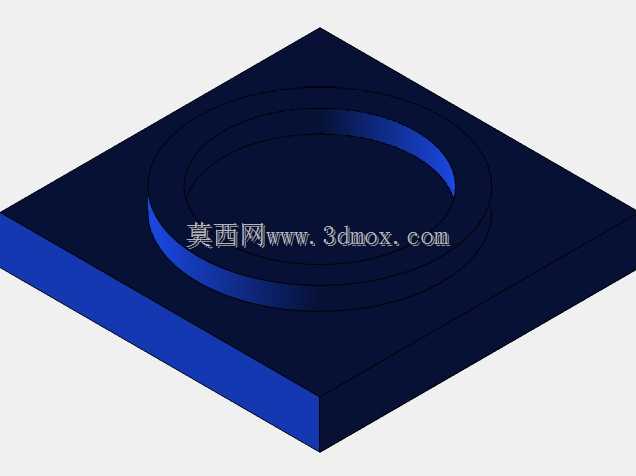

设计这类组件时,首先要确定的是安装边界尺寸,上下安装座的边长需要比弹簧中径大出至少1.5倍的线径尺寸,保证弹簧在最大压缩量下,端部不会超出安装座的支撑范围,同时安装座上的弹簧定位凸台高度不能过高,要保证弹簧压缩到最小工作长度时,凸台不会和对侧安装座发生硬碰撞,凸台的直径要和弹簧内径保持0.2-0.5mm的间隙,既能够对弹簧起到径向限位作用,避免弹簧受力时出现径向窜动,又不会因为间隙过小导致弹簧伸缩时和凸台发生摩擦磨损。安装座的厚度需要根据最大冲击载荷来校核,避免受冲击时安装座出现弯曲变形,一般采用普通Q235钢板加工即可,有轻量化需求的场景也可以采用6061铝合金材质,但需要相应增加安装座厚度来保证结构强度。
在做这类组件的运动验证时,需要重点关注弹簧在全行程伸缩过程中的同轴度变化,尤其是在承受偏载载荷的工况下,要模拟实际受力角度,验证弹簧是否会出现蹭碰安装座凸台的情况,同时要计算弹簧的固有频率,避免和设备的工作频率发生共振,很多隔振场景下的弹簧组件失效,都是因为固有频率匹配不当,导致振动被放大,反而加剧了设备的振动问题。另外,上下安装座的安装面需要保证足够的平行度,安装时如果两个安装面存在倾斜角度,会导致弹簧各圈的受力不均匀,局部应力过大的位置会提前出现疲劳裂纹,大幅降低组件的使用寿命。
这类缓冲支撑组件在实际使用时,还需要考虑工作环境的影响,如果是在有粉尘、切削液的工况下使用,需要给弹簧增加防尘护套,避免杂质进入弹簧缝隙,导致弹簧伸缩时出现磨粒磨损,如果是在腐蚀环境下使用,则需要对弹簧做相应的表面处理,比如镀锌、喷塑或者采用不锈钢材质的弹簧丝加工。很多设备维护时的常见故障,比如弹簧弹力衰减、断裂,大多不是因为弹簧本身的质量问题,而是前期设计时没有考虑到工况边界,安装时没有保证同轴度,或者没有做相应的防护处理导致的。在做三维建模时,除了要准确还原各个零件的尺寸参数,还要通过运动仿真模拟弹簧在不同载荷下的压缩状态,验证全行程内是否存在干涉,检查安装孔位是否和周边设备结构存在冲突,提前在设计阶段排除潜在的问题,减少后续现场调试的整改工作量。
