这类方管焊接支撑机架,在轻工装配、小型检测设备、实验室台架、物料暂存工位的场景里应用极广,很多时候设备主体的安装基准全靠这类架体来保证,要是架体的焊接变形没控制好,后续上面装的导轨、台面、检测元件全都会出现精度偏差,返工成本比重新做架体还高。做这类结构的时候,首先要明确上部承载的设备总重、重心位置,还有动载荷系数,比如上面装的是有振动的小型加工单元,那方管的壁厚选型就要比纯静载的工况厚1到2个规格,斜撑的布置位置也要跟着重心偏移方向调整,不能只做对称布置应付事。

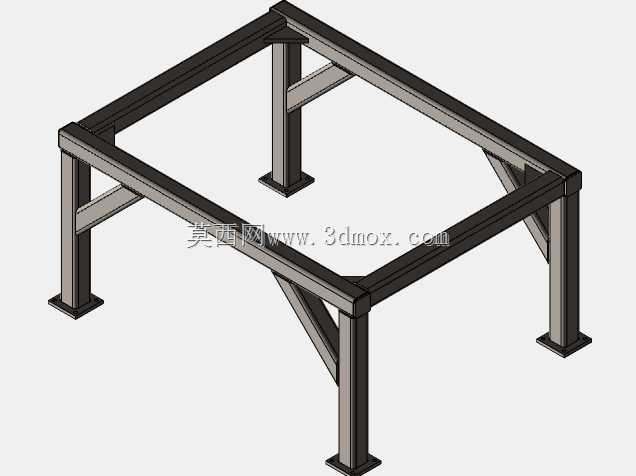

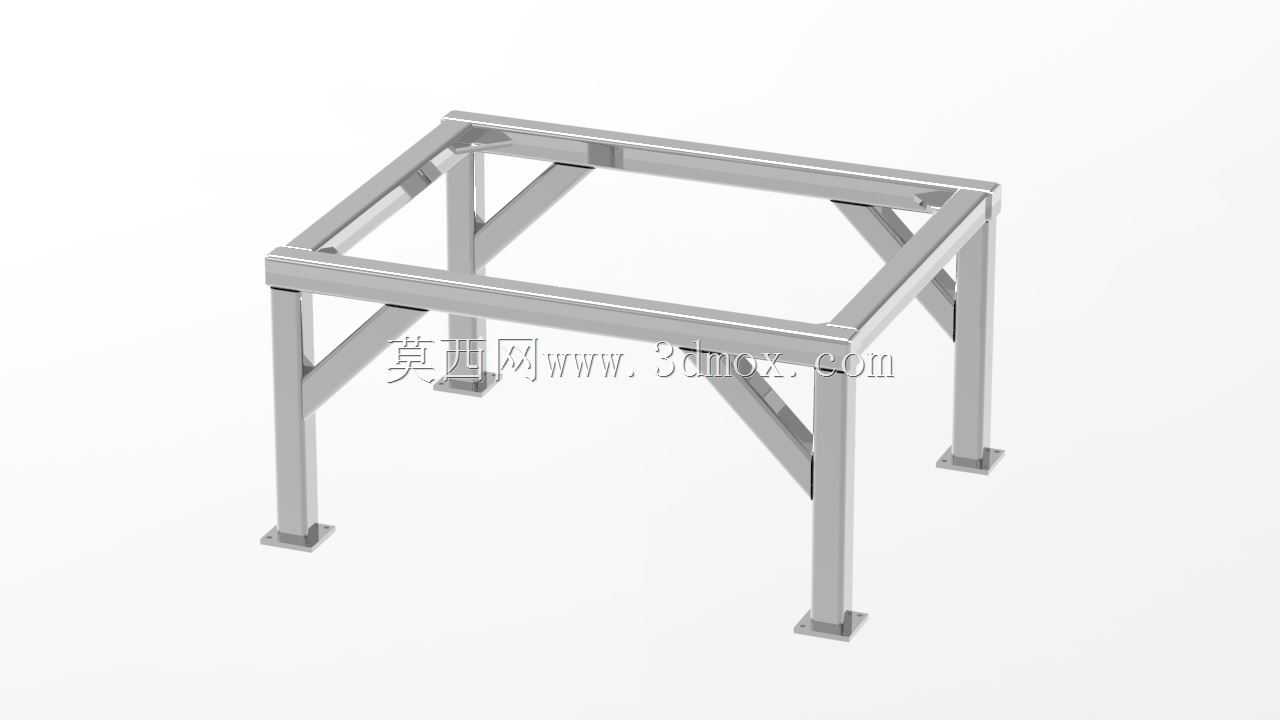

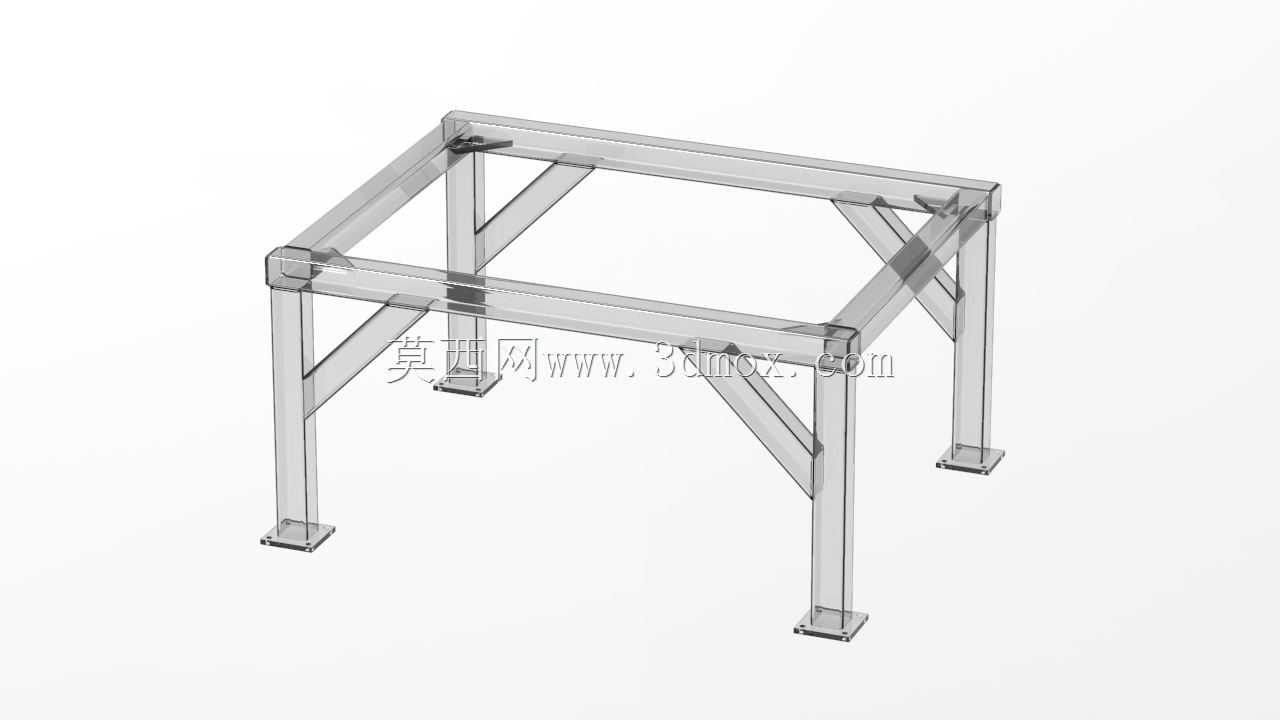

从结构本身来看,这个架体采用标准矩形方管做主体框架,四根竖直主立柱直接承接上部的所有载荷,底部带方形安装脚板,脚板上预开安装孔,方便后期和地面膨胀螺栓固定,或者加装可调脚杯、脚轮来适配不同的使用场景。上部的矩形框是主要的安装基准面,所有和上部设备连接的安装孔位,都要在焊接完成后做整体铣面或者配钻,不能在焊接前就把孔开好,不然焊接变形之后孔位偏差根本没法调整。斜撑的布置是在立柱和上下横梁的连接节点处,采用45度斜向方管焊接,既可以减少框架的侧向晃动量,又不会额外占用太多架体内部的空间,要是后期需要在架体内部安装电气元件、气动管路,斜撑的位置也不会干涉走线和元件布置。
设计这类焊接件的时候,首先要考虑焊接工艺的可行性,所有的焊缝位置都要预留焊枪操作空间,不能出现内角位置太窄没法施焊的情况,方管的下料长度要提前预留焊接收缩量,尤其是长横梁的位置,每道焊缝的收缩量大概在0.5到1毫米之间,批量生产的时候要先做焊接试样,测准实际收缩量再调整下料尺寸,不然焊完之后框架的对角线偏差超差,后续安装根本没法找平。焊接的时候要采用对称施焊的顺序,先焊对角的节点,再焊剩下的位置,减少单侧焊接带来的整体扭曲变形,焊完之后要做时效处理,有条件的可以做振动时效,消除焊接内应力,避免后期使用过程中架体慢慢变形,导致上面的设备精度丢失。
安装边界方面,这类架体的底部脚板尺寸要比立柱截面大出至少50毫米,保证和地面或者脚杯的接触面积足够,不会出现压溃地面或者固定不稳的情况。上部安装面的平面度公差,一般要控制在每米长度不超过1毫米,要是上面装的是有直线运动的部件,平面度要求还要更高,必要的时候可以在上部框架上加装一块厚钢板做台面,通过螺栓和框架连接,这样既能保证安装平面的精度,后期台面磨损了也可以单独更换,不用整个架体报废。架体的高度设计要结合人体工程学,要是作为人工操作的工位架,操作面的高度一般在850到900毫米之间,适配大部分成年人站立操作的高度,要是作为设备的底架,就要结合设备的操作高度、维护空间来调整,保证后期设备的操作按钮、维护门都能有足够的操作空间,不会被架体的横梁挡住。
另外还要考虑架体的走线需求,一般会在合适位置的横梁上预留穿线孔,孔边要做去毛刺处理,套上橡胶护线套,避免穿线的时候刮破线缆绝缘层。要是架体需要经常移动,就把底部的固定脚板换成万向脚轮搭配定向脚轮,其中带刹车的脚轮数量不能少于两个,保证停下的时候不会滑动。表面处理一般采用喷砂后喷塑,或者做镀锌处理,根据使用环境的防腐要求来选,潮湿环境下就要用热镀锌或者防腐等级更高的涂层,干燥的室内车间用普通冷喷塑就足够满足使用需求。很多新手做这类焊接架的时候,容易忽略节点处的应力集中问题,方管对接的位置要做切角处理,不要直接把方管顶在另一根方管的外壁上焊接,那样焊缝的受力状态不好,长期受动载荷的话容易在焊缝位置出现开裂,切角之后让方管的接触面贴合更紧密,焊缝长度也能增加,整体结构强度会提升不少。
