带蓝灰镜腿板材框架眼镜结构设计

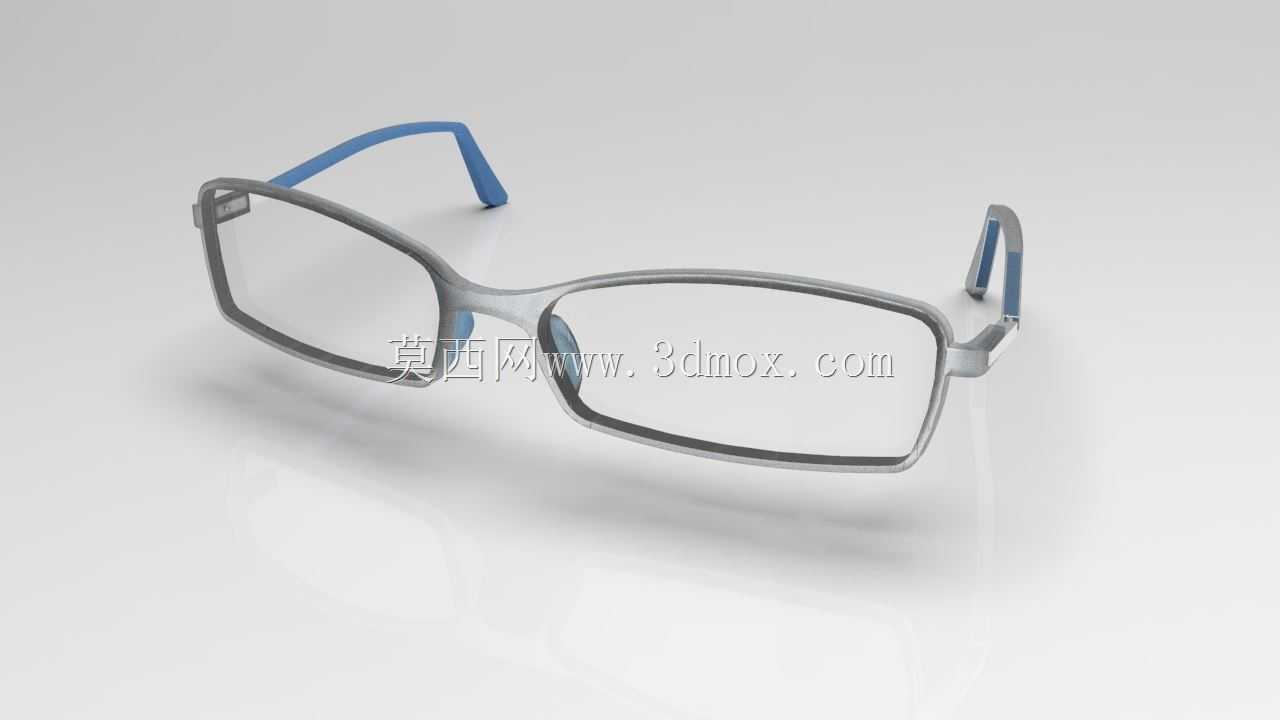

　　日常佩戴的框架眼镜，核心功能是为屈光不正人群提供视力矫正支撑，同时兼顾面部装饰属性，在视光配套、日常消费品领域应用广泛，其结构设计直接影响佩戴贴合度、长期使用舒适度与外观质感。这款框架眼镜采用全框矩形镜片包围结构，镜框主体选用半透明浅灰板材材质，镜腿前段与镜框衔接处做了一体化过渡处理，镜腿后段采用蓝色柔性材质，适配耳后轮廓的弯折弧度，避免长期佩戴产生压痕。从结构设计逻辑来看，镜框的内圈尺寸需要严格匹配常规镜片的安装公差，镜片槽位的深度控制在1.2mm左右，既保证镜片安装后不会出现松动脱落，也不会因为槽位过深导致镜片应力集中出现崩边问题。镜框中梁位置做了内凹弧度处理，贴合鼻梁的曲面形态，

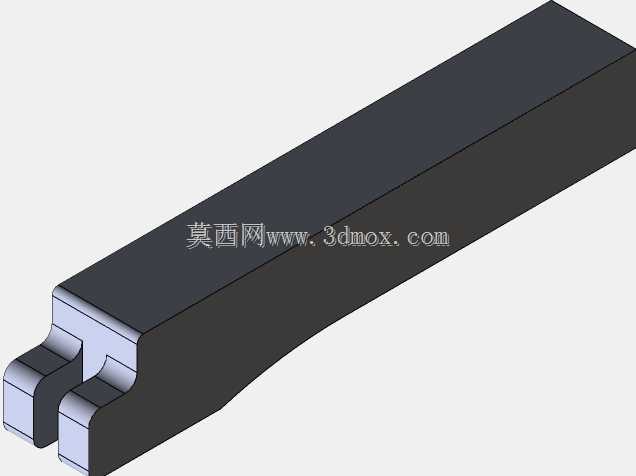

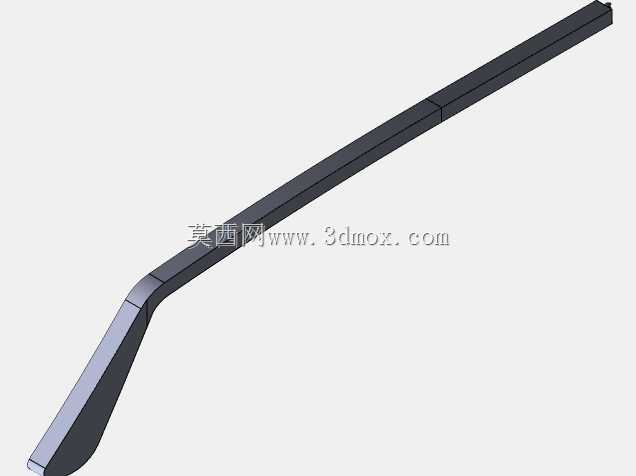

　　预留的鼻托安装位可以根据不同用户的鼻梁高度调整适配角度，不过这款模型采用的是一体化鼻托设计，直接在镜框成型时做出贴合鼻梁的支撑曲面，减少了额外装配零件的数量，降低生产组装环节的复杂度。镜腿与镜框的衔接处采用隐藏式铰链结构，铰链的转动角度控制在95度范围内，既满足佩戴时镜腿张开的角度需求，也避免转动角度过大导致铰链结构出现塑性变形。镜腿的截面从衔接处到尾端做了渐变收窄处理，前段截面宽度4mm保证结构强度，尾端截面宽度收窄至2.5mm，配合柔性材质的形变特性，能够适配不同头围用户的佩戴需求，镜腿尾端的向下弯折弧度经过曲面拟合，贴合耳后乳突位置的轮廓，佩戴时镜腿的受力均匀分布在耳廓与耳后位置，不会出现局部压力过大的问题。在建模过程中，

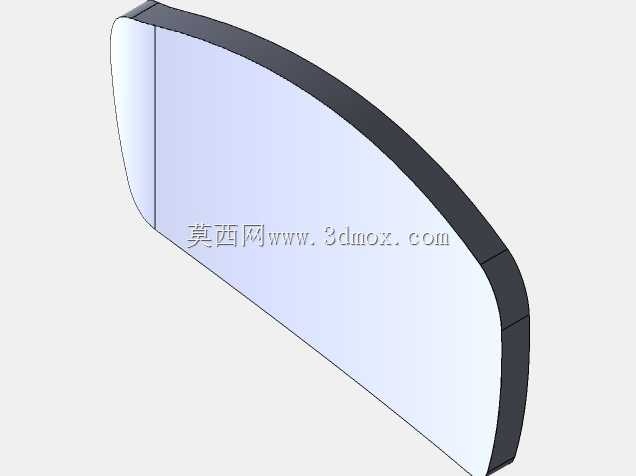

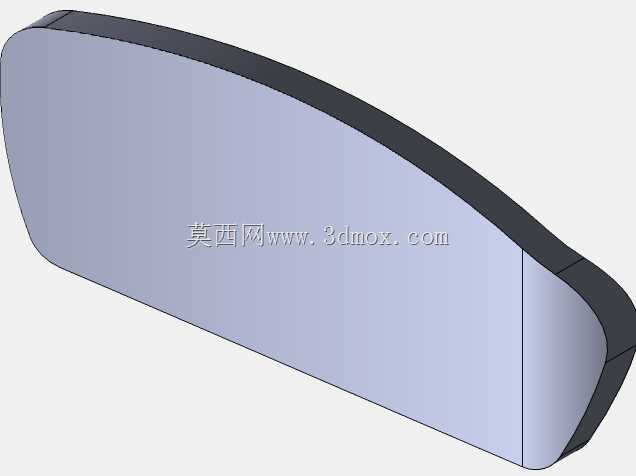

　　镜框的曲面构建需要先绘制正面的轮廓草图，通过拉伸曲面生成基础形态，再利用投影曲线将镜框内侧的镜片槽位轮廓投影到基础曲面上，通过修剪曲面开出槽位结构，中梁位置的贴合曲面采用边界曲面构建，保证曲面之间的G2连续，避免出现棱角导致佩戴时硌压鼻梁。镜腿部分的曲面需要先绘制空间引导线，模拟镜腿的弯折形态，再通过扫描曲面生成基础结构，尾端的柔性材质部分与前段硬材质部分做了共面衔接，保证外观上的过渡流畅，没有明显的拼接缝隙。表面处理环节，镜框主体的半透明质感需要调整材质的透射率与粗糙度参数，模拟板材材质的哑光半透效果，镜腿蓝色部分的材质添加轻微的磨砂质感，提升接触皮肤时的摩擦力，避免佩戴过程中出现眼镜下滑的问题。从安装边界来看，

　　这款眼镜的总宽度为138mm，镜框高度为32mm，单镜框宽度为54mm，中梁宽度为16mm，镜腿展开后的总长度为145mm，折叠后整体厚度为38mm，适配常规的眼镜盒收纳尺寸，不需要额外定制特殊尺寸的收纳配件。铰链位置的转轴直径为1.2mm，采用过盈配合的方式与镜框、镜腿连接，装配时不需要额外的紧固件，简化了生产流程。在实际使用场景中，这种板材框架眼镜重量控制在18g左右，不会对鼻梁造成过大的压迫感，全框结构对镜片的包裹性更好，适合度数较高的用户使用，能够避免厚镜片边缘外露影响外观，蓝灰配色的设计兼顾了商务与休闲场景的搭配需求，日常通勤、办公场景都能适配。建模过程中对曲面连续性的把控，直接决定了最终产品注塑成型后的外观质感，所有曲面的拼接位置都做了曲率检查，避免出现曲面褶皱导致注塑时出现应力痕，镜片槽位的尺寸公差控制在±0.1mm范围内，保证镜片安装后的平整度，不会出现镜片翘曲导致的视物变形问题。镜腿的弯折角度经过反复调整，保证佩戴时镜腿对头部的夹持力在0.8N左右，既不会因为夹持力过松导致眼镜滑落，也不会因为夹持力过大导致太阳穴位置出现压迫感。
