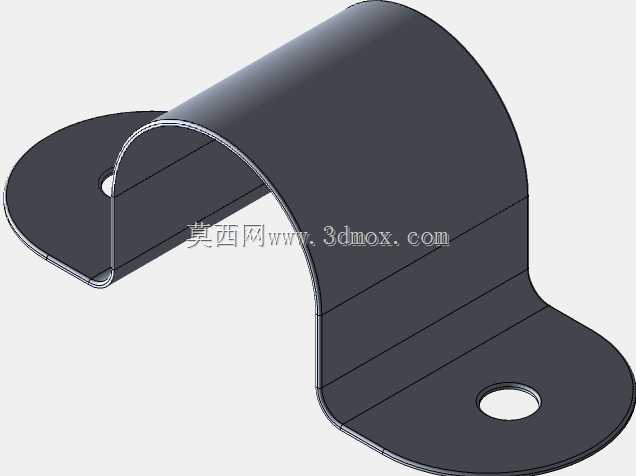

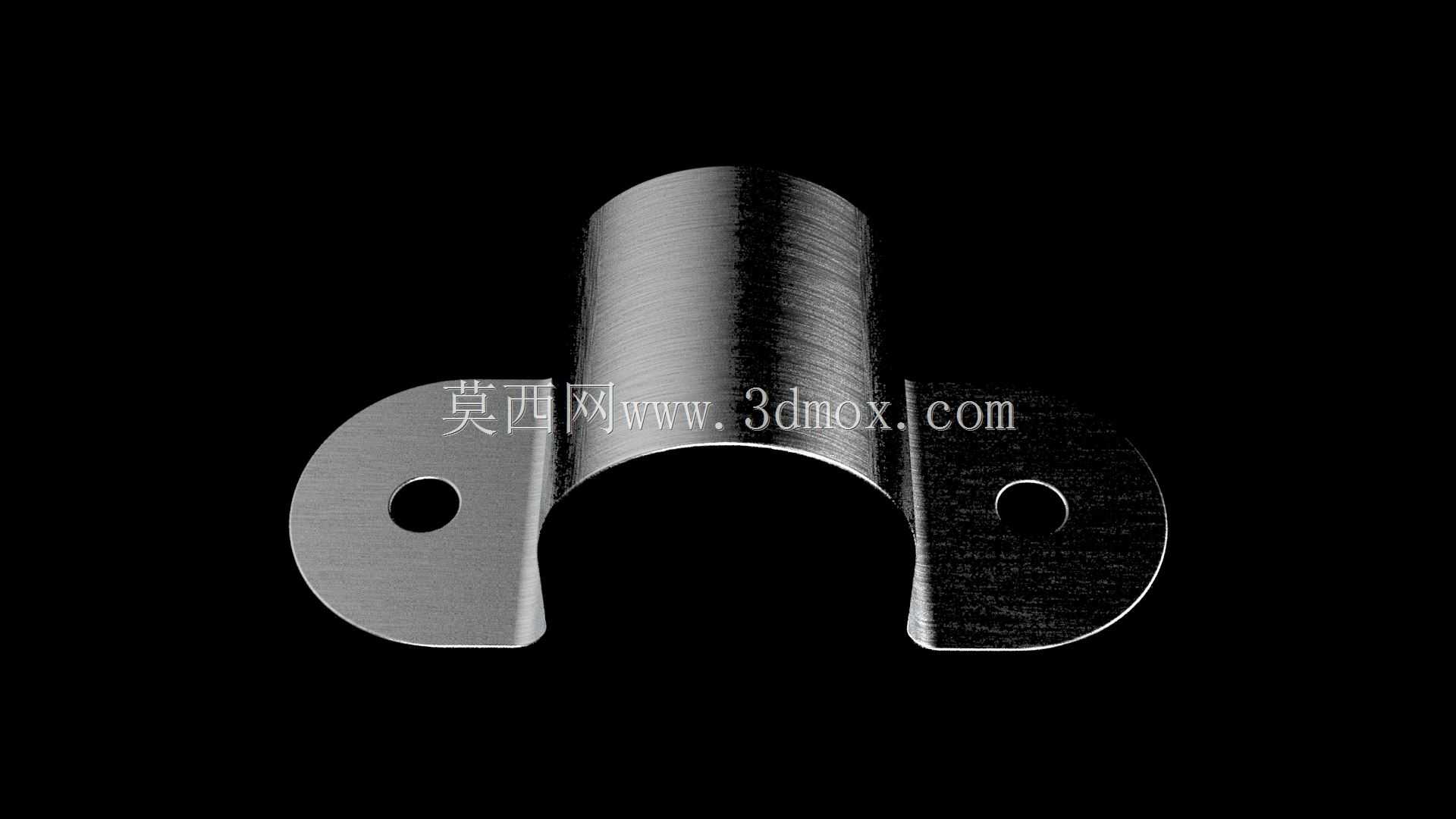

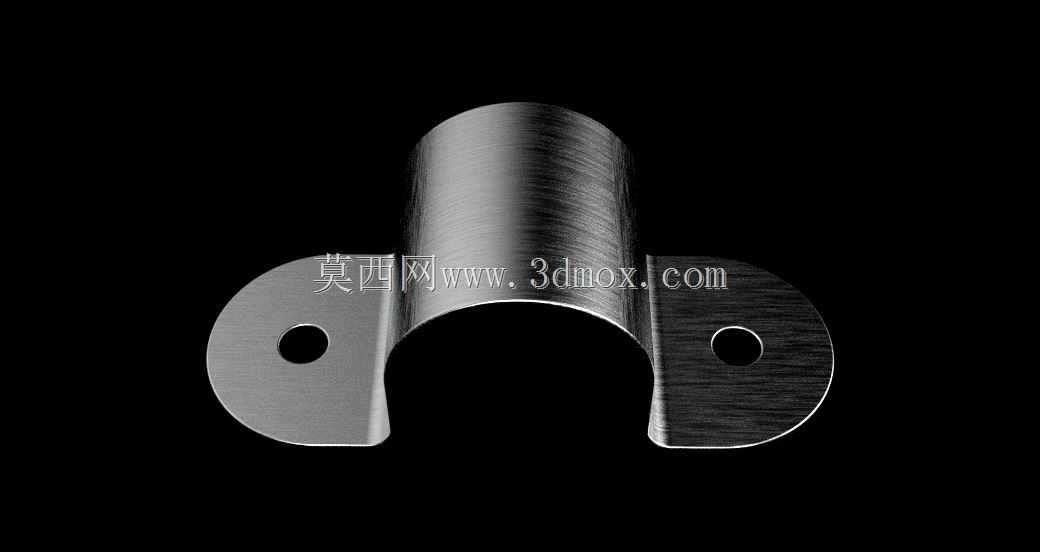

钣金折弯式U形金属安装固定支架

　　这类U形金属支架在轻工输送线、小型设备机架、民用机电产品的管线与辅件固定场景中应用十分广泛，日常做设备改造、小型非标工装搭建时经常会用到这类结构，相比一体铸造成型的固定座，钣金折弯的支架生产周期更短，材料利用率更高，小批量定制时不需要开模，仅通过激光下料、折弯、冲孔几道常规工序就能完成加工，成本控制优势明显。

　　从实际使用场景来看，这类支架主要承担径向抱紧与平面安装的复合功能，中间的弧形弯折段用来包覆圆柱类构件，比如设备上的光轴、穿线护管、小型气动元件的缸筒，两侧带安装孔的翼板则通过螺栓固定在安装基准面上，实现被固定件与安装基体的刚性连接，避免圆柱构件在设备运行过程中出现径向窜动、轴向滑移的问题。在一些对安装空间有严格限制的场景里，这种两侧翼板外展的结构不需要在圆柱构件周边预留整周的安装操作空间，仅需要在安装平面上预留两个螺栓孔的位置就能完成装配，适配很多紧凑布局的设备内部安装需求。

　　设计这类支架的时候，首先要确认被包覆圆柱件的实际外径，弧形段的折弯内半径需要和被包覆件的外半径保持一致，折弯时要考虑钣金材料的回弹量，普通冷轧钢板折弯时通常会有0.5到1度的回弹，做折弯模具或者数控折弯编程时需要提前补偿回弹角度，保证抱紧面和圆柱件能够充分贴合，避免出现线接触导致的固定不稳、应力集中问题。板材厚度选择1mm的冷轧钢板是兼顾结构强度与折弯成型难度的常用选择，这个厚度的板材在常规折弯设备上不需要特殊工装就能完成小半径折弯，同时成型后的支架具备足够的刚性，抱紧直径30mm以内的圆柱件时，正常的设备振动工况下不会出现翼板变形、抱紧力失效的问题。

　　两侧翼板的安装孔位置需要结合安装基准面的孔位来确定，孔边到翼板边缘的距离要满足钣金件的最小冲孔边距要求，避免冲孔时出现材料撕裂、孔位变形的问题，通常1mm厚的钢板，冲孔边距不小于1.5倍板厚就能满足加工工艺要求。翼板的外形做了圆角处理，没有尖锐的棱角，一方面是避免装配过程中划伤操作人员，另一方面也能减少折弯时翼板边角处的应力集中，长期受振动载荷时不会从边角处出现裂纹。

　　安装边界方面，这类支架的整体占用空间由弧形段的包覆直径和两侧翼板的外伸长度决定，装配时不需要在圆柱件的轴向预留额外的操作空间，螺栓可以从翼板的正面直接拧入安装基体的螺纹孔，操作空间仅需要满足螺栓套筒的转动空间即可。在做三维建模的时候，需要提前绘制好钣金的展开图，标注清楚折弯线的位置、冲孔的坐标尺寸，下料时直接导入展开图到激光切割机就能完成精准下料，折弯时按照标注的折弯角度定位，不需要二次划线找正，能有效减少加工误差，保证成品的安装孔位和弧形段的尺寸精度。

　　实际选型使用时，需要根据被固定件的载荷大小调整板材厚度或者翼板宽度，如果被固定件重量较大、设备振动频率较高，可以适当增加板厚到1.5mm，或者在翼板上增加压筋结构提升整体刚性，不需要改变整体的安装尺寸就能提升承载能力。这类支架的表面处理通常采用镀锌或者喷塑，根据使用环境的防腐要求选择即可，普通室内设备场景采用电镀锌就能满足防锈要求，户外或者潮湿工况下可以采用热镀锌或者静电喷塑处理，提升支架的耐腐蚀能力，延长使用寿命。
