办公文具类回形针三维结构设计

　　日常办公场景里，回形针是最容易被忽略却又不可或缺的小五金件，别看结构简单，其弯折弧度、线材直径的选择，直接影响夹持厚度、回弹寿命以及使用时的手感。很多刚接触结构建模的工程师，会把回形针当成扫掠命令的入门练习件，但真正贴合量产需求的回形针模型，需要兼顾实际使用中的力学特性与加工可行性，并非简单画个弯折轮廓就能满足要求。

　　从实际用途来看，回形针的核心功能是依靠金属线材的弹性形变，对少量堆叠的纸质文件实现无损伤夹持，区别于订书钉的破坏性固定，回形针可以反复拆装使用，不会在纸张上留下钉孔，适合临时整理、分类零散文档，在行政办公、资料归档、学校教务等场景中应用极广，部分场景下也会被临时用作小物件的固定卡件、细导线的临时整理件，甚至是小型手工制作的结构连接件，使用边界远超最初的文件夹持定位。

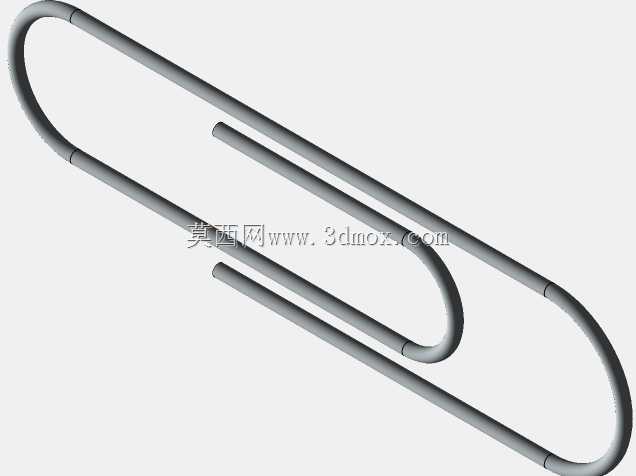

　　设计这类小五金件时，首先要确定的是线材的选型，常规量产回形针多采用镀锌铁丝或者不锈钢丝，线径通常在0.8mm到1mm之间，线径过细会导致夹持力不足，夹超过十张A4纸就容易出现松脱、形变无法回弹的问题；线径过粗则会提升弯折加工的难度，同时夹持时容易在纸张表面留下压痕，甚至刮破纸面。建模过程中，扫掠路径的绘制是核心，整个回形针由连续的三段圆弧与两段直边平滑过渡组成，内外圈的间距要刚好等于线材直径，保证弯折后线材不会出现自相交，同时首尾两端的圆弧要做微小的内收处理，避免使用时端头的尖锐棱角刮伤纸张或者划伤使用者手指。

　　外形尺寸方面，常规办公用回形针的整体长度控制在28mm到32mm之间，宽度在7mm到8mm之间，这个尺寸刚好适配常规A4文件的边缘夹持，不会因为尺寸过大突出文件边缘造成勾挂，也不会因为尺寸过小导致捏持操作困难。安装边界上，这类零件不需要额外的配套安装结构，依靠自身的弹性开口就能实现卡装，夹持时的开口最大扩张量控制在3mm左右，对应可夹持的纸张厚度约2.5mm，也就是大概20到25张常规70gA4纸的厚度，超过这个厚度就会导致线材的形变超出弹性极限，出现永久变形，失去夹持能力。

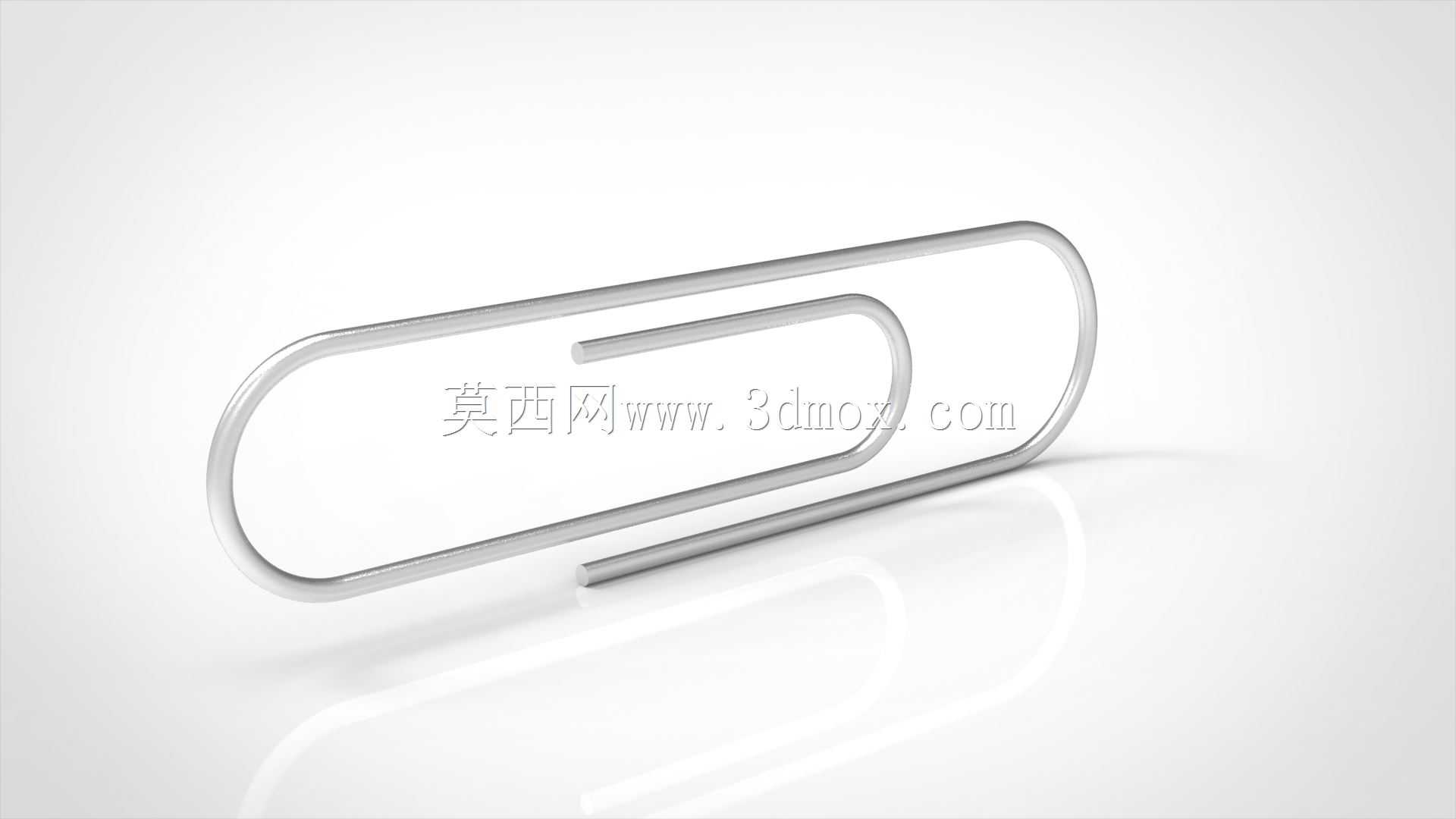

　　建模过程中要注意弯折处的圆角处理，所有转角位置都不能出现直角硬弯折，一方面是金属线材冷弯折加工时，直角弯折会造成应力集中，容易在弯折处出现断裂；另一方面平滑的圆弧过渡能保证弹性形变时应力均匀分布，提升回形针的反复使用次数。渲染表现上，金属表面的质感要区分镀锌层的亚光银质感与不锈钢的亮面质感，表面的细微拉丝纹理能提升模型的真实感，光影下的反射效果要贴合金属材质的物理特性，避免出现塑料感的失真表现。

　　很多初学者做这类练习模型时，容易忽略实际使用中的细节，比如把内外圈的路径间距做的过大或者过小，导致扫掠出来的实体出现缝隙或者重叠，还有的会把端头位置做成平切的直角，没有做圆弧收边，实际生产中这类端头都会做磨圆处理，消除锐边风险。另外整个回形针的平面度也要控制，弯折完成后整个零件要保持在同一平面上，翘曲量不能超过0.2mm，否则夹持文件时会出现局部贴合不严，容易从纸张上滑落。

　　从加工工艺角度倒推设计的话，整个回形针是由单根金属线材经过专用设备一次弯折成型，不需要额外的拼接或者焊接工序，所以建模时的路径必须是单条连续的平滑曲线，不能出现断点，路径上的所有弯折半径都要适配设备的弯折轮尺寸，过小的弯折半径会超出设备的加工能力，导致线材外侧出现拉伸裂纹，影响零件的结构强度。看似简单的小零件，其实处处都要结合实际加工与使用需求调整参数，这也是基础建模练习中最需要养成的设计思维，不能只追求外观形似，忽略结构背后的工程逻辑。
