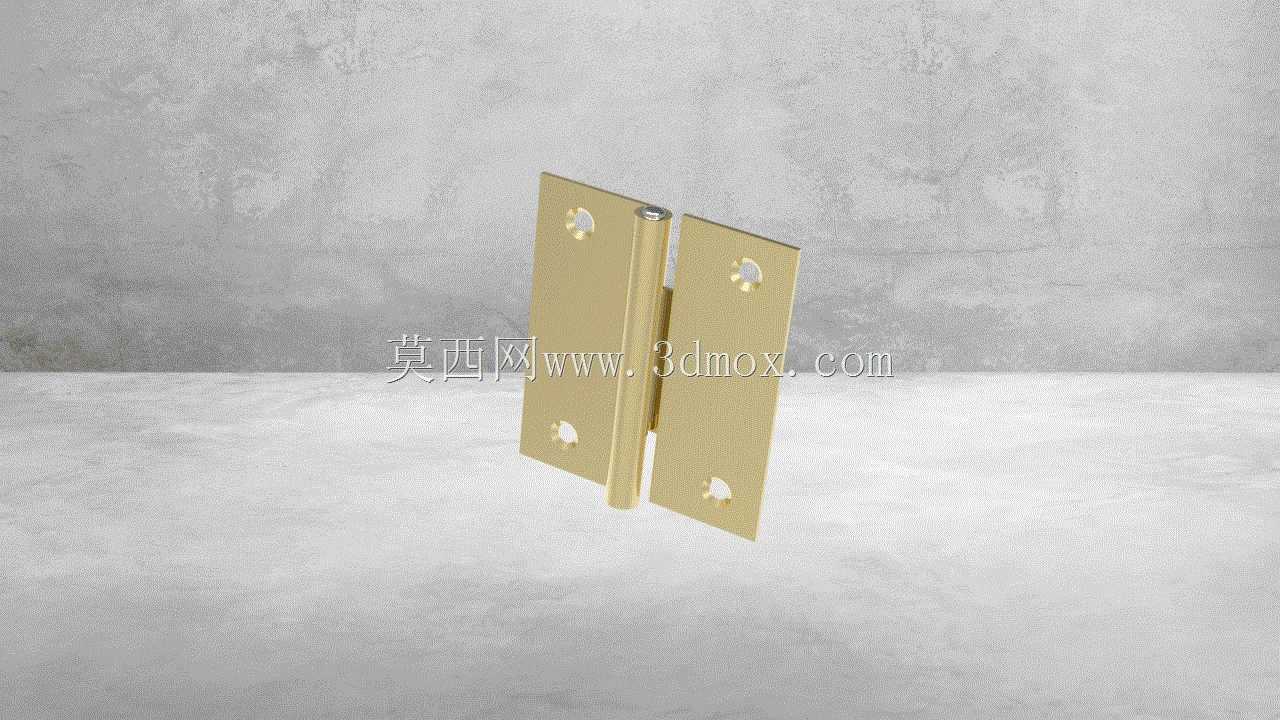

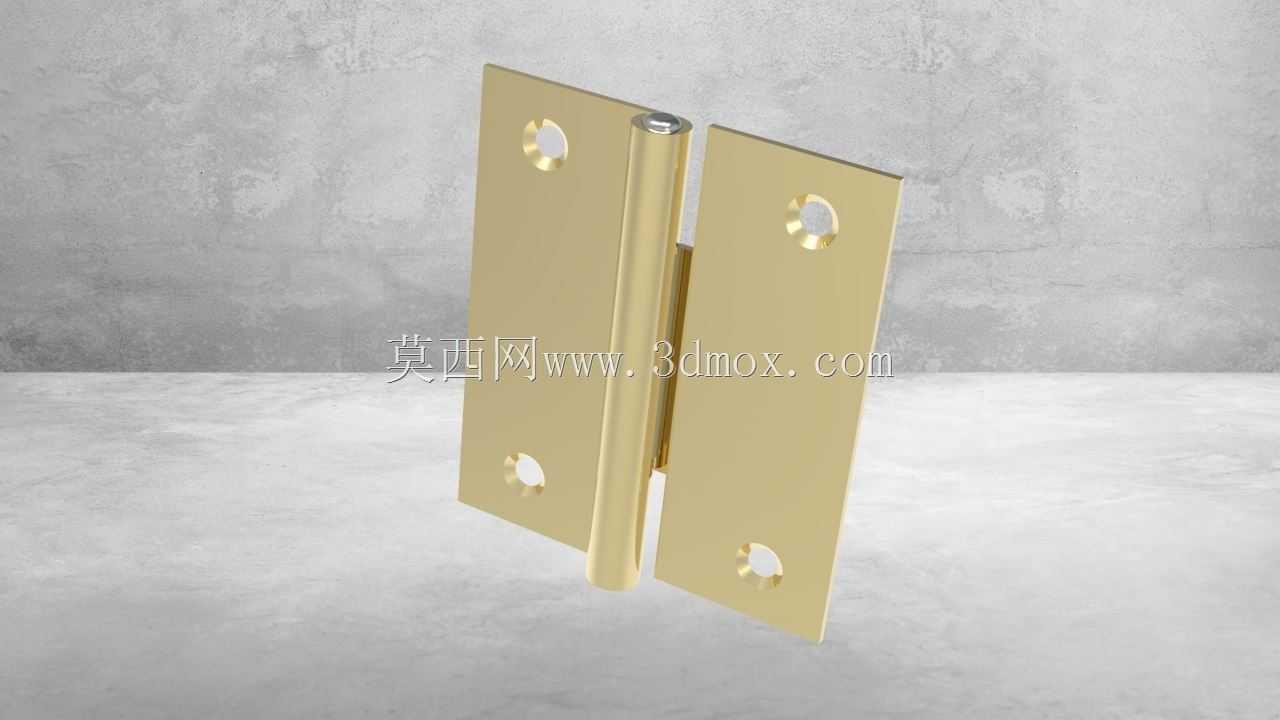

黄铜材质可拆卸式金属板合页结构

　　这类金属板铰链是日常设备装配、建材安装场景里出镜率极高的连接件，小到电气柜门板、设备检修舱盖，大到室内木门、金属防火门、工业设备防护门，都能见到同结构产品的应用。它的核心作用是实现两个被连接件之间绕固定轴的相对转动，同时保证两个连接面在闭合状态下的贴合精度，不会出现错位、翘边的问题。

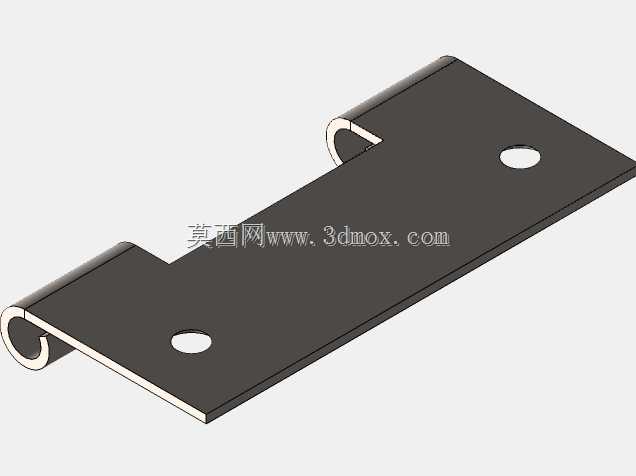

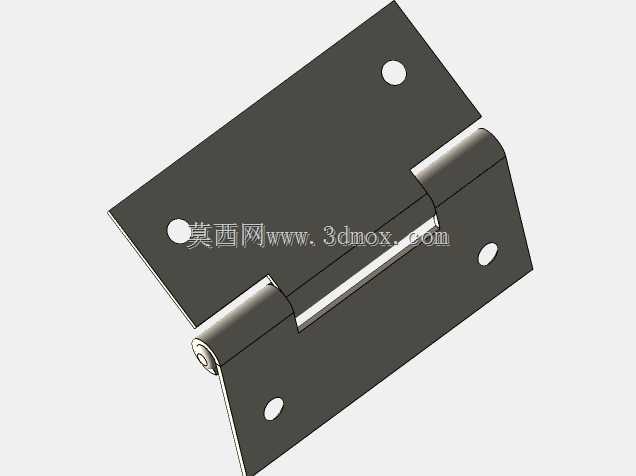

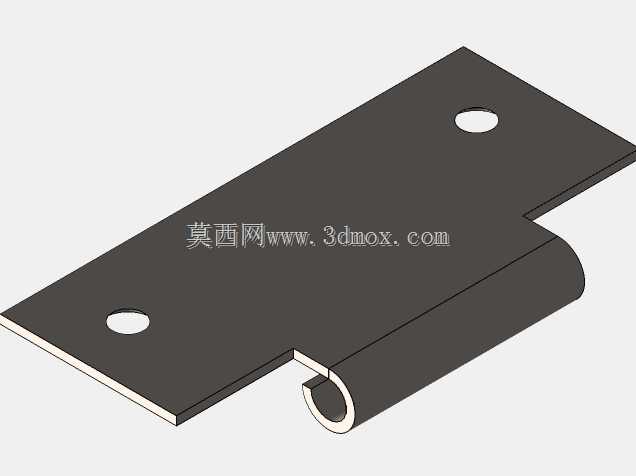

　　从结构设计逻辑来看，这款铰链采用分体式双页片加中间销轴的经典结构，两个页片分别通过冲压工艺成型，页片上预留的沉头安装孔，能够让螺丝安装后头部完全没入页片平面，不会突出表面刮蹭连接的板材，也能避免螺丝长期外露出现锈蚀松动的问题。中间的销轴采用卷边包覆式设计，装配时将两个页片的卷边筒对齐后穿入销轴，再对销轴两端做压铆处理，就能防止销轴在长期开合过程中脱出，同时保证转动副的间隙控制在合理范围，既不会因为间隙过大出现门体晃动，也不会因为间隙过小导致开合卡涩。

　　在实际选型安装时，首先要确认页片的厚度与被连接件的承重匹配，这类薄钣金冲压成型的铰链，单组承重通常在几十公斤范围内，适合轻质门板、薄板防护门的使用场景，如果是厚重的金属门则需要增加铰链的布置数量，或者选择更厚页片的重载型号。安装边界方面，需要提前在门板和门框上标注好页片的安装位置，保证两个页片的卷边筒同轴度误差控制在允许范围内，否则安装后门板开合会出现别劲的情况，长期使用还会加剧销轴和卷边筒的磨损，缩短铰链的使用寿命。页片上的安装孔间距经过标准化设计，能够适配市面上常见的自攻螺丝、机丝螺丝规格，安装时不需要额外对孔位进行二次加工，只要按照标注位置钻孔或者直接攻丝就能完成固定。

　　从功能特性上看，金属板材一体冲压成型的页片，整体结构强度均匀，不会出现铸造件常见的砂眼、应力不均问题，表面做的镀层处理能够在普通室内环境下长期使用不生锈，开合过程中没有多余的旷量，闭合时两个页片的贴合面平整，能够保证门板和门框之间的缝隙均匀。不同于隐藏式铰链，这种明装式的板铰链安装难度低，后期维护更换也十分方便，只需要拧下固定螺丝就能完成拆卸替换，不需要对门板做复杂的开槽处理，对于设备运维、现场装修的施工人员来说，能够大幅降低安装的工时成本。

　　在建模过程中，需要重点关注卷边筒的同轴度、安装孔的沉头深度、页片折弯处的圆角处理，这些细节直接决定了模型导出工程图后的加工可行性，如果卷边筒的内径和销轴的配合公差设置不合理，实际加工出来的零件要么转不动，要么间隙过大晃动；沉头孔的深度如果设置过深，会导致页片局部厚度过薄，安装螺丝时容易出现页片变形；折弯处的圆角如果过小，冲压加工时容易出现板材开裂的问题，圆角过大则会导致两个页片闭合时出现干涉，无法完全贴平。另外两个页片在转动到最大开合角度时，需要确认页片边缘不会和门框、门板的侧边发生碰撞，通常这类明装铰链的最大开合角度在180度左右，能够满足绝大多数场景下的门板全开需求，方便设备检修、物品进出时的空间利用。

　　实际使用场景中，这类铰链还经常被用在各类钣金箱体、自动化设备的安全防护门上，配合门吸、门锁等配件使用，能够实现防护门的闭合锁定、开合定位功能，由于结构简单可靠，故障率极低，不需要定期加注润滑油维护，在干燥的室内环境下使用寿命可以达到数万次开合，完全能够满足普通民用、工业场景的使用需求。在做结构设计选型时，除了确认承重参数，还要根据被连接件的材质选择合适的螺丝长度，避免螺丝穿透门板影响另一侧的外观或者功能，同时要保证多个铰链安装时处于同一条转轴线上，否则会出现门体下垂、开合不畅的问题。
