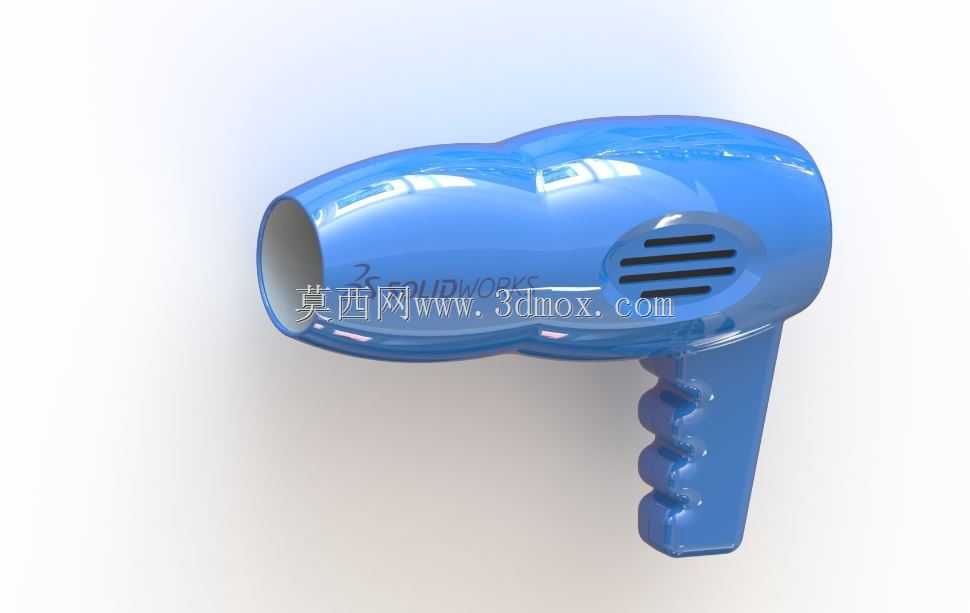

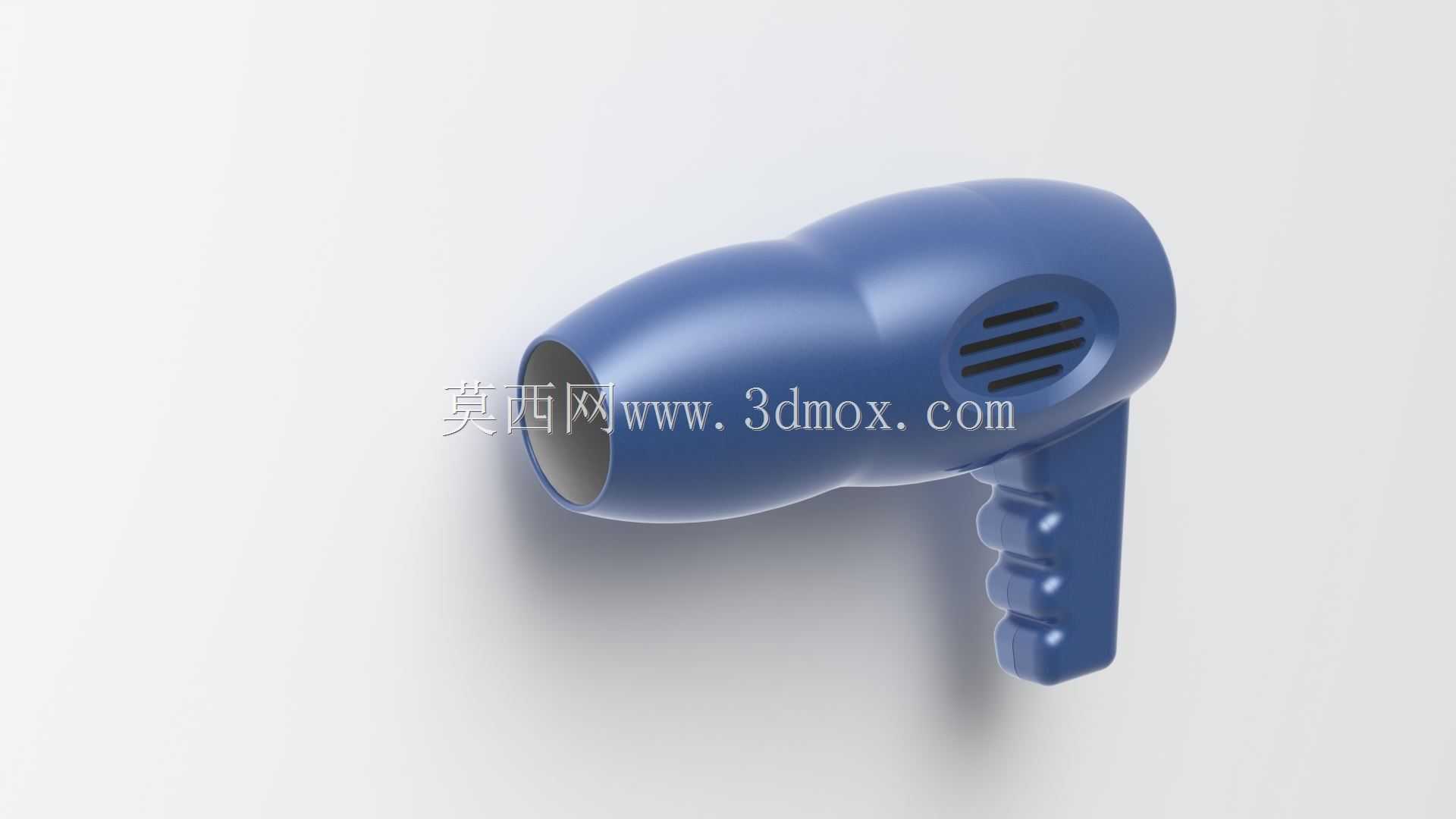

家用手持吹风机外壳曲面结构设计

　　日常家用手持吹风机的外壳作为直接与用户接触的核心承载部件，其设计过程需要兼顾人机交互体验、内部元件容纳、风道气流导向、外观质感呈现等多维度的工程需求，是曲面建模练习中极具代表性的典型案例。从实际使用场景出发，这类手持小家电的外壳需要适配普通家庭用户的日常干发、美发造型需求，同时也要兼顾酒店、美发门店等商用场景下的高频握持使用，因此结构设计上首先要解决握持手感的适配问题。手柄区域的曲面弧度经过反复调整，贴合成年人手掌自然握持时的指关节弯曲形态，表面设置的内凹指位结构能够增加握持时的摩擦力，避免湿手操作时出现打滑脱落的情况，同时也能在长时间握持使用时减少手掌局部的压迫感，降低长时间操作的疲劳度。

　　风筒主体部分的曲面过渡采用连续顺滑的G2曲率连接，一方面是为了减少外壳注塑生产时的应力集中问题，避免成型后出现表面缩痕、翘曲变形等缺陷，另一方面顺滑的外表面也能减少日常使用中灰尘、水渍的附着，便于用户日常擦拭清洁。从内部安装边界来看，外壳的内部腔体需要预留出加热组件、风机电机、控制电路板、开关按键等核心元件的安装空间，风筒内壁的曲面弧度需要与内部风道的导流结构相匹配，确保风机吹出的气流能够沿着筒壁顺畅导向出风口，减少气流在腔体内部形成紊流的概率，进而降低设备运行时的风噪，提升出风效率。进风区域的格栅结构与外壳主体采用一体化的曲面衔接设计，格栅的开孔尺寸经过合理排布，既能够保证足够的进风面积满足风机的进气需求，

　　又能避免异物进入腔体内部接触加热元件引发安全隐患，同时格栅的凸起结构也能在外壳不慎跌落时起到一定的缓冲作用，减少外力直接传递到内部元件的概率。外壳的壁厚设计遵循均匀过渡的原则，整体壁厚保持在注塑工艺合理的区间范围内，在按键安装位、螺丝连接柱等受力位置做了局部的加厚与筋位补强，既能够保证外壳整体的结构强度，满足日常使用中抗摔、抗挤压的性能要求，又不会因为壁厚不均导致注塑成型时出现冷却速率差异，引发表面外观缺陷。出风口位置的端面做了微小的圆角收边处理，避免尖锐边缘在使用过程中剐蹭用户头发或者皮肤，同时出风口的内径尺寸与常见的集风嘴、扩散风嘴等配件的安装尺寸相匹配，能够兼容市面上多数通用美发配件的安装需求，拓展产品的实际使用场景。

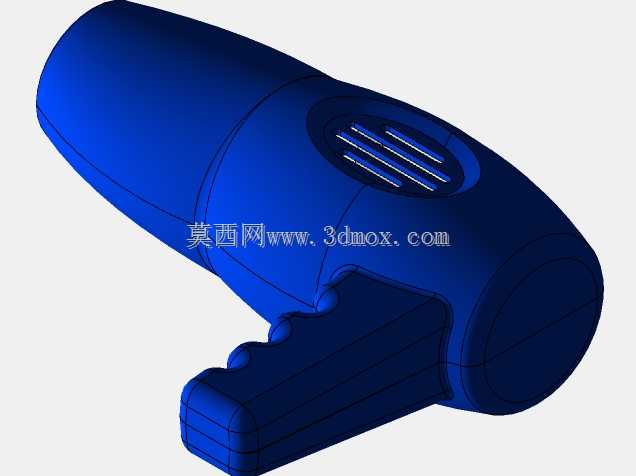

　　从建模练习的角度来看，这类外壳的曲面构建过程能够帮助设计者熟练掌握放样、扫掠、曲面修剪、曲率连续检查等常用的三维建模操作，理解消费类家电产品从外观曲面到实体结构的设计逻辑，掌握壁厚均匀性、安装位避让、工艺适配等结构设计的核心要点，对于初学者理解曲面建模的实际工程应用有很强的实践价值。整个外壳的外形尺寸参考主流家用手持吹风机的通用规格，整体长度、风筒直径、手柄长度都符合日常收纳的尺寸要求，能够适配常见的吹风机置物架、收纳抽屉的空间尺寸，不会因为外形设计过于突兀导致收纳不便。外壳的分模线设置在曲面曲率变化平缓的位置，尽可能隐藏在用户日常视线不易察觉的区域，既能够降低注塑模具的加工难度，提升生产良率，也能保证产品外观的整体质感，避免分模线外露影响产品的视觉效果。在连接结构的设计上，上下壳的连接采用卡扣加螺丝的组合固定方式，卡扣结构分布在腔体的边缘位置，能够实现外壳的快速预定位，螺丝柱设置在手柄尾部、风筒后端等隐蔽位置，既能够保证上下壳连接的紧固性，避免长期使用后出现壳缝变大、壳体松动的问题，也不会让螺丝外露破坏外观的整体性。
