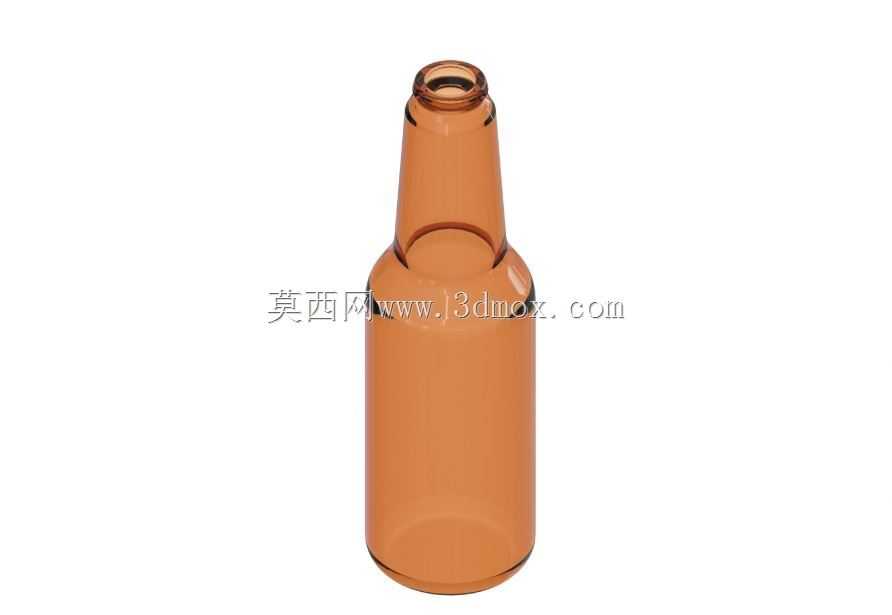

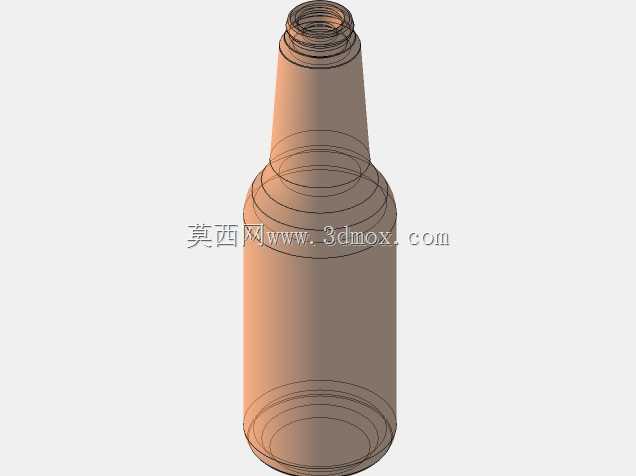

棕色玻璃啤酒瓶外观结构三维造型

　　日常接触的棕色玻璃啤酒瓶，是饮品包装领域应用极广的容器类构件，这类瓶体的三维造型搭建，是包装结构设计、灌装生产线适配调试环节的基础参考项。从实际应用场景来看，该类瓶体需要匹配啤酒灌装线的卡瓶定位、旋盖压合、贴标喷码、装箱转运全流程工位的尺寸边界，任何一处轮廓偏差都可能导致生产线卡滞、封盖漏液、贴标偏移等生产问题。设计这类瓶体造型时，首先要明确各段结构的功能逻辑：瓶口段的螺纹与锁口环结构，需要严格匹配皇冠盖的压合尺寸，保证密封可靠性，同时要适配灌装头的插入深度，避免灌装时液体飞溅；瓶颈段的锥度过渡，既要兼顾握持倾倒时的流体流速控制，也要匹配洗瓶机喷嘴的喷射角度，保证瓶内壁清洗无死角；瓶身段的直筒结构，需要预留贴标区域的平面度公差，

　　同时要计算瓶壁厚度分布，保证灌装带压液体时的结构强度，避免运输堆叠过程中出现爆瓶风险；瓶底的内凹设计，一方面是为了提升瓶体放置的稳定性，抵消玻璃冷却收缩带来的底面变形，另一方面也能在瓶内残留少量沉淀时，将沉积物归集到凹腔边缘，避免倾倒时随液体流出。建模过程中，瓶体的曲面过渡是核心难点，尤其是瓶颈与瓶身衔接的圆角位置，需要保证曲面G2连续，避免玻璃成型时出现应力集中点，实际生产中这类应力点是玻璃瓶受撞击时最易开裂的位置。从安装与适配边界来看，该类瓶体的最大外径需要匹配标准周转箱的格槽尺寸，瓶身总高需要适配货架层间高度，瓶口外径要兼容通用开瓶器的工作尺寸，这些边界条件都是造型阶段需要逐一核对的参数。不同于复杂的机械传动构件，

　　这类容器类零件的造型看似简单，实则每一处轮廓尺寸都对应着生产、运输、使用全链路的功能需求，比如棕色玻璃的材质选型对应的是避光需求，建模时虽然不需要体现材质光学属性，但瓶壁的均匀厚度设计，是保证玻璃吹制成型时料流分布均匀的关键，厚度差过大就会导致瓶身出现厚薄不均、冷纹等成型缺陷。在做灌装生产线的工位仿真时，这类瓶体模型还需要设置准确的重心位置，用于模拟输送过程中的瓶体倾倒临界角度，优化输送导轨的导向间隙；在做包装跌落仿真时，瓶体的圆角过渡参数直接影响冲击应力的分布，是优化瓶体抗冲击性能的核心参考。很多刚接触包装结构设计的工程师容易忽略这类基础容器的造型精度，觉得只是一个简单的回转体，但实际对接生产线时，往往就是瓶口锁口环的0.

　　2mm尺寸偏差，导致整批瓶盖压合不合格，造成批量生产损失。搭建这个造型时，采用回转特征加局部细节切除的方式效率最高，先绘制半剖面的轮廓草图，标注清楚各段的直径、高度、圆角参数，回转生成基础实体后，再单独处理瓶口的螺纹、防滑齿、瓶底的防滑纹等细节特征，建模过程中要注意所有拔模角度的设置，匹配玻璃模具的开模方向，避免出现倒扣结构导致无法脱模。
