三轮装载设备操纵杠杆结构设计

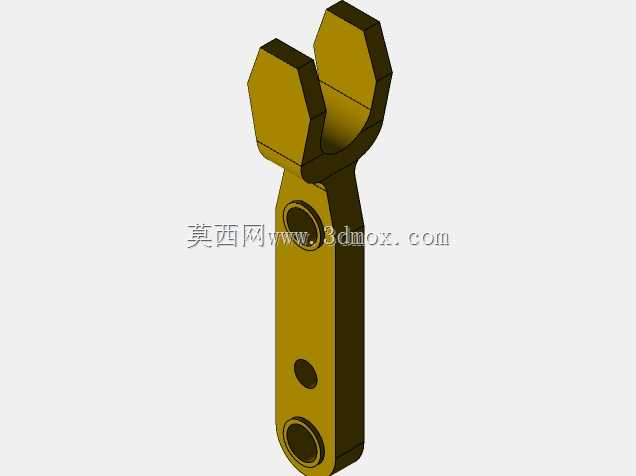

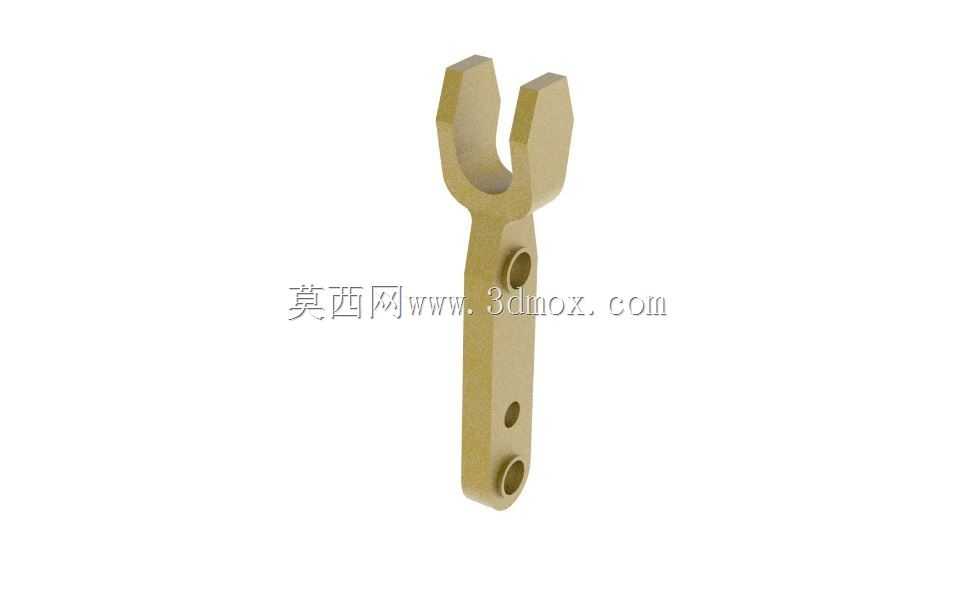

　　这类叉形操纵杠杆，常见于小型三轮装载机、手动液压搬运车的操纵回路中，作为人工施力与执行机构之间的力传递构件，直接决定设备操纵的手感与动作可靠性。从结构上看，构件上端采用开叉式U型接头设计，主要用于铰接操纵拉杆或者销轴连接液压阀的拨块，开口的宽度尺寸需要匹配对应铰接件的轴径，预留合理的配合间隙，既要保证铰接转动顺畅无卡滞，又要避免间隙过大导致操纵空行程超标，影响动作响应精度。杆身采用长条形等强度结构设计，沿着杆身长度方向分布三个通孔，靠近上端叉形位置的通孔用于安装杠杆的回转销轴，是整个杠杆的支点位置，这个孔的位置精度直接决定杠杆的传动比，设计时需要严格控制孔中心到上端叉头、到下端施力端的距离比例，匹配操纵系统所需的力放大倍数，降低操作人员的施力强度。杆身中部的通孔用于安装复位弹簧的定位销，在操纵动作完成后，带动杠杆回到初始中位，避免操纵机构卡滞在工作位引发设备误动作；下端的通孔用于连接操纵把手或者脚踏连杆，作为人工施力的受力点，孔位周边做了局部加厚处理，抵消频繁施力带来的应力集中，避免长期使用后孔位出现开裂、变形问题。

　　在实际应用场景中，这类操纵杠杆大多安装在设备的操纵台下方或者车架侧部的安装支架上，安装时需要保证支点销轴的轴线与铰接件的轴线平行度误差控制在合理范围内，否则会出现操纵卡涩、偏磨的问题，大幅缩短构件的使用寿命。构件的整体外形做了圆角过渡处理，没有尖锐的棱角，既避免安装维护时划伤操作人员，也能减少应力集中点，提升构件的抗疲劳强度。从受力角度分析，这类杠杆属于典型的省力杠杆设计，工作时操作人员在下端施加较小的力，就能在上端叉头位置输出足够的推力或者拉力，驱动液压分配阀的阀芯移动，实现装载机动臂升降、货叉倾斜或者搬运车的液压起升动作，整个力传递路径直接，没有多余的传动环节，能量损耗小，操纵反馈清晰。

　　设计过程中，杆身的截面尺寸需要根据额定操纵力、材料的屈服强度做校核，既要保证足够的结构刚度，避免施力时杆身出现过大的挠曲变形导致操纵行程不足，也要控制构件的整体重量，降低不必要的材料消耗。三个安装孔的孔径都按照铰接配合的公差要求设计，孔壁的表面粗糙度需要满足销轴转动的耐磨要求，长期往复摆动的工况下，孔位可以根据需求加装铜衬套，提升耐磨性能，延长构件的整体使用寿命。上端叉头的两个叉臂厚度保持一致，受力时两侧载荷均匀分布，避免单侧受力过大导致叉臂变形、开口涨大，引发铰接件脱落的故障。这类构件除了在小型三轮装载机上使用，在手动液压堆高车、小型工程翻斗车的操纵系统中也有类似的结构应用，核心都是通过杠杆原理放大操纵力，实现人工对设备液压回路、机械传动机构的动作控制，结构简单可靠，维护成本低，是小型工程装卸设备操纵系统中不可或缺的基础受力构件。在三维建模过程中，需要重点保证各个孔位的位置度、叉头开口的对称度，以及杆身轮廓的顺滑过渡，为后续的工程出图、加工制造提供准确的模型依据，避免加工出来的构件出现装配干涉、动作卡滞的问题。
