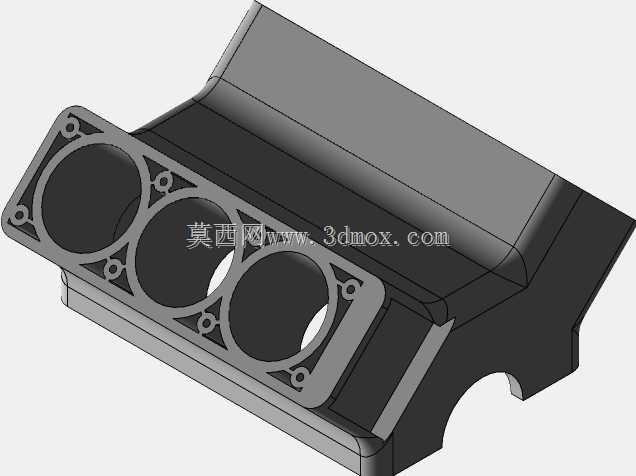

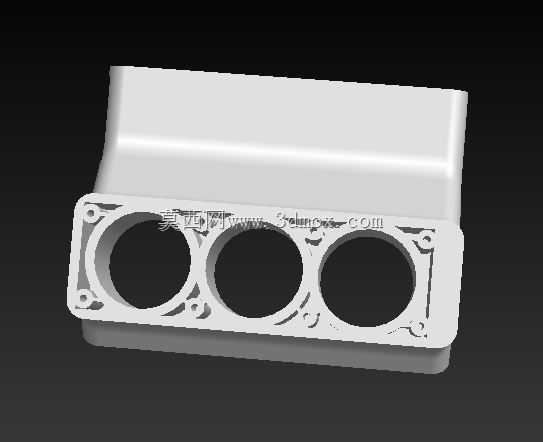

V型六缸发动机缸体结构三维设计

　　在乘用车动力总成的开发流程中，V6发动机缸体作为整台动力装置的核心承载基体，其结构设计的合理性直接决定了整机的NVH表现、服役寿命与动力输出上限。不同于直列缸体的平面排布逻辑，V型夹角的缸体需要同时兼顾两列气缸的同轴度、曲轴回转空间的避让以及冷却润滑回路的集成布置，在建模阶段需要反复核对各安装面的形位公差基准，避免后续装配环节出现干涉问题。

　　从实际应用场景来看，这类V6缸体多用于中大排量的乘用车型、轻型商用车辆以及部分小型工程机械的动力单元，相比同排量直列六缸结构，V型布局能够大幅缩短动力总成的轴向长度，给乘员舱留出更多布置空间，同时降低曲轴的整体长度，提升高转速工况下的曲轴刚性，减少扭振带来的结构疲劳风险。在实际装车过程中，缸体需要同时承接气缸盖、曲轴箱、油底壳、正时机构、进排气歧管以及各类外围附件的安装载荷，所以各个安装凸台的位置精度、螺栓孔的深度与螺纹规格都需要严格匹配整车的装配边界。

　　设计过程中首先要确定的是两列气缸的夹角参数，常规V6机型多采用60度夹角设计，这个角度能够平衡一阶往复惯性力的平衡效果，同时兼顾缸体的整体宽度，避免动力总成过宽影响整车前舱的横向布置。每个气缸的缸筒周围需要布置足够厚度的水套夹层，保证燃烧室工作时产生的热量能够被冷却液及时带走，避免缸筒出现热变形导致活塞环密封失效。水套的流道设计需要避免出现流动死区，尤其是在两列气缸夹角的中间区域，冷却液的流速需要控制在合理区间，既要保证换热效率，也要避免流速过高造成的穴蚀风险。

　　缸体下部的曲轴箱部分采用龙门式结构设计，相比平分式结构拥有更高的整体刚性，能够承受更高的爆发压力，适配涡轮增压等强化动力版本的需求。主轴承座的位置需要与曲轴的主轴颈一一对应，每个轴承盖的定位方式、螺栓预紧力的施加方向都需要在建模阶段做充分的结构校核，避免高负荷下轴承座出现变形导致轴瓦偏磨。缸体侧壁集成了主油道的布置，机油从机油泵泵出后通过主油道分配到各个主轴承、凸轮轴轴承以及液压挺柱等润滑点位，油道的孔径需要根据各个润滑点的机油流量需求做匹配设计，同时避免出现急弯导致的机油流动阻力过大。

　　在安装边界的把控上，缸体前端面需要预留正时链条盖、水泵、机油泵以及前端附件驱动轮系的安装位置，各个附件的安装凸台需要做加强筋处理，避免附件工作时的振动导致凸台根部出现应力集中。后端面需要匹配飞轮壳、变速器的连接定位销孔，定位销的位置精度直接影响动力总成与变速器的同轴度，一旦出现偏差会导致传动过程中出现异响、甚至输入轴早期磨损的问题。缸体两侧的安装机脚位置需要与整车副车架的悬置点做坐标匹配，机脚安装面的平面度需要控制在合理公差范围内，保证装配后动力总成的姿态符合设计预期，减少振动向车身的传递。

　　建模过程中需要特别注意壁厚的均匀性，尤其是在水套与油道的相邻区域，壁厚突变会导致铸造过程中出现缩松、气孔等缺陷，影响缸体的结构强度。各个螺栓凸台的过渡区域需要做圆角处理，避免应力集中导致的疲劳裂纹，对于承受高载荷的主轴承螺栓孔、气缸盖螺栓孔，需要在孔位周围做局部加厚处理，分散螺栓预紧力带来的局部应力。另外缸体上的各类工艺孔、传感器安装孔的位置需要提前与电气、冷却、润滑系统的布置做协同核对，避免后续管路、线束布置时出现干涉问题。

　　从结构功能来看，这款缸体集成了冷却、润滑、承载、密封等多重功能，不需要额外加装过多的辅助支架就能够完成大部分外围附件的安装，这种集成化设计能够减少整机的零件数量，降低装配复杂度，同时减少密封面的数量，降低机油、冷却液泄漏的风险。在实际的结构验证环节，还需要通过有限元分析模拟缸体在最大爆发压力、最高热负荷工况下的应力分布与变形量，对应力集中的区域做结构优化，在保证强度足够的前提下尽可能降低缸体的自重，实现动力总成的轻量化目标。
